ZfP-Lösungen
Brücken und Stahlkonstruktionen
Prüfungen von Brücken und Stahlkonstruktionen

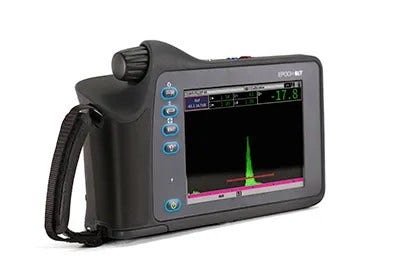

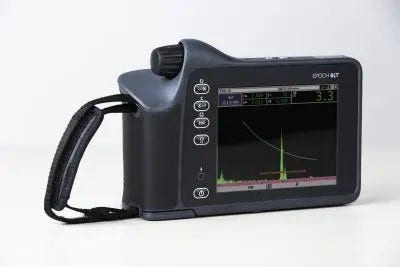

Das EPOCH 6LT verfügt über alle nötigen Funktionen für die Prüfung von Brücken und Stahlkonstruktionen, einschließlich eines optionalen Rechners zur Schweißnahtbewertung nach den AWS-Normen D1.1/D1.5 für die Einstufung von Fehlerindikationen. Andere Funktionen, wie DAC/TCG und DGS/AVG, sind in jedem EPOCH 6LT als flexible Prüfhilfen zur Einschätzung von Schweißnähten und Ausgangsmaterialien inbegriffen.
Funktionen für Prüfungen von Brücken und Stahlkonstruktionen
Der Rechner zur Schweißnahtbewertung nach den AWS-Normen D1.1/D1.5 bietet für die Einstufung von Fehlerindikationen einen dynamischen Reflektor für verschiedene AWS-konforme Schweißnahtprüfungen. Manuelle Berechnungen werden dadurch überflüssig und die Prüfungen werden effizienter.
Das EPOCH 6LT besitzt den gleichen Sender/Empfänger mit hochdynamischem Bereich wie das EPOCH 650. Weitere Features des EPOCH 6LT sind:
- Einstellbarer PerfectSquare Rechteckimpuls
- Digitaler Empfänger mit hochdynamischem Bereich
- Acht (8) 100 % digitale Filtersätze
- Impulsspannung von 100 V bis 400 V
- Fünf anwendungsspezifische digitale Messwerte
Standard-Software zur Fehlergrößenbestimmung
- Dynamische DAC/TCG: Vergleicht die Signalamplitude mit einer DAC-Kurve oder Referenzechoamplitude. Die DAC-Version umfasst standardmäßige, anwendungsspezifische DAC-Warnkurven und 20 % - 80 % DAC-Ansichten.
- DGS/AVG: Vergleicht die Signalamplitude mit einem DGS/AVG-Diagramm, das die Abhängigkeit von Echohöhe, Fehlergröße und Abstand vom Prüfkopf anzeigt.
