In puncto Propellerturbinen müssen kleinere Turbinen geprüft werden, die für eine gründliche Bewertung in der Regel ein Einführungsteil mit einem Durchmesser von 4 mm erfordern. Unsere IPLEX Videoskopsysteme mit einer großen Auswahl an optischen Spitzenadaptern mit einem Durchmesser von 4 mm, einschließlich Messobjektiven, sind seit langem die erste Wahl für umfassende Sichtprüfungen in diesem Bereich.

Aber auch das 4 mm System kann bei bestimmten Anwendungen zu Problemen führen. Der Zugang zu schwer zugänglichen Bereichen stellt eine Herausforderung dar und das Navigieren in engen Bereichen kann zu einem vorzeitigen Verschleiß des Schutzgeflechts und des distalen Endes des Einführungsteils führen. Dieser Verschleiß erhöht nicht nur die Wartungskosten, sondern kann im Laufe der Zeit auch die Qualität und Genauigkeit der Prüfungen beeinträchtigen.

Einführung des sehr dünnen IPLEX TX II: Entwickelt für Präzision und Langlebigkeit

Das dünne Einführungsteil des IPLEX TX II Video-Endoskops bietet mit seinem kleinen Durchmesser von 2,2 mm und seinem kürzeren, starren distalen Ende eine bahnbrechende Lösung, die einen einfachen Zugang zu schwer zugänglichen Bereichen ermöglicht. Mit dem IPLEX TX II können verschiedene Bereiche mit großer Klarheit betrachtet werden, sei es bei der Prüfung kleiner axialer Turbinenschaufeln, beim Navigieren durch Brennkammern mit engen Radien oder beim Zugang zu den komplexen Bereichen von Zentrifugalkompressoren.

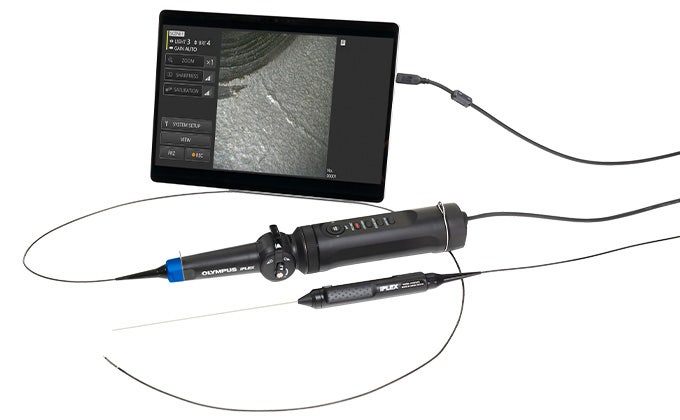

Das IPLEX TX II Video-Endoskop ist mit einem starren 1,8 mm Einführungsteil oder einem flexiblen Einführungsteil mit 2,2 mm Durchmesser verfügbar, die ein großes Sichtfeld in Bereichen mit sehr engen Zugangsöffnungen ermöglicht.

Dank des kleineren Durchmessers und des verbesserten Designs des IPLEX TX II wird eine reibungslosere Navigation ermöglicht und der Verschleiß minimiert. Zudem wird eine hervorragende Bildqualität erreicht, was sehr wichtig ist, um genaue, fundierte Entscheidungen bezüglich der Integrität von Anlagen zu treffen.

Schadensverminderung bei Einführungsteilen bei Prüfungen in schwer zugänglichen Bereichen von Turbowellen- und Turboprop-Triebwerken

Bei routinemäßigen Sichtprüfungen von kleinen Turbowellen- und Turboprop-Triebwerken werden häufig die Gasgeneratorturbinen, die Leitschaufeln und die Stromgeneratoren der ersten Stufe geprüft. Die Einführungsöffnungen für diese Bereiche (siehe folgende Abbildungen) bieten einen sehr eingeschränkten Zugang für ein 4 mm Einführungsteil. Wenn ein 4 mm Einführungsteil durch diese Zugangsstellen geführt wird, kommt es häufig zu einer erheblichen Abnutzung und Beschädigung des gebogenen Geflechts, des Spitzenadapters und des Abwinklungsystems.

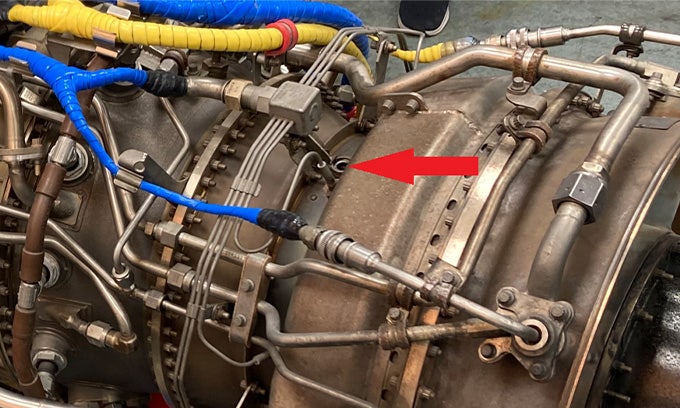

Beispiel einer Zugangsöffnung (roter Pfeil) zu den Gasgeneratorturbinen, Leitschaufeln und den Stromgeneratoren der ersten Stufe eines kleinen Wellen- oder Turboprop-Triebwerks..

Hier kommt das IPLEX TX II Einführungsteil mit einem Durchmesser von 2,2 mm zum Einsatz! Mit dem kürzeren, starren distalen Ende von 7,8 mm lässt sich das dünne Einführungsteil leicht in die Prüföffnungen einführen und ermöglicht so den Zugang zu allen wichtigen Bereichen der Turbinenstufen und Leitschaufeln.

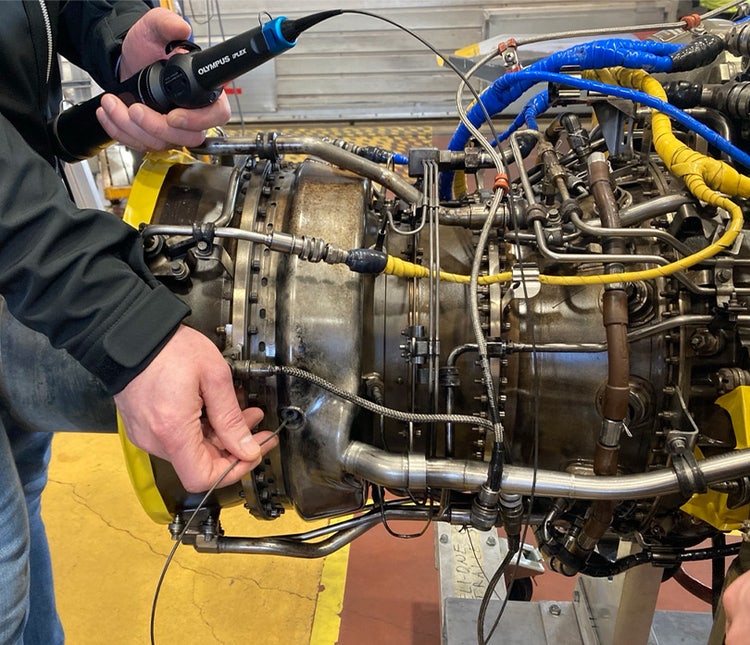

Ein Prüfer navigiert das flexible Einführungsteil des TX II Video-Endoskops durch die enge Zugangsöffnung einer kleinen Turbine.

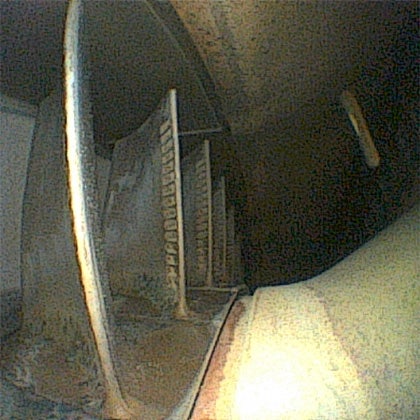

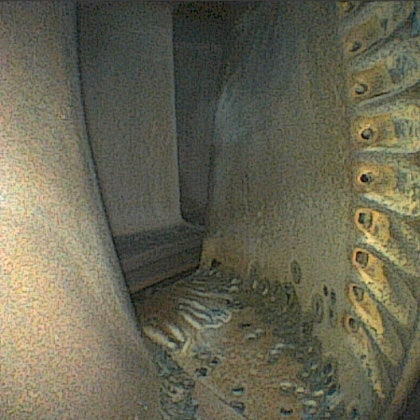

Durch Drehen der Turbine können Sie die Turbinenabschnitte im Detail betrachten, um jede Vorder- und Hinterkante der Schaufel zu untersuchen. Das große Sichtfeld, die helle Beleuchtung und die naturgetreue Farbwiedergabe ermöglichen ein umfassendes Bild von der inneren Integrität der Turbine zu machen.

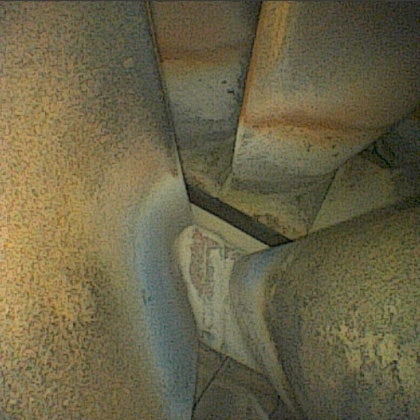

Das große Sichtfeld des IPLEX TX II ermöglicht die gleichzeitige Betrachtung mehrerer Schaufeln, und durch die Positionierung des Einführungsteils zwischen die Leitschaufeln kann die Turbine gedreht werden, um jede Schaufel zu prüfen.

Um den Umfang eines erkannten Schadens vollständig einzuschätzen, benötigen Sie möglicherweise ein 4 mm Endoskop mit Stereomessung. Das Einführungsteil des IPLEX TX II Video-Endoskops mit einem Durchmesser von 2 mm kann für den Großteil von Prüfungen von Gasgenerator- und Kraftwerksturbinensektionen verwendet werden, wodurch sich der Verschleiß des 4 mm Einführungsteils erheblich verringert.

Das IPLEX TX II Video-Endoskop bietet neue Prüfmöglichkeiten

Dank seiner Fähigkeit, selbst die engsten Bereiche zu erreichen und gründlich zu prüfen, bietet das IPLEX TX II einen bedeutenden Fortschritt für Prüfer, die in anspruchsvollen Prüfumgebungen arbeiten. Mit diesem Tool können Prüfer problemlos auf kritische Bereiche zugreifen, um zuverlässige Bewertungen zu gewährleisten und die Wartung der Anlagen insgesamt zu verbessern.

Um das IPLEX TX II direkt einzusetzen und um zu erfahren, wie es den Prüfprozess verändern kann, kontaktieren Sie Ihren zuständigen Evident Vertreter, um eine kostenlose Produktvorführung zu vereinbaren.
