Produktverfügbarkeit ist landes-/regionsabhängig. Für weitere Informationen kontaktieren Sie Ihren zuständigen Olympus Händler.
Überblick
Leistungsmerkmale
- Geeignet für Verbundwerkstoffe mit Wabenstruktur (äußere Lage bis Kern).

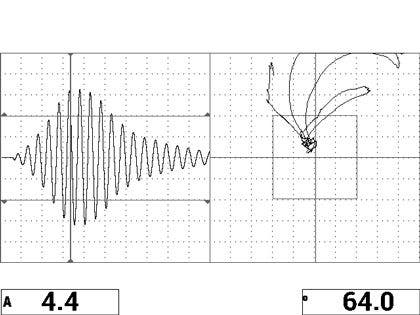

- Hohe Empfindlichkeit und klares Signal und Reaktion.
- Erkennt in den meisten Anwendungen nah und entfernt liegende Fehler.
- Kompatibel mit Sender-Empfänger-HF, Impuls- oder Mehrfrequenz-Modus.
- Ergonomisches Design und einfache Konfigurationen.
- Koppelmittel nicht erforderlich.
Anwendungen für Sender-Empfänger-Sonden
S-PC-P14
Bestellnummer: 9323945 (U8800601)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband
Spitzen: Abstand 14 mm (0,55 Zoll)
Ergonomisches Design

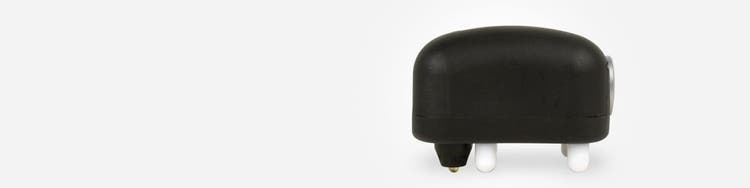

Allgemeine Verwendung, Breitband-Sender-Empfänger-Sonde mit ergonomischem Design, 4 Fuß und Sondenspitzen am Rand der Sonde. Ermöglicht das einfache Abtasten von gekrümmten Oberflächen mit flachem oder großem Radius. Die Spitzen am Rand der Sonde ermöglichen eine stabile Kantenprüfung von Prüfteilen. Dies ist das bevorzugte Sondenmodell, das bei den meisten Prüfungen von Verbundwerkstoffen mit Wabenstruktur verwendet wird.
S-PC-P16
Bestellnummer: 9323952 (U8010062)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband
Spitzen: Abstand 14 mm (0,55 Zoll)
Breitband-Sender-Empfänger-Sonde mit ergonomischen Design besitzt Sonden innerhalb 4 Fuß für eine einfache Prüfung über engere Prüfteileradien, wie Flügelvorderkanten. Auch wenn diese Sonde für kleinere Radien vorgesehen ist, eignet sie sich für flachere Verbundwerkstoffe mit Wabenstruktur.
SPO-5629-PHV
Bestellnummer: 9322184 (U8010039)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband, Hochspannung
Spitzen: Abstand 12,7 mm (0,5 Zoll), federbelastete Spitzen
Breitband-Sender-Empfänger-Sonde mit kleinerer Ankoppelfläche und gestrecktem Körper für den Einsatz in Bereichen mit engerem Zugang. Diese Sonde zeigt aufgrund ihrer engeren Spitzen im Allgemeinen eine etwas höhere Empfindlichkeit gegenüber kleineren Fehlern als die Modelle S-PC-P14 oder S-PC-P16. Obwohl nicht so stabil, wie S-PC-P14 oder S-PC-P16 auf ebenen Flächen, kann die Verwendung von SPO-5629-PHV im Spannungshalter SPO-5629-H-R1 die Prüfung von Verbundwerkstoffen mit Wabenstruktur vereinfachen.
SPO-5629-H-R1
Bestellnummer: SPO-5629-H-R1 (U8780312)
Entwickelt für die Verwendung mit SPO-5629PHV Sonde. Verbessert die Stabilität, während die Sonde senkrecht zur Prüfoberfläche gehalten wird, und bietet die Möglichkeit, einen Abstand von der Oberfläche des Prüfteils zu haben, um die Spannung der aktiven Spitzen auf der Testoberfläche zu ändern.
Sonden
Sender-Empfänger-Sonden
Ältere Sensormodelle
S-PC-P1
Bestellnummer: 9317812 (U8770418)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Niedrig
Spitzen: Fixierte Spitzen, 17 mm (0,67 Zoll) Abstand.
Erkennungsfähigkeit: Normalerweise 12,7 mm (0,5 Zoll) oder größer
S-PC-P2
Bestellnummer: 9317854 (U8770419)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Niedrig
Spitzen: Federbelastete Spitzen, 19 mm (0,75 Zoll) Abstand.
Erkennungsfähigkeit: Normalerweise 12,7 mm (0,5 Zoll) oder größer
S-PC-P11
Bestellnummer: 9317797 (U8010012)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband
Spitzen: Federbelastete Spitzen, 17 mm (0,67 Zoll) Abstand
Erkennungsfähigkeit: Normalerweise 12,7 mm (05 Zoll) oder größer
S-PC-P12
Bestellnummer: 9322074 (U8770336)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband
Spitzen: Fixierte Spitzen, 17 mm (0,67 Zoll) Abstand
Erkennungsfähigkeit: Normalerweise 12,7 mm (0,5 Zoll) oder größer
S-PC-P13
Bestellnummer: 9322076 (U8770336)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband, High-Drive
Spitzen: Federbelastete Spitzen, 17 mm (0,67 Zoll) Abstand
Erkennungsfähigkeit: Normalerweise 12,7 mm (0,5 Zoll) oder größer
SPO-5629-P
Bestellnummer: 9318169 (8770421)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: Breitband
Spitzen: Federbelastete Spitzen, 12,7 mm (0,5 Zoll) Abstand
Erkennungsfähigkeit: Normalerweise 12,7 mm (0,5 Zoll) oder größer
S-PC-DHV
Bestellnummer: 9323942 (U8800672)
Technische Angaben
Betriebsmodus: Sender-Empfänger
Frequenz: 5,1 kHz für Strukturen mit einer Dicke von mehr als 25,4 mm; 6 kHz bis 12 kHz für Strukturen, die dünner als 25,4 mm sind
Impuls: Zwischen 1 und 3
Spitzen: Vier Tipps
Erkennungsfähigkeit: Erfolgreich mit einer Vielzahl von Materialien, einschließlich Kunststoffen und Holzlaminaten.
* DHV-Kabel: Erfordert SBM-CPM-DHV: 9122330 (U8800672) Anmerkung: DHV-Kabel funktioniert mit allen Sender-Empfänger-Sonden.
Kabel
Ältere Kabelmodelle
Vorgehensweise bei Auswechseln der Sondenspitze
Vorgehensweise bei Auswechseln der Sondenspitze
Die Sondenkonfigurationen umfassen zwei fixierte oder federbelastete aktive Sondenspitzen und drei Stabilisierungsspitzen aus weißem Kunststoff. Häufiger oder unangemessener Gebrauch führt zu einer Verschlechterung der Spitzen. Sie können die Spitzen einfach und schnell durch neue ersetzen, indem Sie die folgenden Schritte ausführen.
1. Drehen Sie die Sonde und identifizieren Sie die Spitzen, die ersetzt werden müssen.

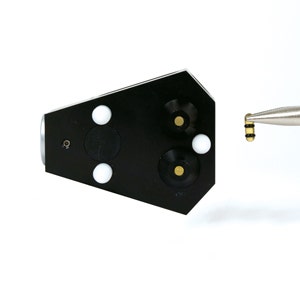

So wird die aktive Sondenspitze ausgewechselt

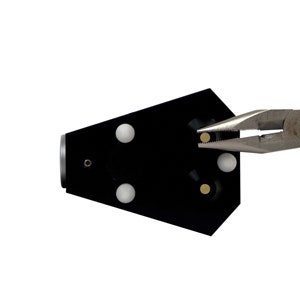

1. Fassen Sie die Spitzen mit einer Zange oder mit den Fingern leicht an und ziehen Sie sie aus der Sonde.
2. Setzen Sie die neue aktive Spitze ein. Sie können Alkohol an den Spitzen verwenden, um das Einführen in die Sonde zu erleichtern.
So wird die Stabilisierungsspitze ausgewechselt
1. Es ist wichtig, die Stabilisierungsspitzen einzeln auszutauschen. Stellen Sie nach dem Abschrauben jeder Spitze (mit einer Zange oder mit Ihren Händen) sicher, dass Sie die Spitze auswechseln, bevor Sie die nächste entfernen.

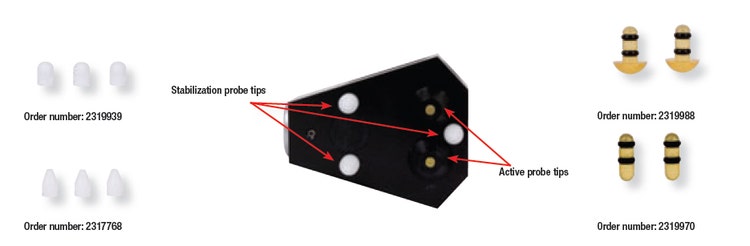

Ersatzspitzen
Spitzen zur Sender-Empfänger-Stabilisierung und zum aktiven Austausch der Sondespitzen
Aktive Spitzen
Stabilisierungsspitzen
Refurbishment-Kit
1 Set aktive Spitzen
mit O-Ringen;
1 Set Stabilisierungsspitzen
BondMaster Sondenzubehör
3303965 (U8901365) Teflonband 1/4 Zoll
3304920 (U8901366) Teflonband 1 Zoll
