Überblick
Features
- Geeignet zur Erkennung von Ablösungen zwischen Häuten (Metall-Metall)
- Geeignet zur Erkennung von Delamination in Verbundwerkstoff

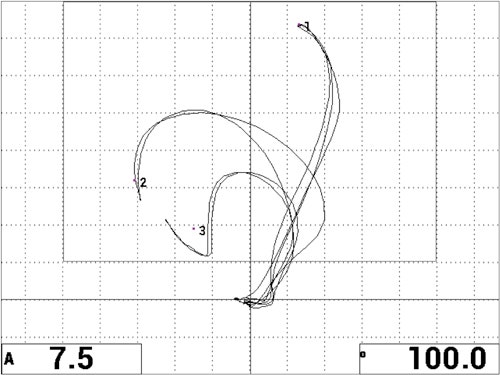

- Phasenanalyse ermöglicht die Bewertung der Fehlerstelle oder der Prüfteildicke
- Erkennt Korrosion zwischen Schichten
- Einfach zu verwendende Ja/Nein-Methode
- Erhältlich mit verschiedenen Sondenfrequenzen für verschiedene Dicken
- Benötigt Koppelmittel mit niedriger Viskosität

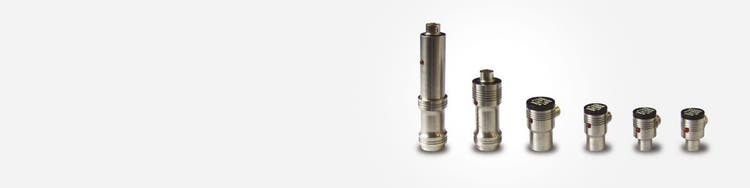

Sonden
S-PR-1
Bestellnummer: 9317809 (U8010016)
Technische Angaben
Betriebsart: Resonanz
Frequenzbereich: 35 kHz (+/- 5 kHz)
Spitzen: 15,9 mm (0,63 Zoll) Durchmesser, Gehäuse
Erkennungsfähigkeit: Bestimmung der fehlerhaften Schicht bei mehrschichtige Hautlagen. Anwendung für Metalle oder Verbundwerkstoffe.
S-PR-2
Bestellnummer: 9317810 (U8010017)
Technische Angaben
Betriebsart: Resonanz
Frequenzbereich: 65 kHz (+/- 10 kHz)
Spitzen: 15,9 mm (0,63 Zoll) Durchmesser Gehäuse
Erkennungsfähigkeit: Bestimmung der fehlerhaften Schicht bei mehrschichtige Hautlagen. Anwendung für Metalle oder Verbundwerkstoffe.
S-PR-3
Bestellnummer: 9317793 (U8010008)
Technische Angaben
Betriebsart: Resonanz
Frequenzbereich: 110 kHz (+/- 10 kHz)
Spitzen: 15,9 mm (0,63 Zoll) Durchmesser Gehäuse
Erkennungsfähigkeit: Bestimmung der fehlerhaften Schicht bei mehrschichtige Hautlagen. Anwendung für Metalle oder Verbundwerkstoffe. Erkennung von Fehlern mit einer Größe von 12,7 mm (0,5 Zoll) oder größer in Glasfaser-Verbundwerkstoffen mit Schaumkern. Max. Hautdicke beträgt 6,35 mm (0,25 Zoll).
S-PR-4
Bestellnummer: 9317794 (U8010009)
Technische Angaben
Betriebsart: Resonanz
Frequenzbereich: 165 kHz (+/- 10 kHz)
Spitzen: 12,7 mm (0,5 Zoll) Durchmesser Gehäuse
Erkennungsfähigkeit: Bestimmung der fehlerhaften Schicht bei mehrschichtige Hautlagen. Anwendung für Metalle oder Verbundwerkstoffe. Erkennung von Fehlern mit einer Größe von 12,7 mm (0,5 Zoll) oder größer in Glasfaser-Verbundwerkstoffen mit Schaumkern. Max. Hautdicke beträgt 6,35 mm (0,25 Zoll).
S-PR-5
Bestellnummer: 9317795 (U8010010)
Technische Angaben
Betriebsart: Resonanz
Frequenzbereich: 250 kHz (+/- 10 kHz)
Spitzen: 9,5 mm (0,37 Zoll) Durchmesser Gehäuse
Erkennungsfähigkeit: Bestimmung der fehlerhaften Schicht bei mehrschichtige Hautlagen. Anwendung für Metalle oder Verbundwerkstoffe. Erkennung von Fehlern mit einer Größe von 12,7 mm (0,5 Zoll) oder größer bei Metall-Metall-Verbindungen. Erkennung von 2 mm (0,08 Zoll) bis zu 25,4 mm (1 Zoll) Dicke in der Klebelinie.
S-PR-6
Bestellnummer: 9317811 (U8010018)
Technische Angaben
Betriebsart: Resonanz
Frequenzbereich: 350 kHz (+/- 10 kHz)
Spitzen: 9,5 mm (0,37 Zoll) Durchmesser Gehäuse
Erkennungsfähigkeit: Bestimmung der fehlerhaften Schicht bei mehrschichtige Hautlagen. Erkennung von Fehlern mit einer Größe von 12,7 mm (0,5 Zoll) oder größer in Graphit-Verbundwerkstoffen: Hautdicke, 2-lagig bis 18-lagig.
Kabel
Resonanzkabel
Bestellnummer: 9117790 (U8800059)
Kabel für Resonanzsonden, 11-polig auf 6-polig.
