Überblick

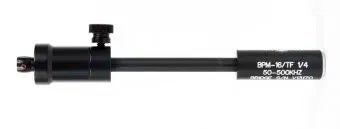

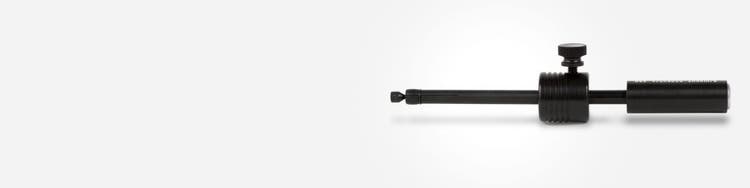

Sonden für die manuelle Nietlochprüfung haben Spulen, die rechtwinklig zum Sondenschaft positioniert sind. Die Sonden werden manuell im Nietloch gedreht, wobei die Niete entfernt ist. Sie sind in Standard-Durchmessern (in Zoll oder Millimetern) und anwendungsspezifischen Durchmessern, mit Absolut- oder Differenzspulen erhältlich.
Sonden für die manuelle Nietlochprüfung sind in einer absoluten (Einzelspulen-) Konfiguration mit einem Microdot Anschluss oder in einer Brücken oder Brückendifferenzkonfiguration mit einem Fischer/LEMO Triax Anschluss erhältlich. Standard-Sonden für Nietlöcher arbeiten zwischen 50 kHz und 500 kHz.
Die aufgeführten Sonden verfügen über eine Kunststoffspitze und ein Kunststoffgehäuse für maximale Haltbarkeit. Alle Sonden haben eine geteilte Spitze, die es ihnen ermöglicht, über den angegebenen Nenndurchmesserbereich hinauszureichen.
Loch, Standard
Um die vollständige Liste dieser Sondenserie anzuzeigen, laden Sie das PDF hier herunter.
Loch, X-Typ
Typ
Serie
Frequenz
Spule
Abschirmung
Lochgröße
Anschluss
Teilenummer:
Bestellnummer
Kabelnummer
Bestellnummer
Manuelle Nietlochprüfung
Einstellbar, X-Typ
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
4,7 mm - 5,5 mm (0,187 Zoll - 0,218 Zoll)
Microdot
BXM-12-16
U8600094
9102894
U8800041
Manuelle Nietlochprüfung
Einstellbar, X-Typ
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
6,5 mm - 7,1 mm (0,250 Zoll - 0,281 Zoll)
Microdot
BXM-16-20
U8600098
9102894
U8800041
Manuelle Nietlochprüfung
Einstellbar, X-Typ
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
7,9 mm - 9,5 mm (0,312 Zoll - 0,375 Zoll)
Microdot
BXM-20-24
U8600101
9102894
U8800041
Manuelle Nietlochprüfung
Einstellbar, X-Typ
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
7,9 mm - 9,5 mm (0,312 Zoll - 0,375 Zoll)
Triax Fischer
BXM-20-24-TF
U8600103
9122244
U8800091
Manuelle Nietlochprüfung
Einstellbar, X-Typ
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
12,7 mm - 14,3 mm (0,5 Zoll - 0,562 Zoll)
Microdot
BXM-32-40
U8600112
9102894
U8800041
Manuelle Nietlochprüfung
Einstellbar, X-Typ
50 kHz - 500 kHz
Absolutbrückensonden
Abgeschirmt
9,5 mm - 11,0 mm (0,375 Zoll - 0,437 Zoll)
Microdot
BXMF-24-28
U8600128
9102894
U8800041
Senklochsonde
Typ
Serie
Frequenz
Spule
Abschirmung
Lochgröße
Anschluss
Teilenummer:
Bestellnummer
Kabelnummer
Bestellnummer
Manuelle Nietlochprüfung
Senklochsonde
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
3,2 mm (0,125 Zoll)
Microdot
CSM100-8
U8600449
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
4,0 mm (0,156 Zoll)
Microdot
CSM100-10
U8600132
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
4,7 mm (0,187 Zoll)
Microdot
CSM100-12
U8600134
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
5,5 mm (0,218 Zoll)
Microdot
CSM100-14
U8600608
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
6,3 mm (0,25 Zoll)
Microdot
CSM100-16
U8600135
9102894
U8800041
Senklochsonde aus Edelstahl
Typ
Serie
Frequenz
Spule
Abschirmung
Lochgröße
Anschluss
Teilenummer:
Bestellnummer
Kabelnummer
Bestellnummer
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
3,2 mm (0,125 Zoll)
Microdot
CSM100-8-SS
U8602142
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
4,0 mm (0,156 Zoll)
Microdot
CSM100-10-SS
U8600133
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
4,7 mm (0,187 Zoll)
Microdot
CSM100-12-SS
U8602137
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
6,3 mm (0,25 Zoll)
Microdot
CSM100-16-SS
U8602138
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
8,0 mm (0,312 Zoll)
Microdot
CSM100-20-SS
U8600136
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
8,7 mm (0,343 Zoll)
Microdot
CSM100-22-SS
U8600957
9102894
U8800041
Manuelle Nietlochprüfung
Senklochsonde aus Edelstahl
50 kHz - 500 kHz
Absolutbrückensonden
Nicht abgeschirmt
9,5 mm (0,375 Zoll)
Microdot
CSM100-24-SS
U8600958
9102894
U8800041
