Überblick
Vorteile von Dual Linear Array und Dual Matrix Array Sensoren
- Senden und Empfangen von Longitudinalwellen im körnigen Material
- Verbesserte Durchdringung bei Edelstahl, der austenitische Materialien, korrosionsbeständige Legierungen und ungleiche Schweißnähte enthält
- Sehr gutes Signal-Rausch-Verhältnis
- Höhere Frequenzen und kleinere Elemente bieten Vorteile für Anwendungen, bei denen die Erkennung sehr kleiner Indikationen erforderlich ist

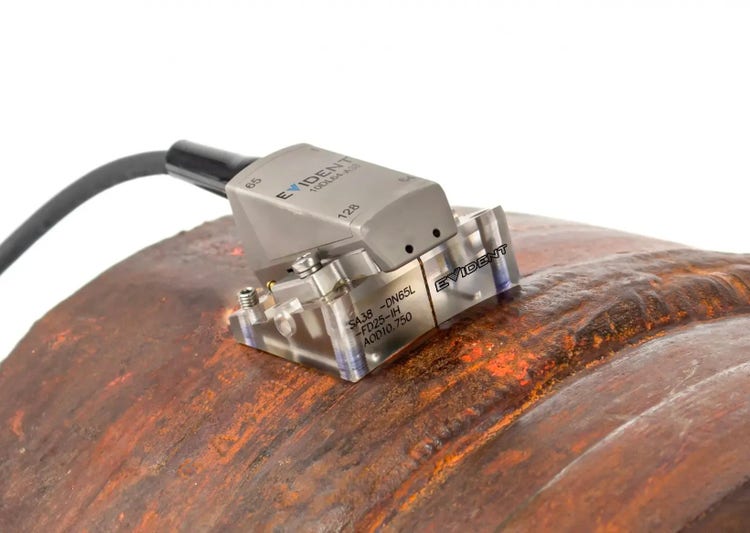

A28 und A38 Dual Linear Array (DLA) Sensoren
- Hochfrequenzsensoren (bis 10 MHz) für Anwendungen mit hohen Anforderungen an die Empfindlichkeit (wie Hochtemperatur-Wasserstoffangriffe, Kriechschäden, Wasserstoffinduzierte Spannungsrissbildung)
- Dual Arrays mit 32 (A28) oder 64 (A38) kleinen Elementen bieten eine breite Abdeckung mit geringer Ankoppelfläche
- Vorlaufkeilserie für Rohre mit einem Außendurchmesser von 4,5 Zoll [114,3 mm] und größer
- Vorlaufkeilserien mit Dachwinkeln bieten eine passive Fokussierung für Tiefen von 4 mm bis 95 mm (0,16 Zoll bis 3,74 Zoll)
- Kompatibel mit der Universalhalterung und den Scannern ChainSCANNER, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM, WeldROVER, MapROVER und SteerROVER

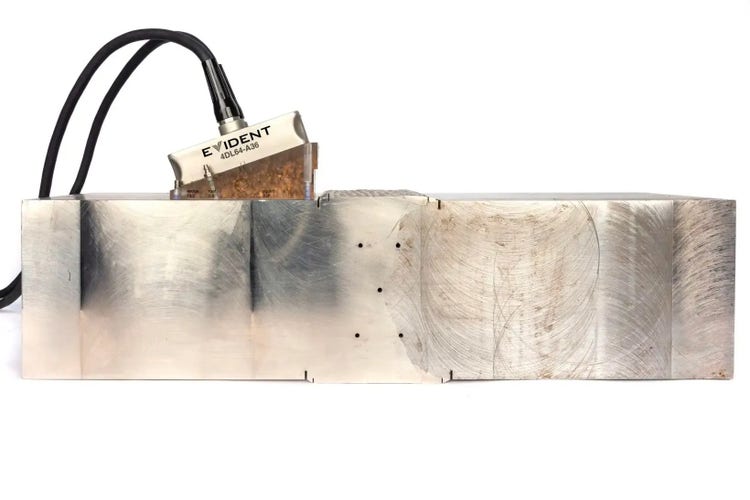

A26 und A36 Dual Linear Array (DLA) Sensoren
- Schweißanwendungen für rostfreien Stahl (austenitische Mischschweißnähte, Beschichtungen usw.)
- Dicke Rohre (40 mm–80 mm [1,6 Zoll–3,1 Zoll]) mit dem A26 Dual Linear Sensor mit 32 Elementen
- Sehr dicke Rohre (80 mm [3,1 Zoll] und höher) mit dem A36 Dual Linear Sensor mit 64 Elementen
- Vorlaufkeilserie für Rohre mit einem Außendurchmesser von 8,625 Zoll [219 mm] und größer
- Kompatibel mit der Universalhalterung und den Scannern ChainSCANNER und VersaMOUSE

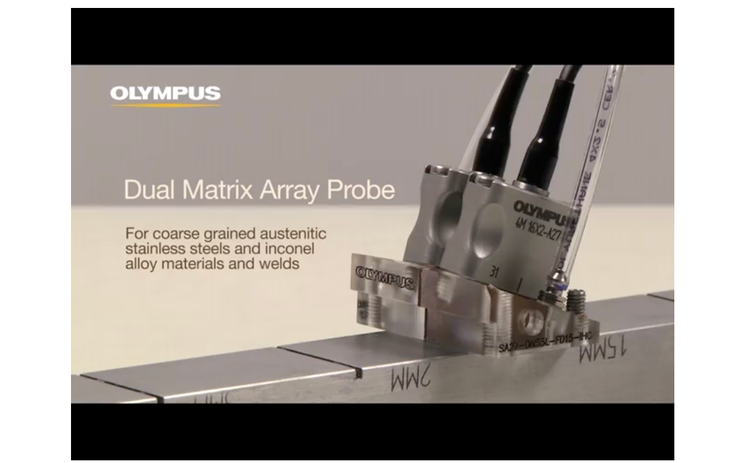

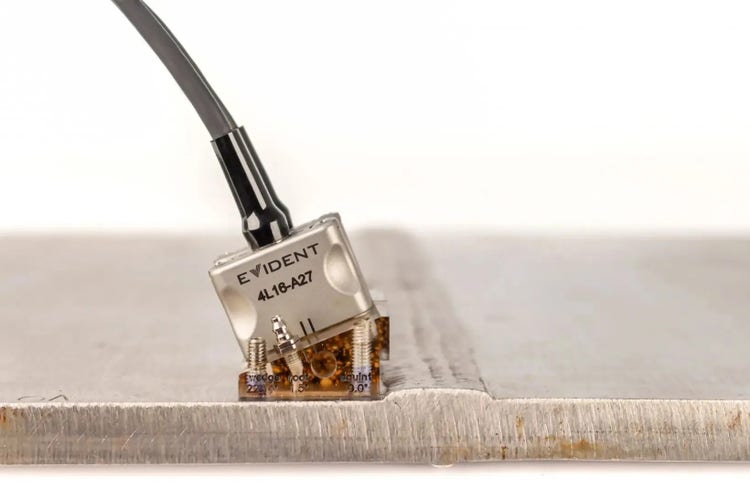

A27 Dual Matrix Array Sensor mit 32 Elementen (16×2)
- Schweißanwendungen für rostfreien Stahl (austenitische Mischschweißnähte, Beschichtungen usw.)
- Mittlere Rohrdicken
- Vorlaufkeilserie für Rohre mit einem Außendurchmesser von 4,5 Zoll [114,3 mm] und größer
- Kompatibel mit der Universalhalterung und den Scannern ChainSCANNER und VersaMOUSE

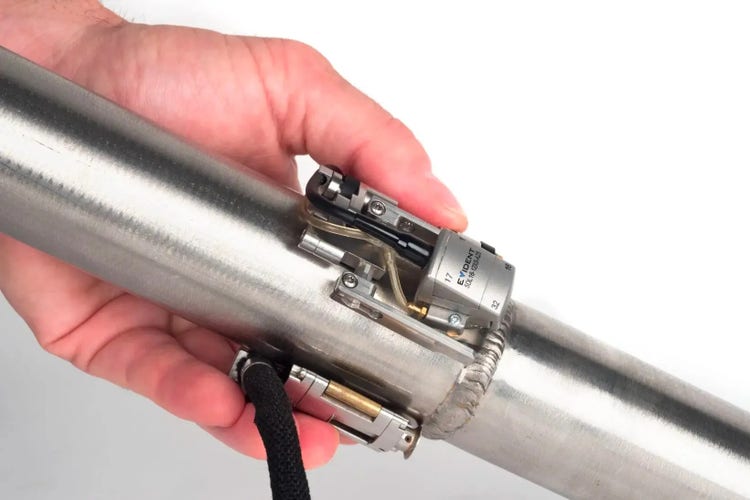

A25 Dual Linear Array Sensor mit 25 Elementen
- Schweißanwendungen für rostfreien Stahl (austenitische Mischschweißnähte, Beschichtung usw.)
- Rohre mit dünnen Wänden (passive Brennweite ca. 6 mm [0,23 Zoll])
- Vorlaufkeilserie für Rohre mit einem Außendurchmesser von 1 Zoll bis 4,5 Zoll [25,4 mm bis 114,3 mm]
- Kompatibel mit dem COBRA Scanner
Spezifikationen
Abmessungen und technische Angaben zu den Phased-Array-Sensoren
| Teilenummer | Artikelnummer | Frequenz (MHz) |
Konfiguration | Gesamtanzahl Elemente | Abstand (mm) |
Elementgröße, Höhe (mm) | Aktive Apertur (mm) | Außenabmessung mm (Zoll) |
||
| L | W | H | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (je 7 × 4 elemente) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (je 16 Elemente) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (je 32 Elemente) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (je 32 Elemente) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (je 16 × 2 Elemente) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (je 32 Elemente) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (je 64 Elemente) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (je 64 Elemente) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (je 64 Elemente) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
