Überblick

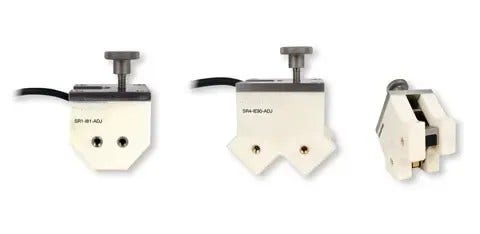

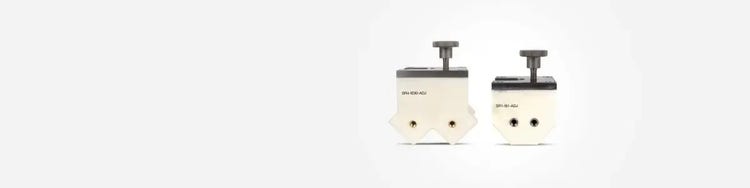

Vorlaufkeile für gekrümmte Array-Sensoren zum Prüfen von Ecken mit der Tauchtechnik gibt es mit einem bestimmten Radius und Winkel und mit einstellbarem Radius, der sich an verschiedene zu prüfende Komponenten anpasst. Diese Vorlaufkeile sind für das manuelle Prüfen bestimmt und sind mit dem Mini-Wheel Weggeber kompatibel.
Vorteile
- Erhältlich in bestimmten Radien und Winkeln sowie mit einstellbarem Radius für verschiedene zu prüfende Komponenten
- Vorlaufkeile für manuelles Prüfen ausgelegt
- Für Einsatz mit dem Mini-Wheel Weggeber ausgelegt
Technische Angaben
Teilenummer
Bestellnummer
Sondentyp
Winkel des Prüfteils (°)
Radiusbereich (mm)
mm (Zoll)
mm (Zoll)
Art der Prüfung
SR1-I81-ADJ
U8720659
R1
81
4 bis 14 (0,16 bis 0,51)
ID
SR1-I90-ADJ
U8720638
R1
90
3 bis 14 (0,12 bis 0.55)
ID
SR1-I98-ADJ
U8720660
R1
98
3 bis 13 (0,12 bis 0,51)
ID
SR4-IE90-ADJ
U8720608
R4
90
3 bis 20 (0,12 bis 0.79)
AD/ID
