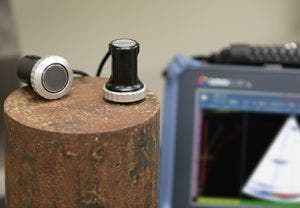

Unsere Sensoren der Serie A24 zum manuellen Abtasten verfügen über ein ergonomisches Gehäuse, eine austauschbare Membran und eine große quadratische Apertur. Sie können in einer großen Vielfalt von Anwendungsbereichen eingesetzt werden. Die Membran mit einer Dicke von 0,5 mm erleichtert das Überprüfen der Ankopplung, gleitet gleichmäßig auch auf rauen Oberflächen und ist verschleißfest.
Leistungsmerkmale des Sensors
Atlas Serie A24
- Lange Lebensdauer: austauschbarer Verschleißschutz verlängert die Lebensdauer des Sensors.
- Vielseitig einsetzbar: 0°-Längsprüfung mit Abtastwinkel von +30° bis -30°.
- Für verschiedene Dickenmessbereiche: in Versionen mit 2,0 und 4,0 MHz verfügbar.
- Gängiger Gehäusetyp: Standardsensorgehäuse der Atlas Serie mit Phased-Array-Technologie.
- Ideal zur Prüfung von:
- Schraub- und Nietverbindungen von Brücken
- Schmiedeteilen
Bestellangaben
| Teilenummer | Bestellnummer | Frequenz (MHz) |
Anzahl Elemente | Abstand (mm) |
Aktive Apertur (mm) |
Höhe (mm) |
Kabellänge mm |
Einschallwinkel des Schallbündels in Stahl (Nennwert) |
| 2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Scherwelle |
| 4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Scherwelle |
| 2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Longitudinalwelle |
| 4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Longitudinalwelle |
Zubehör
Teilenummer
Bestellnummer
Beschreibung
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020
Q3300931
Verschleißschutz für Gehäusetyp A24, Packung mit 12 Scheiben aus transparentem Polyurethan, Dicke 0,5 mm
MRN-24
U8770389
Schutzmembranhaltering
