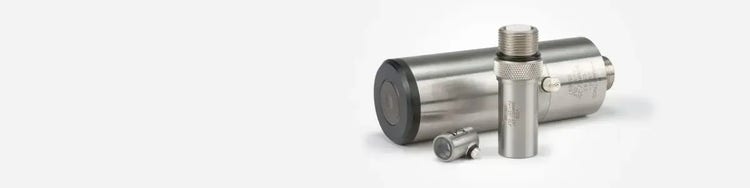

High-frequency transducers are single element contact or immersion transducers designed to produce frequencies of 20 MHz and greater.
Contact transducers are available in frequencies up to 225 MHz. Performance is dependent on pulser/receiver and application. All transducers are manufactured on a special basis to customer specifications. Contact us to discuss applications.
Überblick
Vorteile:
- Das stark gedämpfte Breitbanddesign bietet eine hervorragende Zeitauflösung
- Kurze Wellenlängen für hervorragende Fehlererkennung
- Die Fokussierung ermöglicht sehr kleine Schallbündeldurchmesser
- Die Frequenzen reichen von 20 MHz bis 225 MHz
Hochfrequenzkontakt
Hochfrequenzkontakt
- Die permanente Quarzglas-Vorlaufstrecke ermöglicht die Fehlerbewertung, Materialanalyse oder Dickenmessung unter Verwendung einer Prüfmethode mit direktem Kontakt
- Drei verschiedene Vorlaufstreckenkonfigurationen (BA, BB, BC) ermöglichen verschiedene Kombinationen von Vorlaufstreckenechos
- Der Standard-Anschluss ist der rechtwinklige Microdot (RM)
Abmessungen des Prüfkopfs (in Zoll)
Klicken Sie auf das Bild, um die Tabelle zu vergrößern.
| Vorlaufstrecke | (A) | (B) | (C) |
| BA | 0,72 | 0,81 | 1,00 |
| BB | 0,34 | 0,44 | 0,81 |
| BC | 0,34 | 0,44 | 0,63 |
Prüfkopf-Konfigurator
Kontaktieren Sie uns, wenn Sie Prüfköpfe mit höheren Frequenzen benötigen.
Fordern Sie ein Angebot an oder wählen Sie die entsprechende Prüfkopf-Bestellnummer aus.
Item No.
V212-BA-RM
U8411009
V212-BC-RM
U8411011
V212-BB-RM
U8411010
V213-BB-RM
U8411021
V213-BA-RM
U8411020
V213-BC-RM
U8411022
V215-BA-RM
U8411026
V215-BB-RM
U8411027
V215-BC-RM
U8411028
V214-BC-RM
U8411025
V214-BA-RM
U8411023
V214-BB-RM
U8411024
V2025
\
U8415045
V2022
\
U8415044
V2012
U8415043
V2054
U8415046
V2062
\
U8415047
Standard-Tauchtechnik-Gehäuse
Hochfrequentes Standard-Tauchtechnik-Gehäuse
- Permanente Quarzglas-Vorlaufstrecke
- Fokussierte Einheiten verwenden eine hochwertige geschliffene Linse
- Der F202-Adapter ermöglicht die Befestigung mit einem passiven UHF-Anschluss und einem aktiven Microdot Anschluss (siehe Seite 38)
- Kombiniert Hochfrequenz mit einem kleinen Gehäuse
Item No.
V354-SU
U8423057
V372-SU
U8423058
V373-SU
U8423059
V374-SU
U8423060
V376-SU
U8423081
V375-SU
U8423080
V377-SU
U8423082
V356-SU
U8423078
V358-SU
\
U8423079
SU/RM Tauchtechnik-Gehäuse
Hochfrequenz-SU/RM-Tauchtechnik-Gehäuse
- Die permanente Quarzglas-Verzögerung mit einer hochwertigen geschliffenen Linse bietet ein hohes Maß an Präzision bei der Schallbündelausrichtung und -fokussierung
- Das Edelstahlgehäuse verfügt über einen passiven geraden UHF-Anschluss (SU) und einen aktiven rechtwinkligen Microdot Anschluss (RM)
- Große Gehäuse ermöglichen größere Vorlaufstrecken und verringern den Nachhall und das Rauschen der Verzögerung
* Prüfköpfe erzeugen Oberflächenwellen in Stahl, Titan und anderen Materialien mit ähnlichen Schallgeschwindigkeiten. Kontaktieren Sie uns, wenn Sie eine höhere Frequenz benötigen. Leichte Hochfrequenzprüfköpfe sind eine Alternative zu den SU/RM Gehäuseprüfköpfen. Sie verfügen über eine geringere Gehäusebreite und ein geringeres Gewicht, ohne dabei die Leistung zu beeinträchtigen.
Prüfkopf-Konfigurator
Fordern Sie ein Angebot an oder wählen Sie die entsprechende Prüfkopf-Bestellnummer aus.
Item No.
V3332
\
U8424006
V3192
U8424001
V3193
U8424002
V3409
U8424012
V390-SU/RM
U8423084
V3330
U8424005
V3337
U8424007
V3320
U8424004
V3349
U8424009
V3346
\
U8424008
V3194
U8424003
V3394
U8424010
V3534
U8424013
Hochfrequenz-Abstandsmesskopf
Hochfrequenz-Abstandsmesskopf
- Permanente Quarzglas-Vorlaufstrecke ermöglicht Materialanalysen oder Dickenmessungen
- Fixierte Abstandsscheiben bieten eine kontrollierte Kapillarankopplung
- Der Standard-Anschluss ist der rechtwinklige Microdot (RM)

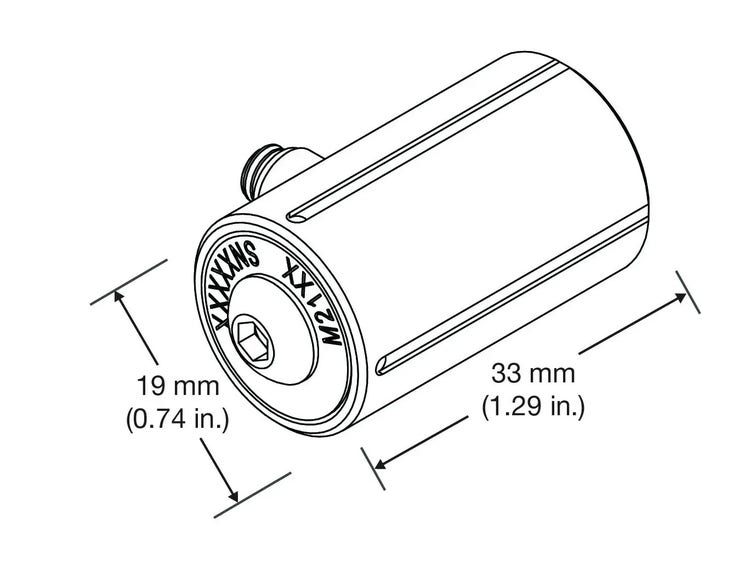

Messkopf-Abmessungen
Optionen für Messköpfe und Zubehör
M2104: Spezieller Hochfrequenz-Abstandsmesskopf, 125 MHz, Durchmesser der Ankoppelfläche 18,8 mm (0,74 Zoll). Inklusive Prüfzertifikat.
M2102: Spezieller Hochfrequenz-Abstandsmesskopf, 75 MHz, Durchmesser der Ankoppelfläche 18,8 mm (0,74 Zoll). Inklusive Prüfzertifikat.
B126: Spezieller variabler Wasserwegsprudler für die Messköpfe M2104 und M2102.
