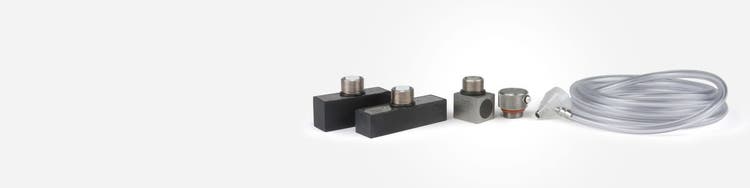

Immersion special transducers refer to a variety of transducers that conduct many specific applications such as measuring wall thickness, inspection of aluminum plating, or multi-element array flaw detection.This group contains the following transducer types: side looking case, paintbrush, i-R style and XMS.
Seitlich ausgerichtetes Gehäuse
Seitlich ausgerichtete Tauchtechnik-Prüfköpfe
- Geeignet zur Messung der Wanddicke von Rohren, bei denen der Zugang zum Außendurchmesser eingeschränkt ist
- Der kleine Außendurchmesser ermöglicht eine bessere Zugänglichkeit an engen Stellen als herkömmliche Tauchtechnik-Prüfköpfe mit Reflexionsspiegeln
- Der Schallaustrittspunkt befindet sich in einem Winkel von 90° zum geraden Microdot Anschluss
- Prüfkopferweiterungen, wie F211, sind verfügbar, um das Standarddesign zu verlängern
Teile-
nummern
nummern
Frequenz
Nenngröße des
Elements
Elements
Fokus
Colspan=2
-
MHz
Zoll
mm
Zoll
V3591
10
0,125
3
0,50 OLF
V3343
20
0,125
3
0,50 OLF
Anmerkung: Alle oben stehenden Tauchtechnik-Prüfköpfe haben gerade Microdot Anschlüsse.
Pinselprüfkopf
Accuscan Pinselprüfkopf
- Ein großer Prüfbereich ist ideal zur Prüfung von Aluminium- oder Stahlplatten
- Eine gleichmäßige Empfindlichkeit von besser als ± 1,5 dB wird über die Prüfkopfoberfläche aufrechterhalten (Empfindlichkeitspeaks an den Kanten werden auch gesteuert).
Prüfkopf-Abmessungen (in Zoll)
| Nenngröße des Elements | (A) | (B) | (C) |
| 2,00 × 0,25 | 0,82 | 0,75 | 2,50 |
| 1,50 × 0,25 | 0,82 | 0,75 | 2,00 |
Für 7,5 MHz und 10 MHz, Gehäusehöhe (A) ist 0,62 Zoll
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | |
| in. | mm | ||
| 2.25 | 2.00 x 0.25 | 51 x 6 |
A340S-SU |
XMS
Extra Miniature (XMS) Transducer
The XMS transducer is an extremely small 10 MHz immersion transducer with a 3 mm (0.118") diameter by 3 mm (0.118") long case. This transducer is ideal for extremely tight access areas or for multi-element array flaw detection. The transducer assembly has a special connector attached to the 1 m (38") long potted cable. An adaptor is also available to interface with most commercial ultrasonic equipment.
Frequency
Nominal Element Size
Colspan=2
Part Number
Included Adapter
MHz
inches
mm
-
-
10
.080
2
XMS-310-B
BNC
10
.080
2
XMS-310-L
Lemo ® 01
i-R Style
i-R Gehäuse i-R Gehäuse
0,50 Zoll (10 mm) Elementdurchmesser in 19 × 19 mm großen rechteckigen Gehäusen mit seitlicher Montage (rechtwinklig), UHF-Anschlüssen und Gehäuse aus Edelstahl 303 sind erhältlich.
