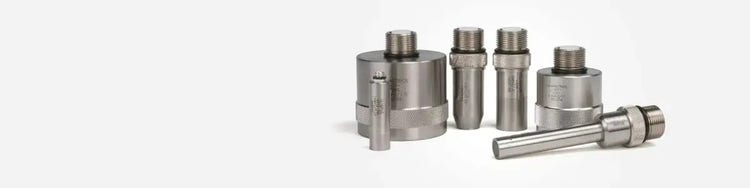

An immersion transducer is a single element longitudinal wave transducer with a 1/4 wavelength layer acoustically matched to water. Immersion transducers are specifically designed to transmit ultrasound in applications where the test parts are partially or wholly immersed in water, which allows a uniform and fast coupling technique for rapid scanning of parts. Focusing lens can be added to increase transducer sensitivity and performance in a particular area of a part. Immersion transducers can be focused either spherically or cylindrically upon request within the allowable focal range for a given frequency and element size.
Überblick
Vorteile:
- Die Tauchtechnik bietet eine Möglichkeit zur gleichmäßigen Ankopplung
- Die Viertelwellenlängenanpassungsschicht erhöht die Schallenergieabgabe
- Korrosionsbeständiges Edelstahlgehäuse 303 mit verchromten Messinganschlüssen
- Proprietäre HF-Abschirmung für verbessertes Signal-Rausch-Verhältnis in kritischen Anwendungen

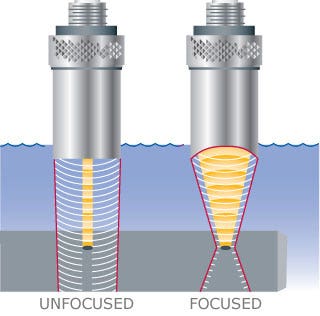

- Alle Tauchtechnik-Prüfköpfe, Pinselprüfköpfe ausgenommen, können sphärisch (Punkt) oder zylindrisch (Linie) fokussiert werden (siehe Technische Hinweise Seite 45).
- Die kundenspezifische Fokuslänge konzentriert das Schallbündel, um die Empfindlichkeit gegenüber kleinen Reflektoren zu erhöhen
Anwendungen:
- Automatisiertes Prüfen
- Inline-Dickenmessung
- Sehr schnelle Fehlererkennung bei Rohren, Stangen, Rohren, Platten und anderen ähnlichen Komponenten
- Laufzeit- und amplitudenbasierte Bildgebung
- Durchschallung
- Materialanalyse und Schallgeschwindigkeitsmessungen
Anwendungshinweis: Prüfköpfe sollten nicht länger als 8 Stunden eingetaucht werden. Lassen Sie das Gerät jedes Mal 16 Stunden trocknen, um die Lebensdauer zu gewährleisten.
Großer Durchmesser
Gehäuse mit großem Durchmesser
- Große Elementdurchmesser vergrößern die Nahfeldlänge für längere Fokuslängen
- Größere Durchmesser können den Scan-Index erhöhen
- Niederfrequente Ausführungen mit großem Elementdurchmesser sind für anspruchsvolle Anwendungen verfügbar
Abmessungen des Prüfkopfs (in Zoll)
| Nenngröße des Elements | (A) | (B) | (C) |
| 1,50 | 1,75 | 1,81 | 1,50 |
| 1,125 | 1,38 | 1,44 | 1,25 |
| 1,00 | 1,25 | 1,31 | 1,25 |
| 0,75 | 1,00 | 1,06 | 1,25 |
I-4, 1-7 und i-8 Style Gehäuse
Verschiedene Element- und Gehäusegrößen mit geraden UHF-Steckern und Gehäusen aus Edelstahl 303 sind erhältlich.
Prüfkopf-Abmessungen
| Elementdurchmesser (Zoll) | A | B |
| 0,75 | 1,00 | 1,375 |
| 0.50, 0.625 | 0,748 | 1,375 |
| 1.00, 1.125 | 1,25 | 1,375 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Power Series | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 0.75 | 19 |
I7-0012-P-SU \ U8517150 |
V318-SU \ U8423038 |
|||
| 0.5 | 1 | 25 |
A301S-SU \ U8421001 |
V301-SU \ U8423001 |
|||
| 0.5 | 1.125 | 29 |
A391S-SU \ U8421056 |
V391-SU \ U8423073 |
|||
| 0.5 | 1.5 | 39 |
A389S-SU \ U8421055 |
V389-SU \ U8423071 |
|||
| 1 | 0.75 | 19 |
A314S-SU \ U8421029 |
V314-SU \ U8423029 |
|||
| 1 | 1 | 25 |
C302-SU \ U8422001 |
V302-SU \ U8423003 |
|||
| 1 | 1.125 | 29 |
A394S-SU \ U8421058 |
V394-SU \ U8423075 |
|||
| 1 | 1.5 | 39 |
A392S-SU \ U8421057 |
V392-SU \ U8423074 |
|||
| 2.25 | 0.75 | 19 |
A305S-SU \ U8421007 |
C305-SU \ U8422003 |
I7-0212-R-SU \ U8517156 |
V305-SU \ U8423007 |
|
| 2.25 | 1 | 25 |
A304S-SU \ U8421006 |
C304-SU \ U8422002 |
V304-SU \ U8423006 |
||
| 2.25 | 1.5 | 39 |
A395S-SU \ U8421059 |
V395-SU \ U8423076 |
|||
| 3.5 | 0.75 | 19 |
A381S-SU \ U8421051 |
C381-SU \ U8422018 |
V381-SU \ U8423063 |
||
| 3.5 | 1 | 25 |
A380S-SU \ U8421050 |
C380-SU \ U8422017 |
V380-SU \ U8423061 |
||
| 5 | 0.75 | 19 |
A308S-SU \ U8421011 |
C308-SU \ U8422007 |
I7-0512-R-SU \ U8517165 |
V308-SU \ U8423012 |
|
| 5 | 1 | 25 |
A307S-SU \ U8421010 |
V307-SU \ U8423010 |
|||
| 7.5 | 0.75 | 19 |
A321S-SU \ U8421036 |
V321-SU \ U8423043 |
|||
| 10 | 0.75 | 19 |
A315S-SU \ U8421030 |
V315-SU \ U8423030 |
|||
| 10 | 1 | 25 |
V322-SU \ U8423044 |
||||

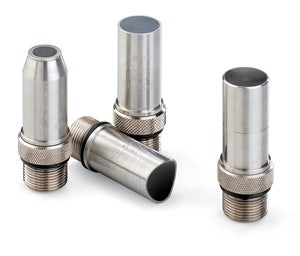

Standardgehäuse
Standard Case
- Knurled case with Straight UHF connect or (SU)
- Contact us for nonknurled case design and availability of other connector styles
- Frequencies ranging from 1.0 to 25 Mhz
i-3 Style Housing
0.25 inches (6 mm), 0.375 inches (10 mm) and 0.50 inches (13 mm) element diameters in 0.63 inches (16 mm) housings with straight UHF connectors and 303 stainless steel case housings. If a focus is required, select a focal length between min. and max.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 1 | 0.5 | 13 |
A303S-SU\ U8421005 |
V303-SU \ U8423005 |
||
| 2.25 | 0.25 | 6 |
C323-SU \ U8422014 |
V323-SU \ U8423048 |
||
| 2.25 | 0.375 | 10 |
C325-SU \ U8422015 |
V325-SU \ U8423053 |
||
| 2.25 | 0.5 | 13 |
A306S-SU \ U8421009 |
C306-SU \ U8422004 |
V306-SU \ U8423009 |
|
| 3.5 | 0.25 | 6 |
C384-SU \ U8422021 |
V384-SU \ U8423070 |
||
| 3.5 | 0.375 | 10 |
C383-SU \ U8422020 |
V383-SU \ U8423066 |
||
| 3.5 | 0.5 | 13 |
A382S-SU \ U8421053 |
C382-SU \ U8422019 |
I3-0308-R-SU \ U8517233 |
V382-SU \ U8423065 |
| 5 | 0.25 | 6 |
A310S-SU \ U8421018 |
C310-SU \ U8422012 |
V310-SU \ U8423017 |
|
| 5 | 0.375 | 10 |
A326S-SU \ U8421038 |
C326-SU \ U8422016 |
V326-SU \ U8423054 |
|
| 5 | 0.5 | 13 |
A309S-SU \ U8421013 |
C309-SU \ U8422008 |
V309-SU \ U8423013 |
|
| 7.5 | 0.5 | 13 |
A320S-SU \ U8421035 |
V320-SU \ U8423042 |
||
| 10 | 0.25 | 6 |
A312S-SU \ U8421024 |
V312-SU \ U8423024 |
||
| 10 | 0.375 | 10 |
A327S-SU \ U8421039 |
V327-SU \ U8423055 |
||
| 10 | 0.5 | 13 |
A311S-SU \ U8421020 |
I3-1008-R-SU \ U8517073 |
V311-SU \ U8423019 |
|
| 15 | 0.25 | 6 |
A313S-SU \ U8421028 |
V313-SU \ U8423028 |
||
| 15 | 0.375 | 10 |
V328-SU \ U8423056 |
|||
| 15 | 0.5 | 13 |
A319S-SU \ U8421032 |
V319-SU \ U8423040 |
||
| 20 | 0.125 | 3 |
V316-SU \ U8423034 |
|||
| 20 | 0.25 | 6 |
V317-SU \ U8423037 |
|||
| 25 | 0.25 | 6 |
V324-SU \ U8423052 |
|||
Schmales Gehäuse
Schmales Gehäuse
- Das Edelstahlgehäuse hat nur einen Durchmesser von 10 mm und eignet sich für Bereiche mit eingeschränktem Zugang
- Die Standardkonfiguration ist gerade und für einen Microdot Anschluss
i-1 und i-2 Gehäuse
Elemente mit einem Durchmesser von 6 mm (0,25 Zoll) und Gehäusen mit einem Durchmesser von 10 mm (0,375 Zoll) für schwer zugängliche Kehlnähte oder Bohrungsbereiche sind mit geraden Microdot (I-1) oder geraden UHF (I-2) Anschlüssen und 303 Edelstahlgehäusen erhältlich.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-SM \ U8423047 |
|
| 3.5 | 0.25 | 6 |
V384-SM \ U8423069 |
|
| 5 | 0.25 | 6 |
A310S-SM \ U8421017 |
V310-SM \ U8423016 |
| 10 | 0.25 | 6 |
A312S-SM \ U8421023 |
V312-SM \ U8423023 |
| 15 | 0.25 | 6 |
A313S-SM \ U8421027 |
V313-SM \ U8423027 |
| 20 | 0.125 | 3 |
V316-SM \ U8423033 |
|
| 20 | 0.25 | 6 |
V317-SM \ U8423036 |
|
| 25 | 0.25 | 6 |
V324-SM \ U8423051 |
|
Stiftgehäuse
Stiftgehäuse
- Der 2 Zoll (51 mm) lange Anschluss mit kleinem Durchmesser verbessert den Zugang zu schwer zugänglichen Bereichen
- Der Standard-Anschluss ist ein gerader UHF (SU)
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-N-SU \ U8423045 |
|
| 3.5 | 0.25 | 6 |
V384-N-SU \ U8423067 |
|
| 5 | 0.25 | 6 |
A310S-N-SU \ U8421014 |
V310-N-SU \ U8423014 |
| 10 | 0.25 | 6 |
A312S-N-SU \ U8421021 |
V312-N-SU \ U8423021 |
| 15 | 0.25 | 6 |
A313S-N-SU \ U8421025 |
V313-N-SU \ U8423025 |
| 20 | 0.125 | 3 |
V316-N-SU \ U8423032 |
|
| 20 | 0.25 | 6 |
V317-N-SU \ U8423035 |
|
| 25 | 0.25 | 6 |
V324-N-SU \ U8423049 |
|
