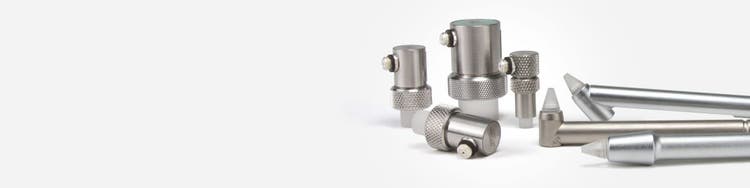

Diese Videoscan-Schallköpfe arbeiten mit Einzelschwinger und besitzen ein Gehäuse für austauschbare Vorlaufkeile.

Vorteile:

  • Stark gedämpfter Prüfkopf in Kombination mit der Verwendung einer Vorlaufstrecke bietet eine hervorragende oberflächennahe Auflösung
  • Eine höhere Prüfkopffrequenz verbessert die Auflösung
  • Verbessert die Fähigkeit, unter Verwendung der Direktkontaktmethode dünne Werkstoffe zu messen oder kleine Fehler zu erkennen
  • Krümmung für gekrümmte Prüfteile verfügbar

Anwendungen:

  • Präzisionsdickenmessung im Vergleich
  • Fehlererkennung mit Senkrechteinschallung
  • Prüfung von Prüfteilen mit begrenzten Kontaktflächen
  • Prüfköpfe mit austauschbarer Vorlaufstrecke
  • Jeder Prüfkopf wird mit einer Standard-Vorlaufstrecke und einem Sicherungsring geliefert
  • Hochtemperatur-Vorlaufstrecken und Vorlaufstrecken für trockene Ankopplung
  • Erfordert Ankopplung zwischen Prüfkopf und Vorlaufstreckenspitze

Vorlaufstreckenprüfköpfe

Frequenz

Elementgröße

Colspan=2

Messkopf
Teilenummern
MHz
Zoll
mm
2,25
0,25
6
V204-RM
5,0
0,50
0,25
13
6
V206-RM
V201-RM
10
0,25
0,125
6
3
V202-RM
V203-RM
15
0,25
6
V205-RM
20
0,125
3
V208-RM

Austauschbare Vorlaufstreckenoptionen

Nenngröße des Elements Standard-
Vorlaufstrecke		 Hohe Temperatur Vorlaufstrecke
für trockenes Ankoppeln		 Ersatz-
halte-
ring		 Federbelastete

Halterungen
Max.
175 °C		 Max.
260 °C		 Max.
480 °C
Zoll mm
0,50 13 DLH-2 DLHT-201 DLHT-2 DLHT-2G DLS-2 DRR-2 2130
0,25 6 DLH-1 DLHT-101 DLHT-1 DLHT-1G DLS-1 DRR-1 2127 & DRR-1H
0,125 3 DLH-3 DLHT-301 DLHT-3 DLHT-3G DLS-3 DRR-3 2133 & DRR-3H

Sonopen

Austauschbarer Sonopen Vorlaufstreckenprüfkopf

  • Fokussierte austauschbare Vorlaufstrecke
  • Ein extrem kleiner Ankoppelflächendurchmesser kann die Leistung auf gekrümmten Oberflächen und kleinen Vertiefungen verbessern
  • Griff zur leichteren Positionierung des Prüfkopfes

Frequenz Nenngröße
des Elements		 Prüfkopf
Teilenummern
MHz Zoll mm Gerade
Griff		 Rechtwinkelig
Griff		 45°
Griff
15 0,125 3 V260-SM V260-RM V260-45

Austauschbare Sonopen Vorlaufstrecken
Durchmesser der Ankoppelfläche Teilenummer
Zoll mm
0,080 2,0 DLP-3
0,060 1,5 DLP-302
0,080 2,0 DLP-301

Federbelastete Halterung
SLH-V260-SM *

Harisonic Pencil

Harisonic Pencil Prüfköpfe

Diese hochfrequenten, fokussierten Vorlaufstreckenprüfköpfe sind mit jedem Ultraschallgerät kompatibel, das ein Rückwandecho in Tiefen von nur 0,010 Zoll in Stahl anzeigen kann. Der typische Bereich liegt in Stahl zwischen 0,010 Zoll und 0,250 Zoll. Die runde Kontaktfläche von 0,060 Zoll ermöglicht die Messung auf gekrümmten Oberflächen. Typische Anwendungen für diese Prüfköpfe umfassen die Prüfung von Turbinenschaufeln, Rohren mit kleinem Durchmesser und konkaven Bereichen in kleinen Prüfteilen. Beide Prüfköpfe verwenden austauschbare Vorlaufstrecken. Für eine optimale Leistung sollte ein kurzes Kabel (z. B. MB-Typ, 6Fuß) verwendet werden. Die Modelle, die mit einer Teilenummer gekennzeichnet sind, die mit einem „L“ endet, verfügen über die PowerLink Technologie, um bei Verwendung mit einem Sonic Ultraschallgerät eine optimale Leistung zu gewährleisten.

Der Ultraschallkopf HC-876 arbeitet mit hoher Frequenz (20 MHz) mit einer breiten Bandbreite und einer kleinen Kontaktfläche. Seine Hauptanwendung ist die Dickenmessung kritischer Komponenten wie z. B. Triebwerksschaufeln. Er besitzt einen Microdot Stecker.

Austauschbare Vorlaufstrecke
Frequenz Nenngröße des Elements Teilenummer
(MHz) Zoll mm Gerader Griff Rechtwinkliger Griff
10 0,125 3 HC-398-RDL-L HC-398-RA-RDL-L
Ersatztspitzen (10 ms) HAX-398 HAX-398

HC-398-RDL-L Gerader Griff

HC-398-RA-RDL-L rechtwinkliger Griff

Permanente Vorlaufstrecke
Frequenz Nenngröße des Elements Teilenummer
(MHz) Zoll mm Gerader Griff Rechtwinkliger Griff
20 0,125 3 HC-876-L HC-876 *
HC-876-RA-L
Permanenter Spitzenvorlauf (10 ms) * Nicht PowerLink kompatibel.

HC-876-L Gerader Griff

HC-876-RA-L rechtwinkliger Griff



HC-876*Rechtwinkliger Griff

Permanente Vorlaufstrecke

Permanente Vorlaufstreckenprüfköpfe mit Griffeinheit

Diese Prüfköpfe werden verwendet, um in Bereiche mit eingeschränktem Zugang zu gelangen, wie z. B. nebeneinanderliegenden Turbinenschaufeln. Der schwenkbare Prüfkopf verbessert den Kontakt in engen Bereichen.

Frequenz Nenngröße
des Elements		 Vorlaufstrecke
Länge		 Prüfkopf
Teilenummer
MHz Zoll mm µsec
20 0,125 3 1,5 M2054
20 0,125 3 4,5 m2055
20 0,125 3 4,0 V2034
