Wirbelstrom-Array-Sensoren für Rohre

ZfP-Lösungen

TXE - Befestigt

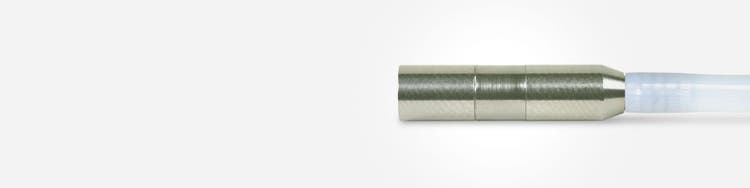

Die neue Sondenserie TXE ist bestens geeignet zum Erkennen von Rissen in Umfangsrichtung, insbesondere am Ende einer Auflage an Rohrböden. Die Ergebnisse werden in einem intuitiven C-Bild angezeigt. Darüber hinaus kann mit diesen Sonden die gesamte Länge des Rohrs bei sehr hoher Geschwindigkeit geprüft werden.

Empfehlungen

TXE-Sonden dienen zur Erkennung von Umfangsrissen in Edelstahlrohren.

Features

  • Erkennung von Umfangsrissen überall im Rohr, einschließlich Rohrboden und Halteblech.
  • Rohrprüfung in voller Länge mit Geschwindigkeiten, die fast der Standardgeschwindigkeit mit Wirbelstrom (1 m/s) entsprechen und Rotationsringsonden ersetzen.
  • C-Bild-Darstellung in 2D und 3D für maximales Verständnis der Signale mithilfe der MultiView C-Bild-Option.
  • Solide und langlebige Titankonstruktion.
  • Kein Multiplexer erforderlich. Direkter Anschluss an den erweiterten MS 5800 EC Standard-Anschluss.
  • Option zur Verwendung von bis zu vier Frequenzen beim Mischen, die alle eine C-Bild-Anzeige ermöglichen.

Standardsonden/kundenspezifische Sonden (auf Bestellung)

Zur Ermittlung der Teilenummer wird folgende Nomenklatur und Tabelle verwendet.

Diagramm TXE

Sondentyp
Spulenanordnung
Sondendurchmesser
(Verwenden Sie mm in der Teilenummer.)
Frequenzpegel
Kabellänge
-
-
mm
Zoll
-
-
Wirbelstrom-Array-Sonden zur Rohrprüfung
R8: 8 Reflexionsspulen
Standard
13,8 mm bis 24 mm
um 0,2 mm
Standard
0,543 Zoll bis 0,945 Zoll.
um 0,008 Zoll
MF: Mittelfrequenz optimiert für Edelstahl.
20 m

TXE TXE

Sondensignal

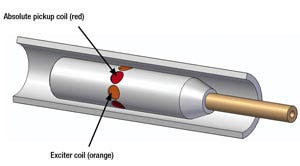

Die Wirbelstrom-Array-Sensoren der TXE Serie verfügen über unabhängige Kanäle, die die Erzeugung von C-Bild-Anzeigen zur Vereinfachung der Analyse ermöglichen.

MV_ECA_TXE_01.psd

CT02 ECT Olympus NDT-Kalibrierungsröhrchen C-Bild

MV_ECA_TXE_02.psd

Umfangsrisse (75% und 50% am Träger)
