Überblick
TEG - Befestigt

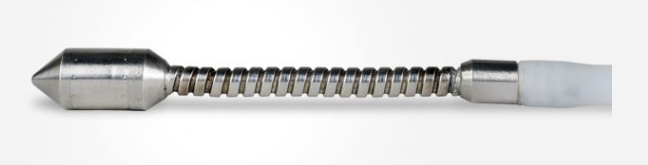

Diese flexiblen Wirbelstromsonden sind mit ihrer soliden Edelstahlkonstruktion und der Spulenabdeckung aus Titan sehr dauerhaft. Sie sind für die Prüfung von engen U-Bogen (bis 50 mm Krümmungsradius) ausgelegt.
Empfehlungen
TEG-Sonden sind für die Prüfung dichter U-Krümmungen mit einem Krümmungsradius von nur 51 mm (2 Zoll) ausgelegt. Diese Sonden sind zur Prüfung einer Hälfte der U-Krümmung (90°) von jeder Seite des Rohrs ausgelegt.
Allgemeine Leistungsmerkmale
- Solide Edelstahlkonstruktion für Langlebigkeit.
- Titanschutzhülle für Spulen.
- Enge U-Krümmung (mit einem Krümmungsradius von nur 50 mm).
Standardsonden/kundenspezifische Sonden (auf Bestellung)
Zur Ermittlung der Teilenummer wird folgende Nomenklatur und Tabelle verwendet.

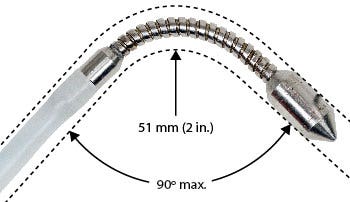

Rohrkrümmung und Radius
TEG prüft Rohre mit einer maximalen Krümmung von jeweils 90° auf einer Seite. Der Mindestradius beträgt 51 mm.
| Sondentyp | Sondendurchmesser (Verwenden Sie mm in der Teilenummer.) |
Mittelfrequenz | Kabellänge | |
| mm | Zoll | |||
| TEG: Flexible Kugel | Standard 11 mm bis 25,4 mm um 0,2 mm |
Standard 0,433 Zoll bis 1,000 Zoll. um 0,008 Zoll |
015 (niedrig) 050 (mittel) 250 (hoch) 600 (sehr hoch) |
25 m N = Nylon H = flexibler |
| ** Informationen zu Kabeln für TEG Sonden mit überragender Flexibilität finden Sie im Rohrprüfungskatalog. | ||||
