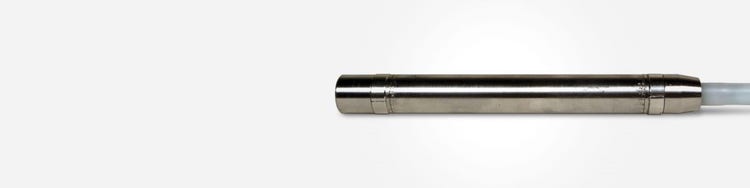

TFB - Befestigt

Die Magnetflusssonden sind mit hochgesättigtem Magnetfluss optimiert. Auswechselbare Verschleißringe verbessern die Verschleißbeständigkeit. Diese Sonden eignen sich zur Prüfung von Kühlluftrohren (mit Aluminiumrippen) und zum Prüfen von Rissen in Umfangsrichtung.

Features

  • Überlegenes, für hohe Sättigung optimiertes magnetisches Design.
  • Verbesserte Verschleißfestigkeit und austauschbare Verschleißringe.
  • Kann äußere Volumenfehler erkennen.
  • Geeignet für Luftkühler.

Je schneller, desto besser – extrem kurze Lieferzeiten

Die unten aufgeführten Sonden sind immer auf Lager, um eine schnelle Lieferung zu ermöglichen. Wenn die von Ihnen benötigte Sonde nicht angegeben ist, finden Sie in der Spalte „Alternativer Sondendurchmesser“ im Sondenkatalog für Rohrprüfungen einen alternativen Sondendurchmesser.

Teilenummer
Bestellnummer
Durchmesser
-
-
mm
Zoll
TFB-120-N20
U8280231
12
0,472
TFB-132-N20
U8280135
13,2
0,520
TFB-170-N20
U8280137
17
0,669
TFB-179-N20
U8280111
17,9
0,705
TFB-187-N20
U8280246
18,7
0,736
TFB-198-N20
U8280361
19,8
0,780
TFB-242-N20
U8280099
24,2
0,953

Standardsonden/kundenspezifische Sonden (auf Bestellung)

Zur Ermittlung der Teilenummer wird folgende Nomenklatur und Tabelle verwendet.

Diagramm TFB

Sondentyp

Sondendurchmesser (mm in Teilenummer verwenden)

Colspan=3

Kabellänge
-
Teilenummer Durchmesser
mm **
Zoll.**
-

TFB: Sonde für magnetischen Streufluss

rowspan=11

120*
12,0
0,472

20 m
30 m

rowspan=11

132*
13,2
0,520
161*
16,1
0,634
170*
17,0
0,669
179
17,9
0,705
187
18,7
0,736
198
19,8
0,780
229
22,9
0,902
242
24,2
0,953
283
28,3
1,114
296
29,6
1,165

* Sonden mit kleinerem Durchmesser reagieren weniger empfindlich auf äußere Fehler, da der Sondenkernabschnitt viel kleiner als der Rohrabschnitt ist. Die Empfindlichkeit gegenüber Fehlern im Inneren ist jedoch immer noch sehr hoch.

** Diese Sonden haben einen Gesamtdurchmesser, der etwas größer als die Teilenummernreferenz ist.

Auswahl der Sonde für magnetischen Streufluss basierend auf der Rohrgröße

Auswahlhandbuch für Sonden für magnetischen Streufluss mit hoher Sättigung (TFB-Modell) für gängige Rohrgrößen aus Kohlenstoffstahl

Warnung: Bei verschmutzten Rohren ist möglicherweise eine kleinere Sonde für die Prüfung erforderlich. Olympus übernimmt keine Haftung, wenn Sie eine Sonde auswählen, die nicht mit Ihrer Anwendung kompatibel ist. Für Unterstützung kontaktieren Sie Olympus.

Beispiel: Für ein 1-Zoll-Rohr mit einer Wandstärke von 2,41 mm ist die TFB-187-N20 Sonde erforderlich. Diese Sonde hat einen Gesamtdurchmesser von 19,4 mm und austauschbare Halbringe aus gehärtetem Stahl.

Colspan=3

Sonden-ID-Durchmesser - mm (Zoll)

Colspan=11

Rohrabmessungen

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

AD
mm (Zoll)

Rowspan=2

BWG

Rowspan=2

WT
mm (Zoll)

Rowspan=2

Gesamtdurchmesser (einschließlich Verschleißsystem) - mm (Zoll)

Colspan=11

12,5
12,8 bis 0,49 (0,50 bis 0,51)
13,7
14,0 bis 0,54 (0,55 bis 0,51)
16,6
16,9 bis 0,65 (0,66 bis 0,51)
18
(0.71)
18,7
(0.73)
19,4
(0.77)
20,5
(0.81)
23,8
(0.94)
25,1
(0.99)
29,2
(1.15)
30,5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

Rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

Verschleißsystem

Colspan=3

Hartmetall-Verschleißstifte (fixiert)

Colspan=3

Halbringe aus gehärtetem Stahl (austauschbar)

Colspan=8

● Dies ist die empfohlene Sondengröße.

Δ Diese Größe kann verwendet werden, wenn Sie nicht die empfohlene Größe haben.
