Überblick

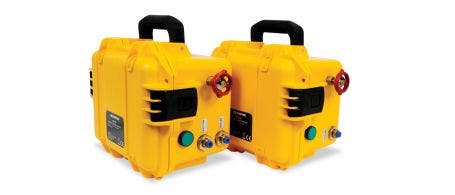

CFU-03 und CFU-05 sind portable elektrische Koppelmittelpumpen, die dem Vorlaufkeil während der Ultraschallprüfung einen ständigen Fluss von Koppelmittel zuführen. Beide Einheiten verfügen über eine Membranpumpe mit einem Bypass, der für konstanten Fluss sorgt und Ansaugprobleme der Pumpe verhindert. Die Pumpen besitzen auch ein Kontrollventil für den Ablauf. Die CFU05 verfügt über eine Wasseransaugfunktion, um den Wasserverlust zu reduzieren, wenn sie mit einigen Wasservorlaufstrecken für verwendet wird.

CFU-03 Funktionen

• Eine Membranpumpe mit einem Fluss von 3,78 l/min (1 GPM) bei 60 psi.
• Der interne Bypass stellt sicher, dass die Pumpe immer gefüllt ist.
• Betrieb mit 100 V Wechselstrom und 240 V Wechselstrom
• Start/Stopp-Schalter
• Ein Ablaufventil
• Ein Pumpenzulaufrohr mit einem Filter und Kontrollventil sorgt für immer gefülltes Rohr.
• Zulauf und Ablauf mit schnellen Verbindungsverschraubungen
• Robustes Kunststoffgehäuse
• CE-zertifiziert

CFU-05 Funktionen

Die CFU05 Einheit verfügt über die gleichen Leistungsmerkmale wie die CFU03 Einheit, plus:

• Wassersaugfähigkeit generiert durch ein Venturi System mit einer externen Druckluftversorgung

Standardlieferumfang

• 3,3 m (10 ft), 9,5 mm (38 Zoll) ID-Rohr für Pumpenzulauf mit Filter und Kontrollventil
• 3,3 m (10 ft), 9,5 mm (38 Zoll) ID-Rohr für Vakuumablauf (nur CFU05)
• 3,3 m (10 ft), 5 mm (316 Zoll) ID-Rohr und Y-Adapter für Pumpenablauf
• 3,3 m (10 ft), 5 mm (316 Zoll) ID-Rohr und Y-Adapter für Vakuumzulauf (nur CFU05)
• Stromversorgung, 100 V Wechselstrom bis 240 V Energiezufuhr, 24 V Gleichstrom Energieabgabe
