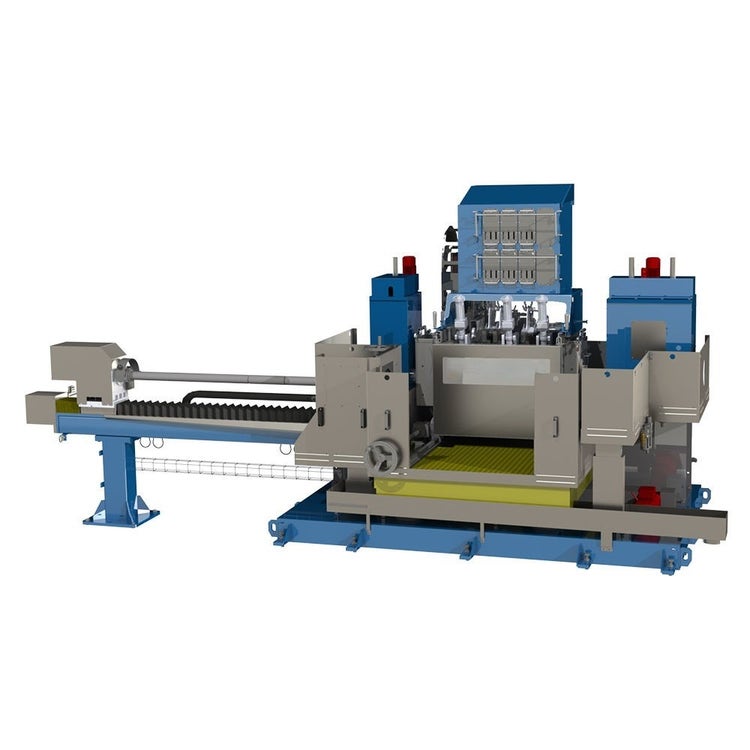

BIS PA: Stabprüfsystem mit Phased-Array
Diese BIS PA Stabprüfsysteme nutzen die Phased-Array-Technologie für die Prüfung des gesamten Volumens von Rund- und Vierkantstäben. Sie beruhen auf einem einzigartigen „schwimmenden Prüfkopf”, der die Sensorposition stets, je nach der Variation der Geradheit der Stäbe optimiert.
Stabprüfsystem mit Phased-Array-Technologie
Überblick
Die Stabprüfanlage ist eine schlüsselfertige Lösung mit integrierten Phased-Array-Sensoren in einem automatisierten Prüfsystem, um die strengen Auflagen für die Qualitätskontrolle und Aufrechterhaltung der Produktivität zu erfüllen. Die Hauptvorteile sind:
- Inline-Prüfung des gesamten Volumens von Rund- und Vierkantstäben
- Unabhängig von der Kompetenz des Prüfers dank automatischer Kalibrierung
- Optimale Fehlererkennung und eine höhere Toleranz bezüglich der Stabform dank des schwimmenden Prüfkopfdesigns
- Ausgezeichnete akustische Ankoppelung mit einem Tauchbecken
- Hohe Erfassungsdichte für die Erkennung kleiner Defekte unter dynamischen Bedingungen
- Minimale Ausfallzeiten durch kurze Umrüstzeit
- Wiederholbare Ergebnisse bei einer Produktionsstraße im Dauerbetrieb
Das System ist eine bedienerfreundliche Lösung für die Qualitätssicherung von schwarzen und blanken Stäben aus Kohlenstoff, Edelstahl, Aluminium und Titan. Es umfasst folgendes:
- Spezielles Projektmanagement
- Geräte, Sensoren und mechanische Zubehörteile
- Wasserkammersystem
- Software
- Unterstützung bei Inbetriebnahme, Schulungen und Kundendienst
Prüfung des gesamten Volumens — Erkennung von innen liegenden Fehlern und Fehlern unter der Oberfläche
Phased-Array-Sensoren (PA) können so programmiert werden, dass sie für die Prüfung des Volumens und unter der Oberfläche eines Stabs zwischen Longitudinal- und Transversalwelle wechseln. Die Sensoren können mit den Sendemodulierungen für eine Prüfung des gesamten Querschnitts ausgerichtet werden, während der Stab durch das System geleitet wird.
Die Sensoren sind für spezifische Durchmesser/Größen und Stabformen auf der Sensorhalterung (Kassette) gruppiert, um eine Prüfung des gesamten Volumens zu gewährleisten und um die Umrüstzeit zu minimieren. Ein Hochdruckstrahlwasser an der Sensorhalterung entfernt Partikel und Bläschen auf den Sensoren.
Schnelle Prüfung, wiederholbare Ergebnisse
Unsere hochleistungsfähigen Prüfanlagen sind dazu ausgelegt, alle Produktivitätsanforderungen der Metallverarbeitungsindustrie zu erfüllen. Die Systeme halten die strengsten internationalen Qualitätsstandards ein, ohne dabei Kompromisse bezüglich der Produktivität einzugehen.
Design mit schwimmendem Prüfkopf
Die Stäbe werden durch ein Tauchbecken geleitet, in dem sich der schwimmende Prüfkopf befindet. Da sich die Sensoren in nicht bewegtem Wasser befinden, sind ideale Ankoppelungsbedingungen gegeben.
Die Sensoren sind am schwimmenden Prüfkopf fixiert, der auf dynamische Weise dem Stab folgt. Bei diesem System bleiben die Sensoren lotrecht auf der Stabmittelachse ausgerichtet, trotz Variationen in der Geradheit. Somit sind genaue, wiederholbare Prüfergebnisse, auch für kleine Defekte, gewährleistet.
Automatische Kalibrierung
Jeder Phased-Array-Sensor verlangt eine Kalibirierung, um eine Prüfung ordnungsgemäß durchführen zu können. Während der Kalibrierung werden die Sensoraperturen über einen bekannten Defekt geführt und der Verstärkungspegel jedes Sensors wird automatisch eingestellt. Diese Funktion unterstützt die Durchführung und Überprüfung einer präzisen Kalibrierung jeder Sendemodulierung, was Zeit spart und von der Kompetenz des Prüfers unabhängig ist.
- Alle Sensoren können in einer Sequenz automatisch kalibriert werden.
- Die Kalibrierungsprüfung wird unter normalen Produktionsbedingungen durchgeführt.
- Jeder Referenzdefekt wird überprüft, um sicherzustellen, dass er erkannt wird und nicht unterhalb der Alarmschwelle liegt.
- Ergebnisse werden in leicht zu interpretierenden Ansichten angezeigt.
Software, Sensorhalterung und Prüfgerät
Aus der Kombination von Phased-Array-Sensoren, einem leistungsstarken Erfassungsgerät und einer erweiterten Software geht ein leistungsstarkes und bedienerfreundliches Prüfsystem hervor.
Maximierung der Betriebszeit
Sensoren sind für verschiedene Stabdurchmesser an einer einzigen Sensorhalterung (Kassette) montiert. Dies erleichtert den elektronischen Wechsel von Sensoren entsprechend dem Stabdurchmesser, ohne sie manuell verbinden oder trennen zu müssen.
Phased-Array-Erfassungsgerät
Das Modul QuickScan PA 32:256 erfüllt die Anforderungen der Schutzart IP55 und ist leicht in industrielle Umgebungen zu integrieren.
Problemlose Konfiguration
Der Softwareassistent vereinfacht die Erstellung von Konfigurationen für jede Prüfteilgröße. Die Prüfkonfiguration und Kalibrierparameter jedes Stabdurchmessers werden gespeichert und sind einfach wieder abrufbar. Die Endergebnisse werden zusammengeführt und angezeigt, um so deutlich zwischen den Rohren mit und ohne Defekt unterscheiden zu können.
- Schneller Zugriff auf vordefinierte Prüfeinstellungen
- Benutzerbeschränkung zur Verhinderung von Bedienerfehlern
- Informationen zu Kalibrierungen und Prüfungen werden zur Rückverfolgbarkeit gespeichert.
- Das System kann in Ihre Prüfanwendung integriert werden, wodurch ein Betriebsmodus mit nur minimalem menschlichem Eingreifen begünstigt wird.
