PASAWIS – Halbautomatisiertes Radsatzprüfsystem mit Phased-Array-Technik (PASAWIS - Phased Array Semi-Automated Wheelset Inspection System)

Unser halbautomatisiertes Radsatzprüfsystem mit Phased-Array-Technik (PASAWIS) ist eine anwendungsspezifische Komplettlösung und verbessert die Bedienerfreundlichkeit, Effizienz und Zuverlässigkeit der Wartungsprüfung von Radsätzen mit Vollwellen.

Komplettlösung für PA-Prüfung

Das System nutzt eine Kombination aus modernster Ultraschall- und Phased-Array-Prüftechnologie und spezieller Applikationssoftware, um eine vollständige Erfassung der Radsatzkomponenten zu ermöglichen. Für eine gesteigerte Prüfgeschwindigkeit und -zuverlässigkeit scannen mehrere Phased-Array-Sensoren den Prüfbereich elektronisch, während ein spezieller Scanner die optimale Positionierung auf der Komponente beibehält. Die Nutzung der elektronischen Prüffähigkeit von Phased-Array-Sensoren bietet im Vergleich zur manuellen Prüfung mit konventionellen UT-Schallköpfen erhebliche Verbesserungen in Bezug auf Effizienz und Abdeckung. Die PASAWIS Software ist auf die Anwendung zugeschnitten und daher viel einfacher zu bedienen als herkömmliche Ultraschall- oder Phased-Array-Prüfgeräte.

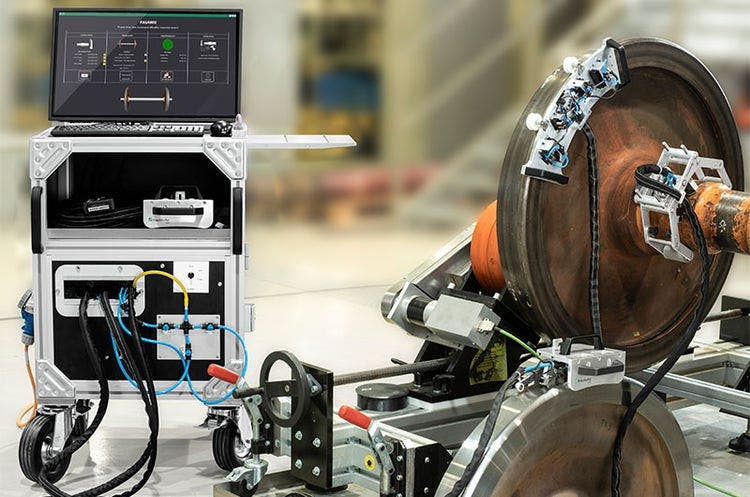

Komplettlösung für PA-Prüfung

Vollständige Abdeckung von Welle, Radkranz und Lauffläche

Das PASAWIS System kann mit bis zu drei Handscannern konfiguriert werden, die jeweils für eine andere Radsatzkomponente optimiert sind: Welle, Radkranz und Lauffläche. Diese speziellen PAUT-Scanner sind so konzipiert, dass sie bündig an die Komponente positioniert werden können und die Prüfung durch eine umfassende Flächenabdeckung beschleunigen, um alle relevanten Indikationen zuverlässig zu erkennen.

4x schnellere Prüfgeschwindigkeiten

Führen Sie mit dem PASAWIS System eine vollständige Prüfung 4x schneller durch als dies mit einer herkömmlichen UT-Prüfung erfolgt. Unter Berücksichtigung der Anforderungen von Anwendungen in der Industrie unterstützt die Erfassungssoftware, dass die vorgeschriebenen Schritte in den strengsten Normen schnell und effizient durchgeführt werden.

Maximale Effektivität bei minimaler Schulung

Die Softwarebenutzeroberfläche führt durch den Arbeitsablauf mit optimierten Prüfschritten, wodurch die Effektivität eines automatisierten Systems mit einer halbautomatisierten Lösung erreicht wird. Das PASAWIS System wurde speziell für die Anforderungen der Radsatzprüfung entwickelt und ist einfacher zu bedienen als ein herkömmliches Prüfgerät.

Konsistente, zuverlässige Ergebnisse

Die Datenerfassung und die Prüfergebnisse werden durch den schrittweisen Arbeitsablauf, der Bediener durch das gesamte Verfahren führt, dieser Lösung unterstützt. Durch einen zweistufigen Zugriff bietet die PASAWIS Software Bedienern den erforderlichen Zugriff auf den Prüfvorgang und stellt gleichzeitig sicher, dass die Anforderungen des Vorgesetzten erfüllt werden. Das ist der Schlüssel zu zuverlässigen Ergebnissen, ganz unabhängig vom Prüfer.

Hauptvorteile des halbautomatisierten Phased-Array-Radsatzprüfsystems

Konsistente, zuverlässige Ergebnisse

Spezielle Scanner

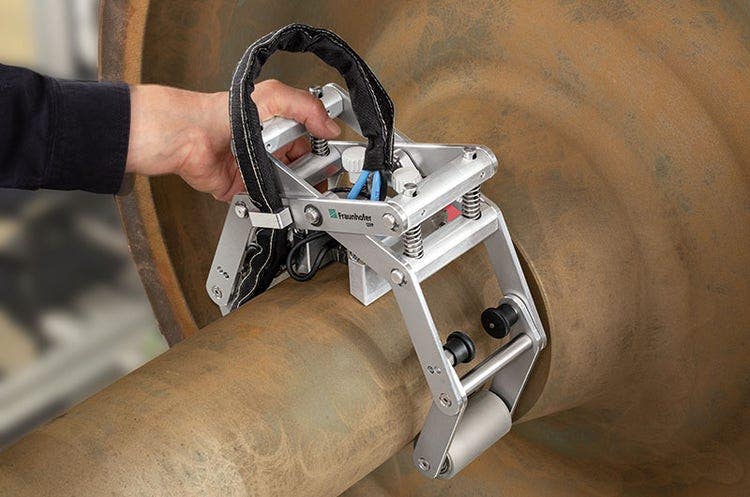

Achsscanner

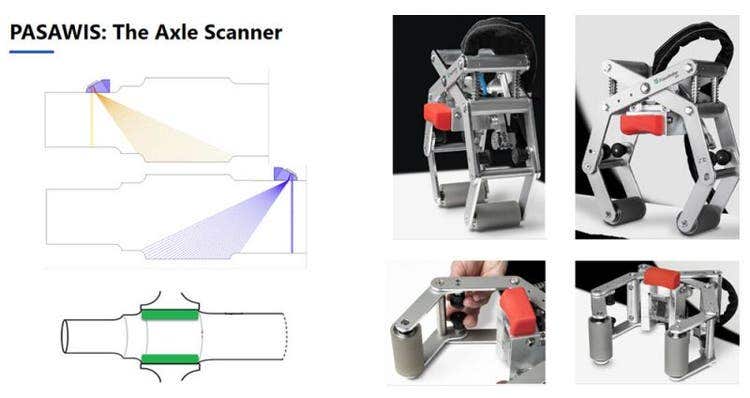

Scanner für Wellenprüfung

Dieser Scanner ist für die Prüfung von Vollwellen von der Wellen- und Zapfenposition (normalerweise im demontierten Zustand) vorgesehen. Mithilfe von Phased-Array-Sensoren untersucht das System den gesamten Radsitzbereich von beiden Seiten und bietet eine automatische Übertragungskorrektur sowie Ankoppelüberprüfung und eine Kontrolle der fehlenden Datenpunkte, um eine qualitativ hochwertige Datenerfassung zu gewährleisten.

Scanner für Radkranzprüfung

Die Radkranzprüfung erfolgt gleichzeitig in zwei Richtungen. Hierfür werden zwei Phased-Array-Sensoren für den Radkranz und zwei konventionelle UT-Schallköpfe für den Spurkranz eingesetzt. In einem einzigen Durchgang ermöglicht er eine vollständige Prüfung des Radkranzes und bietet eine automatische Ankoppelüberprüfung und eine Kontrolle der fehlenden Datenpunkte.

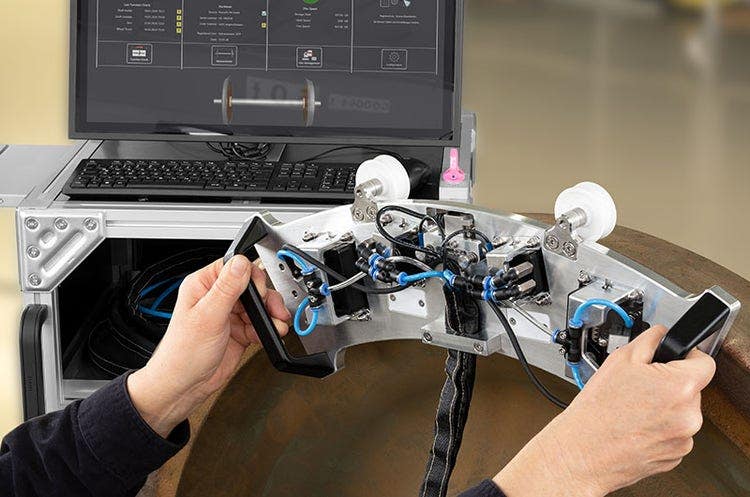

Radkranzscanner

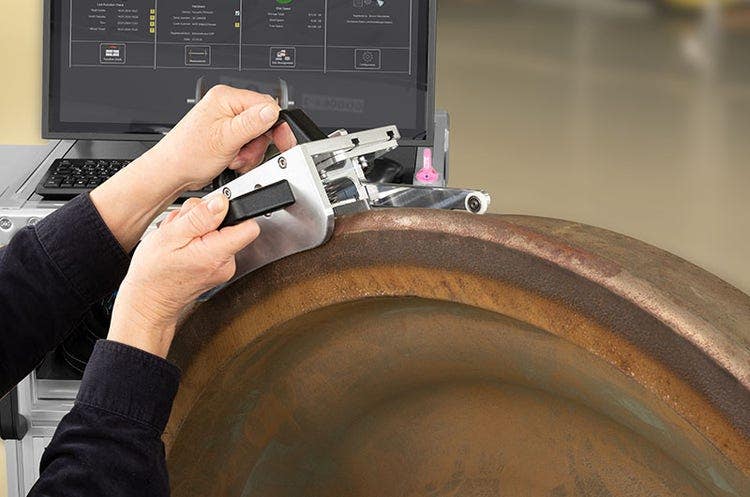

Laufflächenscanner

Scanner für Laufflächenprüfung

Diese einzigartige Phased-Array-Lösung zur Laufflächenprüfung ermöglicht die erforderliche Referenzfehlererkennung in allen Bereichen (festgelegt in VPI-EMG 09). Der Scanner wird direkt auf die Radlauffläche positioniert und prüft die gesamte Breite in einem Durchgang.

Software

PASAWIS Software zur Erfassung und Datenanalyse

Unsere spezielle PASAWIS-Software bietet mehrere vordefinierte Prüfabläufe, die für jede Komponente eines Radsatzes optimiert sind. Die Software führt den Bediener durch sämtliche Prüfschritte und trägt dazu bei, die vollständige Einhaltung der Anforderungen des Prüfverfahrens sicherzustellen. Die Softwarebenutzeroberfläche wird auf einem großen Touchscreen-Monitor angezeigt, der eine klare Visualisierung der Radsatzkomponenten und Prüfdaten bietet. Nach Abschluss der Prüfung werden Prüfberichte im PDF-Format erstellt, wobei vom Bediener nur minimale Eingaben erforderlich sind.

Inhalt des Berichts:

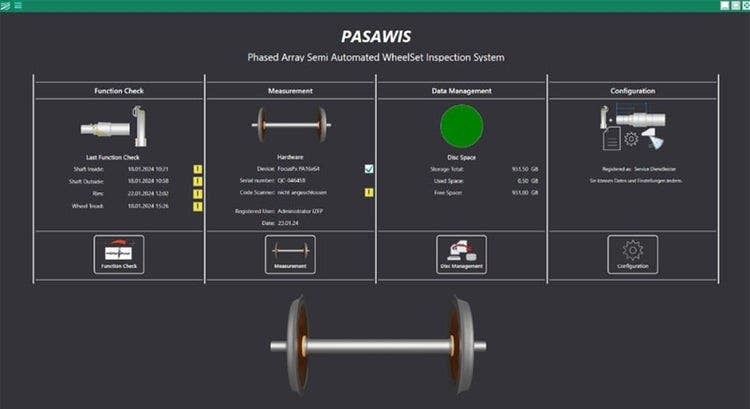

PASAWIS Acquisition and Data Analysis Software

Funktionsüberprüfung

Eine Überprüfung der Einstellungen und der Empfindlichkeit von Geräten für die zerstörungsfreie Prüfung (ZfP) ist der Schlüssel zur Durchführung von ordnungsgemäßen Prüfungen. Bei automatisierten oder halbautomatisierten Lösungen ist diese Funktionsüberprüfung aufgrund der Mechanik und Kupplung noch kritischer.

Die PASAWIS Prüfsoftware verfügt über eine integrierte Schutzfunktion, die nicht nur darüber informiert, wann die letzte Funktionsüberprüfung durchgeführt wurde, sondern auch daran hindert, Prüfungen durchzuführen, wenn die Funktionskontrolle überfällig ist. Einem Vorgesetzten kann die Verantwortung für das Prüfverfahren übertragen werden, um den Zeitplan für die nächste Funktionsüberprüfung festzulegen.

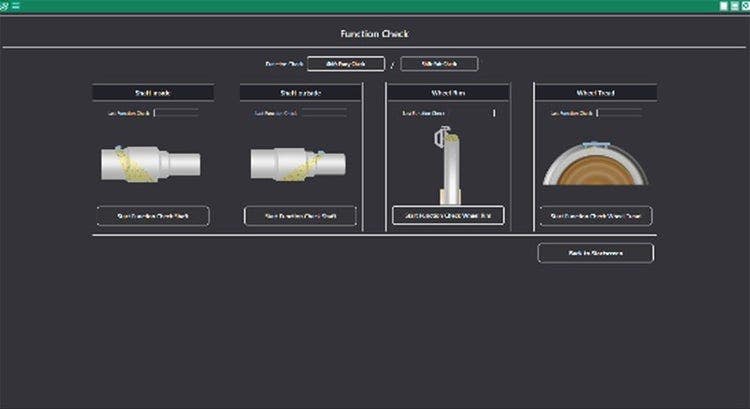

Function Check

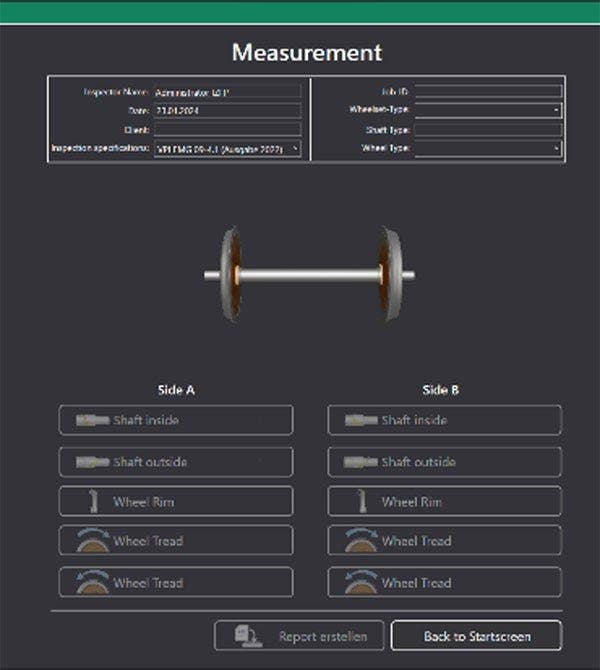

Measurements

Messwerte

Auf dem Messbildschirm werden alle Radsatzdaten und die zu prüfenden Komponenten angezeigt. Abgeschlossene Prüfungen werden zur einfachen Identifizierung mit einem grünen Häkchen gekennzeichnet. Jederzeit kann ein Bericht erstellt werden und die Software informiert darüber, wenn Komponenten fehlen.

Softwarefunktionen:

Datenanalysesoftware zur Nachkontrolle der Prüfung

Die mit dem System gelieferte PASAWIS Datenanalysesoftware ermöglicht alle aufgezeichneten Daten zu überprüfen und die Analyse jederzeit nach Beendigung der Prüfung durchzuführen.

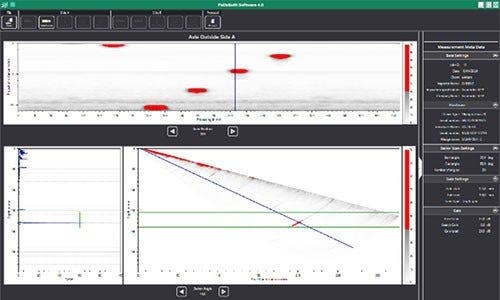

Data Analysis Software for Post-Inspection Review

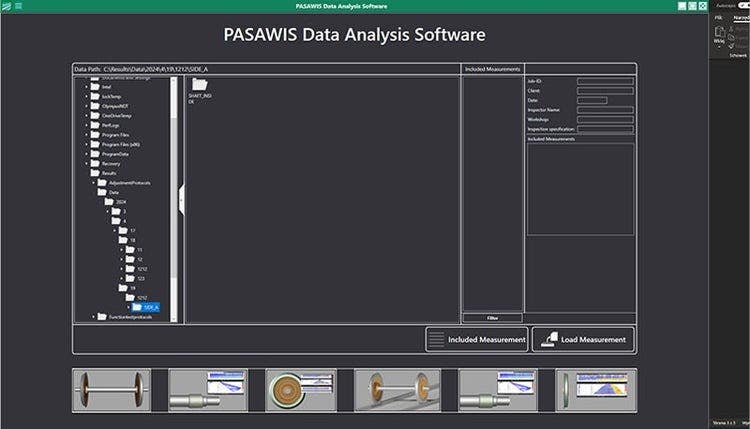

Data Analysis Software for Post-Inspection Review

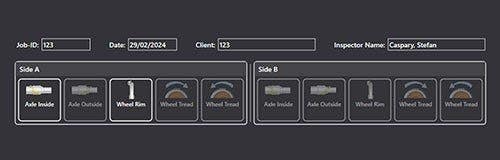

Data Analysis Software for Post-Inspection Review

Technische Angaben

Technische Angaben - System

Phased-Array-Kanäle
64
Anzahl Impulsgeneratoren
16
Kanäle für konventionellen Ultraschall
4 (8 UT-Anschlüsse)
Datengeschwindigkeit
Bis zu 30 MB/s
Prüfgeschwindigkeit
Bis zu 20000 A-Bilder/s von 12 Bit (jedes mit 750 Punkten)
Auflösung der Amplitude
8 Bit/12 Bit
Maximale Anzahl A-Bild-Punkte
16380
Datenverdichtung in Echtzeit
1 bis 2000
Gleichrichtung
GW, HW+, HW- und HF
Filter
Digitales Bandpass-, Hochpass- und Tiefpassfilter
Spannung

PA: 4 V, 9 V, 20 V, 40 V, 80 V und 115 V

UT: 50 V, 100 V und 190 V

Verstärkung
PA: 80 dB; UT: 120 dB
Impulsbreite

PA: 30 ns bis 500 ns (in Schritten von 2,5 ns)

UT: 30 ns bis 1000 ns (in Schritten von 2,5 ns)

Bandbreite (-3 dB)

PA: 0,6 MHz bis 17,8 MHz

UT: 0,25 MHz bis 28 MHz

Anzahl Schallbündel
Bis zu 1024
Impulswiederholung Frequenz (IFF)
Bis zu 20 kHz
Mittelung in Echtzeit

PA: 2, 4, 8, 16

UT: 2, 4, 8, 16, 32, 64

Weggeber
2 Achsen (Quadratur, Uhrzeigerrichtung)
Netzwerkschnittstelle
1000BASE-T
IP-Schutzart
IP 65

Technische Angaben - Haupteinheit

Technische Angaben - Scanner für Wellenprüfung

Technische Angaben - Scanner für Spurkranzprüfung

Technische Angaben - Scanner für Laufflächenprüfung
