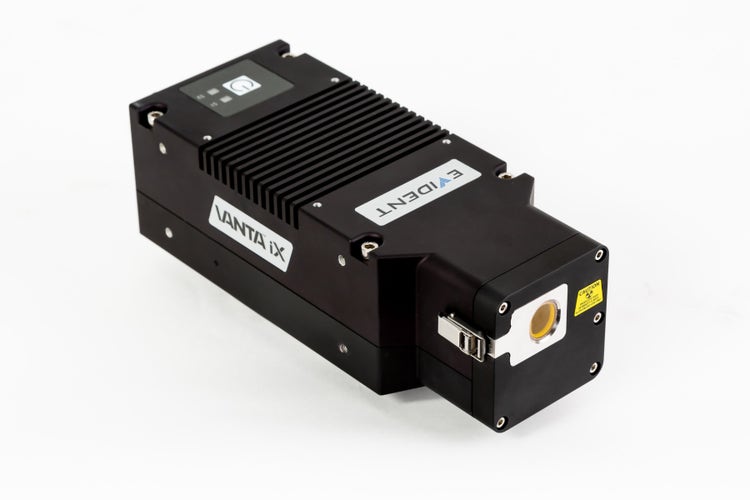

Vanta iX Inline-RFA-Analysator
Der neue Vanta iX Inline-Röntgenfluoreszenzanalysator (RFA) von Evident ermöglicht zuverlässige Endprodukte durch eine automatisierte Materialanalyse und Legierungsidentifikation auf der Fertigungsstraße.
Vanta iX Inline-RFA-Analysator für automatisierte Materialanalysen
Halten Sie Ihren Prozess am Laufen
Der neue Vanta iX Inline-Röntgenfluoreszenzanalysator (RFA) von Evident ermöglicht zuverlässige Endprodukte durch eine automatisierte Materialanalyse und Legierungsidentifikation auf der Fertigungsstraße.
- Komplette Prüfung mit sofortigen Ergebnissen während der Prozessüberwachung in Echtzeit
- Ausgelegt für einen ununterbrochenen Betrieb
- Konfigurierbar für Pass/Fail-Ergebnisse, genaue Legierungsidentifikation und Materialzusammensetzung

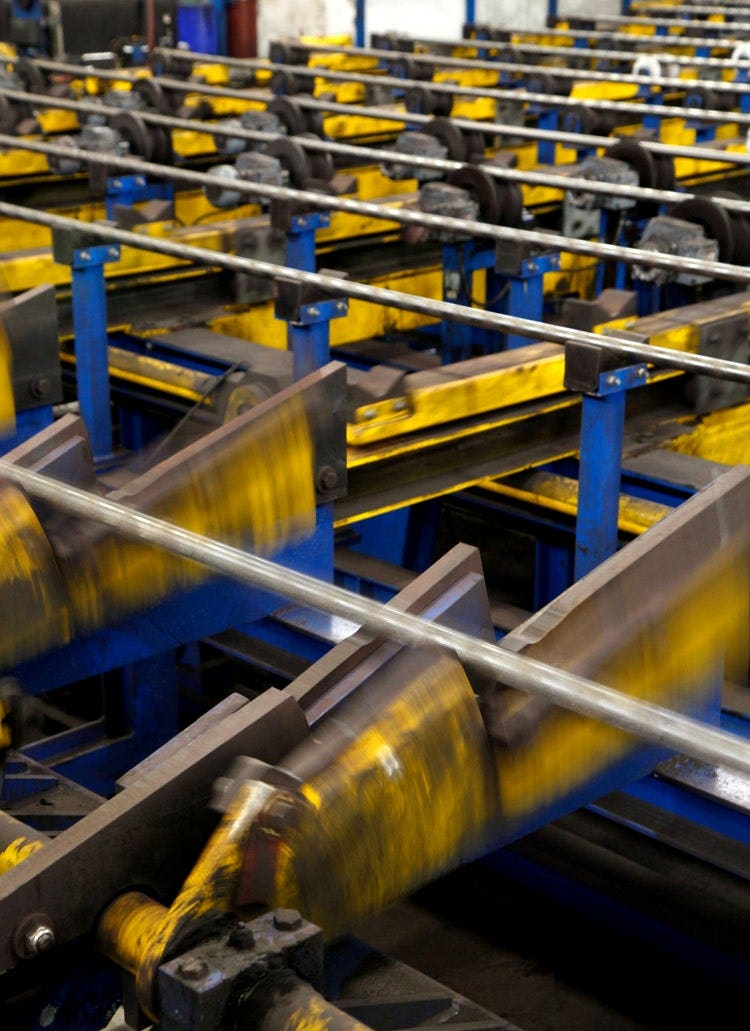

Komplette Prüfung bei der Verarbeitung von Rohren, Stäben und Rohlingen
Für Unternehmen, die Verfahren der Industrie 4.0 und ununterbrochene Prozesskontrollen anwenden, um Legierungen mittels Pass/Fail-Analysen zu verifizieren, bietet der Vanta iX Analysator eine Materialverifizierung und Chargen-/Wärmekontrolle bei der Fertigung von Stangen, Rohlingen, Rohren, Stäben und spanend bearbeiteten Teilen sowie kundenspezifischen Komponenten. Die automatisierte Analyse mit einem Vanta iX Analysator verleiht einem Endprodukt einen Wettbewerbsvorteil, da damit die komplette Prüfung und Verifizierung nachgewiesen werden kann.
Überprüfung und Überwachung der Erzqualität beim Bergbau
Bei geologischen Prozessen und im Bergbau können Analysen des Bohrkerns und Förderband-Analysen mit Ergebnissen in Echtzeit durchgeführt werden, um Prozessabweichungen und die Einheitlichkeit der Erzqualität sicherzustellen. Während Förderband-Analysen ermöglicht der Analysator eine Überprüfung der Mischung und eine Prozessvalidierung von Konzentraten.
Schnelle und genaue Elementanalyse für eine ununterbrochene Qualitätskontrolle
Wie alle Vanta Analysatoren, führt der Vanta iX Analysator schnelle Analysen durch und liefert zuverlässige, rückverfolgbare Ergebnisse, um schwierige Entscheidungen zu treffen.
- Hohe Auflösung: Identifikation zahlreicher Legierungen (einschließlich leichter und schwerer Elemente)
- Schnelle, genaue Ergebnisse: Die Elektronik des Analysators bietet einen hohen Durchsatz, eine hohe Stabilität und Zählrate
- Effizient: Silizium-Driftkammer-Detektor (SDD) und bewährte Axon Technology wie bei jedem anderen Vanta Analysator

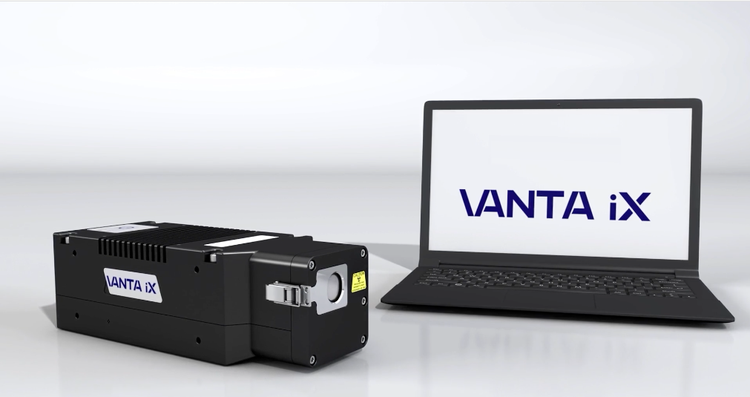

Einfache Integration in viele Produktionssysteme
Der Vanta iX Analysator ist vielseitig, kompakt und einfach zu installieren. Verwenden Sie die Montagebohrungen auf jeder Seite, um den Analysator an Fertigungsrobotern und anderen Systemen zu montieren. Eine externe Steuereinheit ist nicht vorgesehen, stattdessen wird der Analysator einfach über eine SPS mit einem separaten Kabel gesteuert.

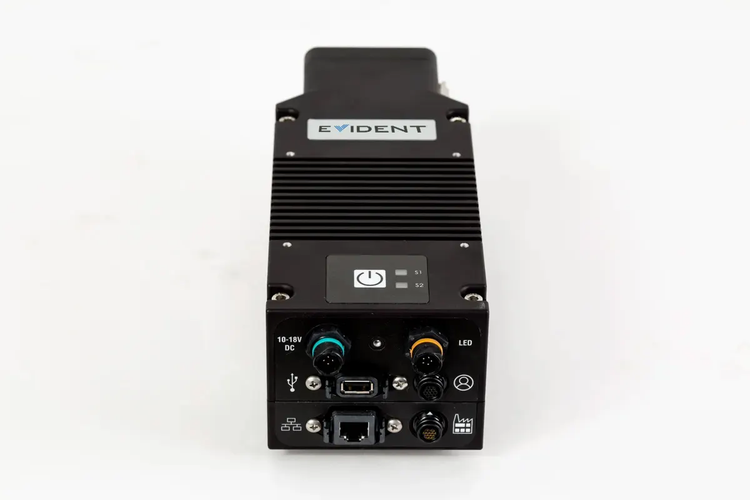

Anschlussoptionen:
- Ethernet (RJ-45), für Power-over-Ethernet
- USB
- Separate E/A (16 Pins)
- Externer Gleichstromanschluss
Hohe Robustheit ermöglicht längere Verfügbarkeit bei Fertigungsprozessen
Der Vanta iX Analysator ist gegenüber Vibrationen, elektromagnetischen und akustischen Störungen, Staub und Feuchtigkeit in Produktionsanlagen unempfindlich und bietet so hohe Zuverlässigkeit und lange Verfügbarkeit.
- Vibrationsgetestet (MIL-STD)
- Entspricht IP54
- Ausgelegt für einen Einsatz zwischen –10 °C und 50 °C bei kontinuierlichem Betrieb
Ein eingebauter Kühlkörper senkt die Innentemperatur. Für eine ggf. notwendige zusätzliche Kühlung sind Bohrungen zum Befestigen eines Ventilators vorgesehen. Das Messfenster des Analysators lässt sich ohne Werkzeug austauschen, was die Wartung vereinfacht.
Technische Angaben
Vanta iX - Technische Angaben
| Abmessungen (B × H × T) | 10 cm × 7,9 cm × 26,6 cm |
| Gewicht | 2,4 kg |
| Anregungsquelle | Röntgenröhre: Rh- oder W-Anode (je nach Anwendung) 5–200 μA MR-Modell: 8–50 keV (max. 4 W) CW-Modell: 8–40 keV (max. 4 W) |
| Primäre Strahlfilterung | Automatisch ausgewählter 8-Positionen-Filter pro Strahl und Methode |
| Detektor | MR-Modell: großflächiger Silizium-Driftkammer-Detektor (SDD) CW-Modell: Silizium-Driftkammer-Detektor (SDD) |
| Stromversorgung | Power-over-Ethernet (PoE) oder 18-V-Netzteil |
| Elementbereich | Abhängig von Methode: MR-Modell: Mg–U CW-Modell: Ti–U (mit Standard-Messfenster und Kalibrierung) |
| Luftdruckkorrektur | Integriertes Barometer für die automatische Anpassung an Höhenlagen und Luftdruck |
| IP-Schutzart | IP54 (geschützt gegen Staub und allseitiges Spritzwasser) |
| Betriebsbedingungen | Temperaturbereich: –10 °C bis 50 °C (Dauerbetrieb) Luftfeuchtigkeit: 10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Betriebssystem | Linux |
| Anwendungssoftware | Evident eigenes Datenerfassungs- und -verarbeitungs-Paket |
