BIS ECA: Stabprüfsystem mit Wirbelstrom-Array
Dieses Stabprüfsystem nutzt die Wirbelstrom-Array-Technologie für die Prüfung der gesamten Oberfläche von Rund- und Vierkantstäben. Die Aktoren des Systems passen die Positionen der ECA-Sonden automatisch an die Form und Größe des Produkts an und berücksichtigen alle Oberflächenunregelmäßigkeiten. Robuste Verschleißbacken schützen die Sonden vor Stößen und Abrieb.
Überblick
Das Stabprüfsystem mit Wirbelstrom-Array (ECA) ist ein vollautomatisches, schlüsselfertiges Prüfsystem, das in die Metallproduktionslinie integriert wird, um runde und quadratische Halbzeuge auf die Einhaltung der Sicherheits- und Qualitätsanforderungen zu überwachen.
ECA für Oberflächenprüfungen bei hoher Geschwindigkeit
Wirbelstrom-Array (ECA) ist eine effektive und effiziente Prüfmethode, und das Stapprüfsystem mit Wirbelstrom-Array ist ein robustes und flexibles System, das für die Anforderungen von Metallverarbeitungsbetrieben entwickelt wurde:

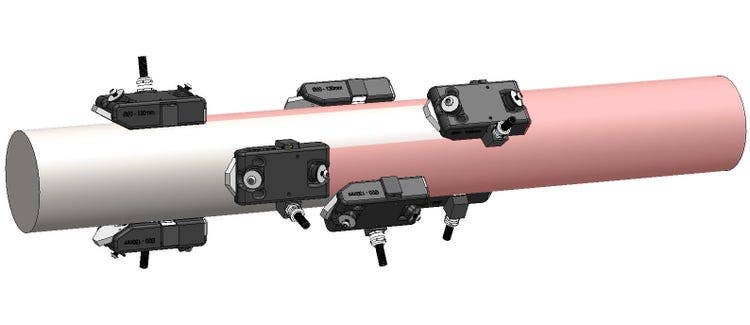

- Aktoren stellen die Sondenpositionen automatisch auf die gewünschte Produktgröße ein und passen sich an Oberflächen- oder Formunregelmäßigkeiten an
- Ein einziger Sondensatz kann den gesamten Produktgrößenbereich abdecken
- Leiterplatte (PCB) und patentierte Dynamic Liftoff Compensation (DLOC)-Technologie sind aufeinander abgestimmt
- Sowohl axial als auch radial ausgerichtete Fehler (bis zu 10 mm lange Oberflächenrisse in 0°- und 90°-Ausrichtung) werden zuverlässig über die gesamte Oberfläche des Produkts erkannt
- Verschleißfester Gleitschuh mit Karbiden und einer schützenden Hartkeramikschicht auf den Sonden sorgen für hohe Stoß- und Abriebfestigkeit
- Arbeitet mit kontinuierlichen Produktionsgeschwindigkeiten von bis zu 2,5 m/s bei minimalem Bedienereingriff
- Geringe Größe erleichtert die Integration oder Nachrüstung in Produktionslinien
Vollständige Prüfung in einem Durchgang bei Stäben unterschiedlicher Abmessungen und Formen
Einfache Bedienung, erhöhte Betriebszeit
Das einfache und robuste Stabprüfsystem mit Wirbelstrom-Array wurde entwickelt, um den Zeitaufwand und die Kosten in metallverarbeitenden Betrieben zu verringern:
- Nicht rotierendes Durchlaufdesign reduziert die mechanische Komplexität
- Schnelle Umstellung zwischen Produkttypen und -größen
- Minimale Wartung erforderlich
- Die robusten Sonden und Gleitschuhe sind so konzipiert, dass sie unter typischen Prüfbedingungen maximal einmal pro Jahr gewartet werden müssen

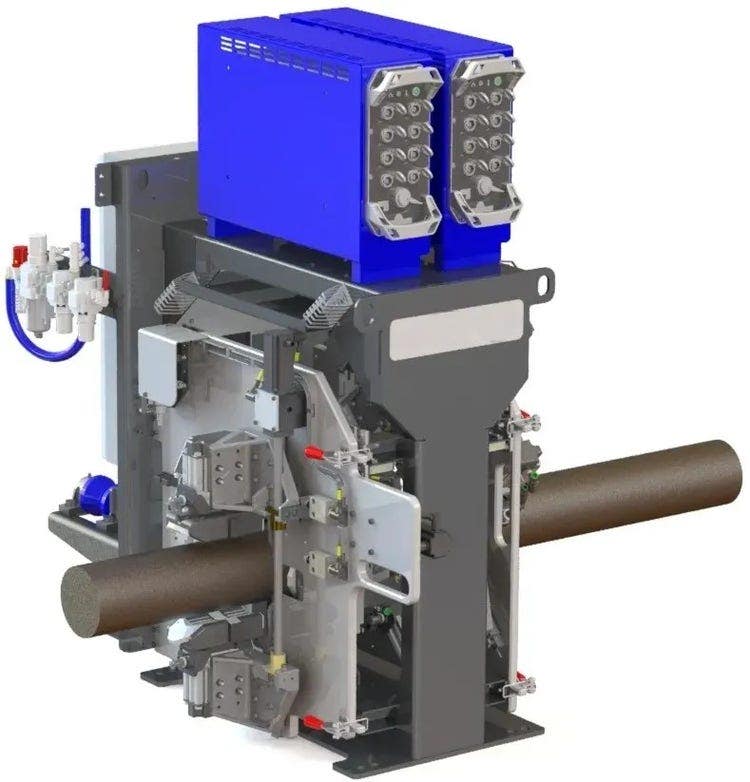

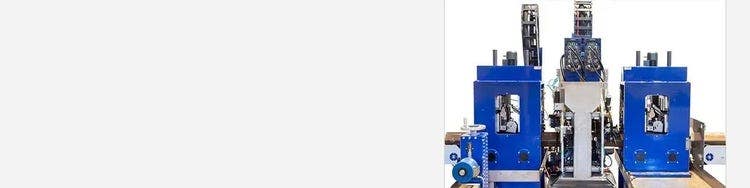

Stabprüfsystem mit Wirbelstrom-Array (ECA)

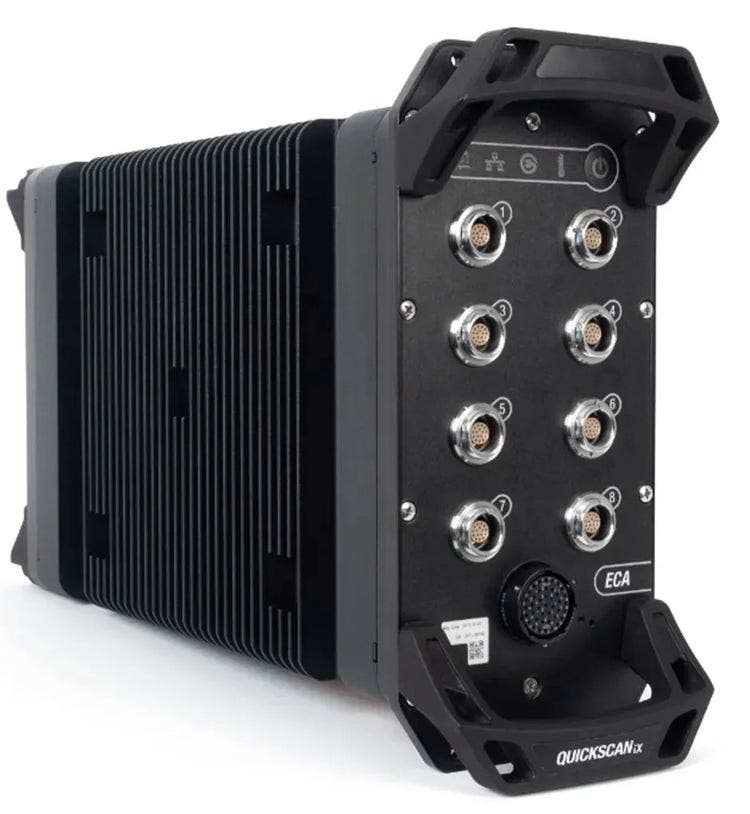

QuickScan iX ECA-Erfassungseinheit (oben links)

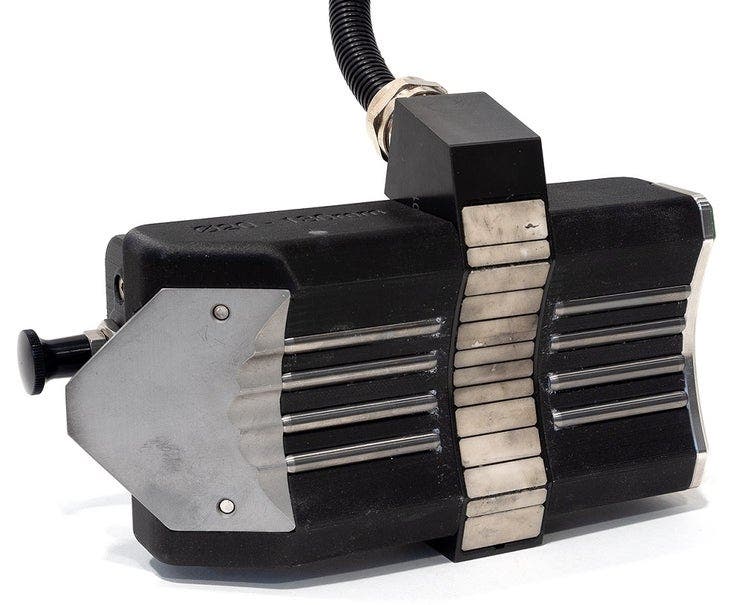

Evident ECA-Sonden (oben rechts)

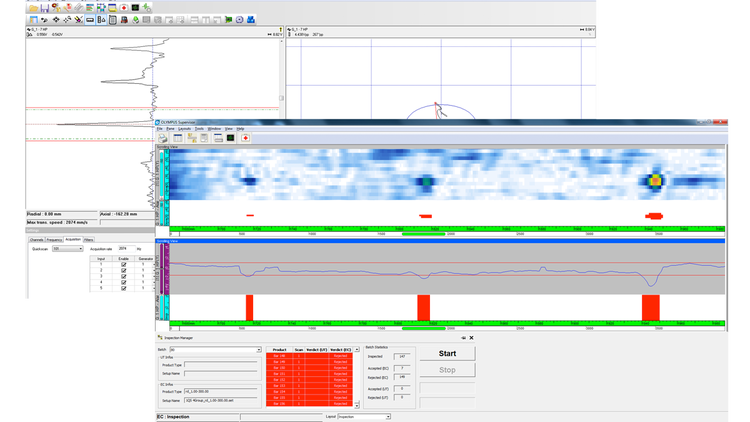

QuickView EC-Software (unten)
Technische Angaben
T4-System: 40 mm–260 mm (1,57 in.–10,24 in.), ungefähre Mindestlänge 3 m (9 ft)
Runde Produkte: 100 % des Umfangs
Quadratische Produkte: 100 %, einschließlich aller Stirnflächen und Ecken
Prüfergebnisse
Hinweis: Die Mindestanzeigetiefe variiert je nach Oberflächenrauheit und Materialqualität.
