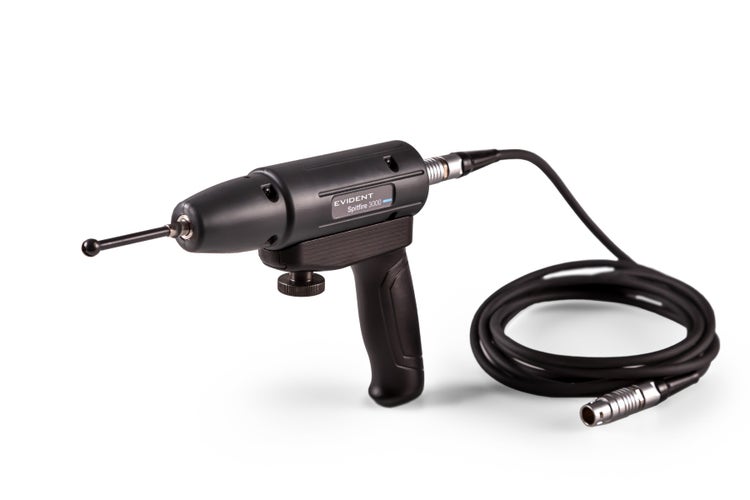

Spitfire 3000 Scanner
Der Spitfire 3000 Rotationsscanner für Bohrlöcher ermöglicht eine handgeführte oder freihändige Prüfung von Nietlöchern, Bohrungen und Schraubenlöchern mit unseren NORTEC Wirbelstromprüfgeräten. Schnelle Erkennung von Fehlern mittels Hochgeschwindigkeits- (bis zu 3000 U/min) und Hochfrequenz- (bis zu 6 MHz) Wirbelstromprüfungen. Der ergonomische Griff ermöglicht einen komfortablen und langen Einsatz an Flugzeugen und anderen Komponenten.
Spitfire 3000 Scanner
Technische Angaben
Drehzahlbereich
600 bis 3000 U/min
Erfassungsgeschwindigkeitsregelung
vom Gerät gesteuert
Frequenzbereich
200 kHz – 6 MHz
Sondenanschluss
LEMO oder Fischer (4-polig) mit O-Ringen
Sondenart
Reflexionsdifferenz
Signalankopplung
Rotationstransformator
Stillstandmoment
.0421 kg-mm auf hohem Drehmoment bei 3000 U/mi
Drehmomentauswahl
Umschaltbar zwischen drei Bereichen (niedrig, mittel
und hoch)
und hoch)
Montage
Ergonomischer Griff, abnehmbares Schienensystem für montierte Anwendungen
Ausrichtung
Keine physikalischen Einschränkungen
Alarme
LED-Anzeige befindet sich hinten und oben am Gehäuse
Kabelanschluss
LEMO (16-polig)
Größe (L × D)
152 mm × 43 mm (6 Zoll × 1,7 Zoll)
Gewicht
0,45 kg
Teilenummer
Q7500187 (LEMO); Q7500203 (Fischer)
Betriebsmittel
Anwendungshinweise
Manuelle Prüfung von Nietlöchern und Bohrlöchern mittels Wirbelstromprüfung
