EPOCH 6LT
Profitieren Sie von der Leistungsfähigkeit Ihres Prüfgeräts! Das tragbare Prüfgerät EPOCH6LT besitzt die Funktionen eines leistungsstarken Ultraschallprüfgeräts in einem Design, das für die Seilzugangstechnik und andere anspruchsvolle Prüfaufgaben im Außeneinsatz ausgelegt ist.

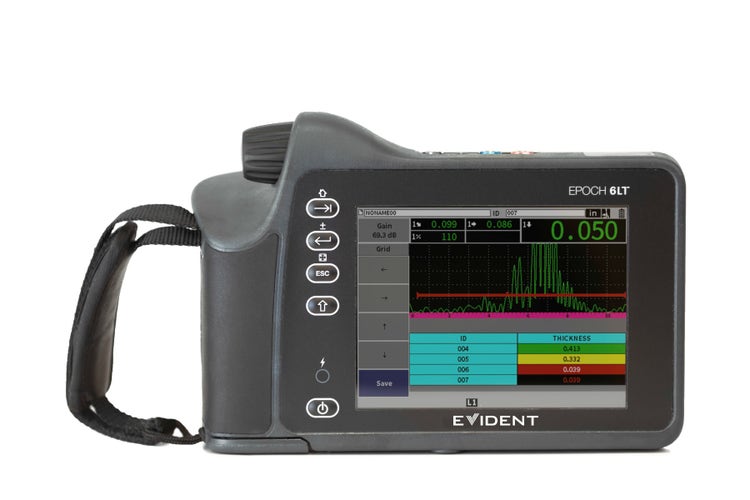

EPOCH 6LT – Portables Prüfgerät
Optimieren Sie Ihre Prüfungen
Profitieren Sie von der Leistungsfähigkeit Ihres Prüfgeräts! Das tragbare Prüfgerät EPOCH6LT besitzt die Funktionen eines leistungsstarken Ultraschallprüfgeräts in einem Design, das für die Seilzugangstechnik und andere anspruchsvolle Prüfaufgaben im Außeneinsatz ausgelegt ist.
Zuverlässige Fehlererkennung in Ihrer Hand

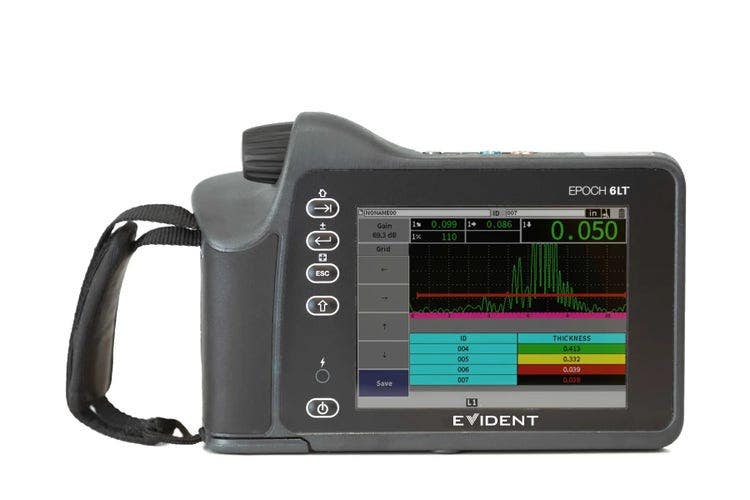

Das portable und bedienerfreundliche Prüfgerät EPOCH 6LT ist ein ergonomisches, robustes Gerät mit hohem Bedienerkomfort und längerer Betriebszeit.
- Komfort: Mit einem Gewicht von nur 890 g und dem Schwerpunkt an der Grifffläche eignet es sich für den einhändigen Betrieb mit minimaler Handgelenksermüdung.
- Der Drehknopf und die einfach ausgelegten Tasten erleichtern die Bedienung, selbst beim Tragen von Handschuhen.
- Für IP65/67 ausgelegt und gemäß Falltest getestet
- Klarer und heller Bildschirm, auf dem A-Bilder bei jedem Lichtverhältnis gut ab
Weitere praktische Funktionen
Die Funktionsweise des EPOCH 6LT ist einfach und unkompliziert. Auch wenn das Gerät kompakt ist, verfügt es über alle Eigenschaften und Funktionen, um den Anforderungen nahezu jeder Prüfanwendung mit konventionellem Ultraschall zu entsprechen.
- Verfügt über alle Hauptfunktionen des EPOCH 650 in einem kleinen, tragbaren Prüfgerät
- Entspricht den Anforderungen von ISO-22232:2010
- Korrosionssoftwareoption mit Mittelstift-ID zur Identifizierung von Schallköpfen
- Optional WLAN-Konnektivität

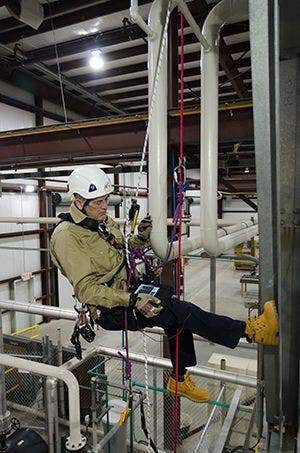

Ausgelegt für die Seilzugangstechnik und äußerst anspruchsvolle Prüfaufgaben
Das EPOCH 6LT besitzt Funktionen, mit denen Seilzugangstechniker komplexe Prüfungen sicher durchführen können.
- Zubehörsatz für die Seilzugangstechnik (als Option) für die sichere Befestigung des Geräts an einem Bein oder am Klettergurt – so bleiben die Hände frei zum Ausbalancieren und Manövrieren.
- Bildschirmdrehung für die Ansicht des A-Bilds mit entsprechenden Messwerten im Hoch- und Querformat.
- Gewindeeinsatz 1/4-20 für mehr Flexibilität, zum Anschluss von Zubehör von Evident und anderen Herstellern
Softwarefunktionen
Leistungsstarke Funktionen – für eine optimierte Bedienung mit einer Hand
Das portable Prüfgerät EPOCH 6LT verfügt über eine Vielzahl von Standard- und optionalen Softwarefunktionen, um eine breite Auswahl an Anwendungen bei der Fehlererkennung abzudecken.

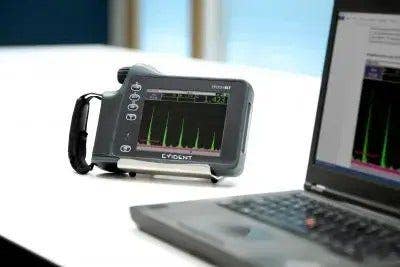

Der Export von gespeicherten Prüfdateien zur Berichterstellung ist einfach. Für eine schnelle Datenkommunikation können Sie Ihre Prüfergebnisse in einem von vielen praktischen Dateiformaten, wie BMP, CSV oder PDF, an einen herausnehmbaren USB-Speicherstick übertragen.
WLAN-Verbindung und Cloud-Funktionen
Verbinden Sie das Prüfgerät mittels einer optionalen WLAN-Verbindung mit der Evident Cloud und greifen Sie auf leistungsstarke Cloud-Funktionen zu, wie:
- Drahtloses Firmware-Upgrade
- Sichern und Archivieren von Dateien
- Remote-Zugriff auf Dateien und Dateiverwaltung
Die Cloud-Dateiverwaltung berücksichtigt alle Dateitypen des EPOCH 6LT. Dadurch ist die Berichterstellung und Kommunikation Ihrer Prüfergebnisse einfacher denn je.
Dynamische DAC/TVG: Vergleich der Signalamplitude als prozentualer Anteil oder als dB-Pegel mit einer DAC-Kurve oder einer mit der zeitabhängigen Verstärkungsregelung festgelegten Referenzechoamplitude. Die DAC-Version umfasst standardmäßige, anwendungsspezifische DAC-Warnkurven und 20 % - 80 % DAC-Ansichten.
DGS/AVG: Vergleich der Signalamplitude mit einem DGS/AVG-Diagramm, das die Abhängigkeit von Echohöhe, Fehlergröße und Abstand vom Schallkopf anzeigt.
AWS D1.1/D1.5: Dynamische Reflektorfehlerberechnung für verschiedene AWS-konforme Schweißnahtprüfungen. Die Prüfung wird rationalisiert, weil das Berechnen von Hand entfällt.
Zusätzliche Einsatzflexibilität: Optionale Softwarefunktionen
Korrosionsmodul: Für die Korrosionsprüfung; diese Funktion aktiviert automatische Ultraschalleinstellungen entsprechend der Schallkopfauswahl mit automatischer Erkennung für alle Standard-Sender-Empfänger-Prüfköpfe von Evident zur Korrosionsmessung, automatische Verstärkungsregelung, einen Dickenmessalgorithmus, Umwegfehlerkorrektur und Ausgleich der Schallkopfabnutzung mit einer automatischen Nullabgleichsfunktion („Do-Zero“). Das Modul bietet auch eine farbcodierte Rasteransicht, die die Berichterstellung der Korrosionsprüfung vereinfacht.
Rückwandechoabsenkung (BEA): Abschwächung des Rückwandechos im Prüfteil in dem durch Blende 2 definierten Bildschirmbereich. Die BEA-Software ermöglicht die Überwachung des Rückwandechoabfalls während der Prüfung mit hohem Verstärkungspegel.
Back Wall Echo Attenuator (BEA): Attenuates the back wall of an inspected part using the screen region defined by Gate 2. BEA software enables the user to monitor for back wall drop off while scanning at a high gain level.
Technische Angaben
Allgemeine Angaben
Eingänge/Ausgänge
(1) USB 2.0 Full Speed-Client (Typ Mini B)
Betriebsumgebung
Impulsgenerator
Empfänger
0,2 MHz bis 26,5 MHz bei −3 dB (ISO-22232 kompatible Version)
Sieben (7) digitale Filtersätze (mit ISO-22232 kompatible Version)
Justierung
Senkrechteinschallung (erstes Rückwandecho oder Echo-Echo)
Schrägeinschallung (Schallweg oder Tiefe)
Blenden
Messwertanzeige
Anwendungen

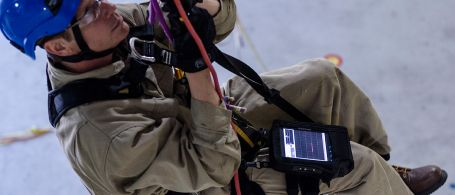

Prüfgerät EPOCH 6LT für Prüfungen in Verbindung mit der Seilzugangstechnik
Das Prüfgerät EPOCH 6LT verfügt über Eigenschaften, mit denen Prüfungen in Verbindung mit der Seilzugangstechnik erleichtert werden und Prüfer sicher arbeiten können – es ist für die Bedienung mit einer Hand optimiert und lässt sich leicht an einem Bein oder einen Klettergurt befestigen.

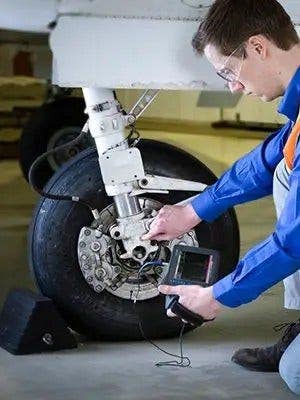

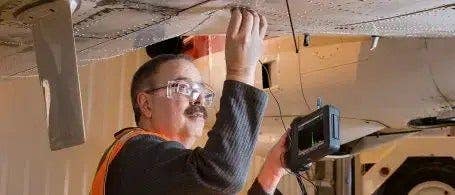

Prüfgerät EPOCH 6LT für Anwendungen, die ein hohes Maß an Beweglichkeit und Flexibilität erfordern
Prüfer benötigen für die zerstörungsfreie Prüfung in Industrien, die ein hohes Maß an Beweglichkeit und Flexibilität erfordern, ein leichtes und leistungsfähiges Gerät. Das Prüfgerät EPOCH 6LT erfüllt diese Anforderungen. Es kann komfortabel mit einer Hand gehalten werden und ist so klein, dass es leicht in einer Tasche zusammen mit anderen Geräten verstaut werden kann.
