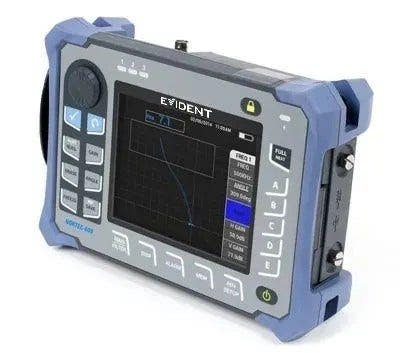

NORTEC 600 Wirbelstromprüfgerät
Evident konzentriert seine neuesten Fortschritte in der Entwicklung von hochleistungsfähigen Digitalschaltkreisen und der Wirbelstromprüfung in einem einzigen kompakten, robusten, tragbaren Gerät – dem NORTEC 600 Wirbelstromprüfgerät. Mit seinem klaren und hellen VGA-Bildschirm von 5,7 Zoll und dem echten Vollbildschirmmodus stellt das Wirbelstromprüfgerät NORTEC 600 die Wirbelstromsignale unter allen Lichtverhältnissen gut sichtbar und kontrastreich dar.
NORTEC 600 ZfP-Lösungen
Übersicht
Evident konzentriert seine neuesten Fortschritte in der Entwicklung von hochleistungsfähigen Digitalschaltkreisen und der Wirbelstromprüfung in einem einzigen kompakten, robusten, tragbaren Gerät – dem NORTEC 600 Wirbelstromprüfgerät. Mit seinem klaren und hellen VGA-Bildschirm von 5,7 Zoll und dem echten Vollbildschirmmodus stellt das Wirbelstromprüfgerät NORTEC 600 die Wirbelstromsignale unter allen Lichtverhältnissen gut sichtbar und kontrastreich dar.
Die neu ausgelegte Benutzeroberfläche des NORTEC 600 Wirbelstromprüfgeräts integriert die intuitive Navigation mit Drehknopf der NORTEC Vorgängermodelle und kombiniert sie mit der einfachen Menüstruktur und den rationellen Direktzugriffstasten anderer bekannter Geräte von Evident. Das NORTEC 600 Wirbelstromprüfgerät, erhältlich in vier vielseitigen Modellen, bietet eine breite Palette an innovativen Funktionen, wie das Menü zur Anwendungsauswahl, die Anzeigeart „Alles-in-1“, Messwerte in Echtzeit und die Justierung des Signals im Einfriermodus. Hierdurch wird die Prüfung für Prüfer aller Erfahrungsstufen einfach und schnell.
Zuverlässig und robust
Mit seinem praxiserprobten Gehäuse ist das NORTEC 600 Wirbelstromprüfgerät für eine lange Prüfdauer in rauer Prüfumgebung im Außeneinsatz gebaut. Die Haltbarkeit des Gehäuses und die Widerstandsfähigkeit unter extremen Wetterbedingungen machen das NORTEC 600 zu einem Gerät, das in allen Anwendungsbereichen der Wirbelstromprüfung volles Vertrauen verdient.
Hauptmerkmale
- Für die Anforderungen von IP66 entwickelt.
- Entspricht EN-15548.
- Lange Akkulaufzeit (bis 10 Stunden).
- Heller 5,7 Zoll (14,5 cm) VGA-Bildschirm.
- Vollbildschirmoption in allen Anzeigemodi.
- Bessere Filter für den Einsatz mit Rotierscannern.
- Intuitive Benutzeroberfläche mit voreingestellten Anwendungen.
- Alle Einstellungen auf einer Konfigurationsseite.
- Frequenzen von 10 Hz bis 12 MHz.
- Automatischer Sondenabgleich (BNC-Anschluss).
- Bis zu zwei Messwerten in Echtzeit.
- Wahres automatisches Mischen.
- Speicherkapazität bis zu 500 Dateien (Programm und Daten).
- Dateivorschau auf dem Gerät.
Portabel und geringes Gewicht
Das NORTEC 600 wiegt nur 1,6 kg und wird mit einer werkseitig angebrachten Handschlaufe geliefert, die direkten Daumenzugriff auf die wichtigsten Tasten ermöglicht und das Gerät noch vielseitiger macht.
Vielseitigkeit und Kompatibilität
Vier Modelle für alle Prüfanforderungen
Das NORTEC 600 ist in vier vielseitigen Modellen erhältlich und erfüllt so die meisten Prüfanforderungen. Angefangen beim Basismodell stehen mit jedem Gerät mehr Funktionen zur Verfügung. Für maximale Benutzerfreundlichkeit können sogar zusätzliche Funktionen per Fernschaltung entriegelt werden.
Zwei Sondenanschlüsse

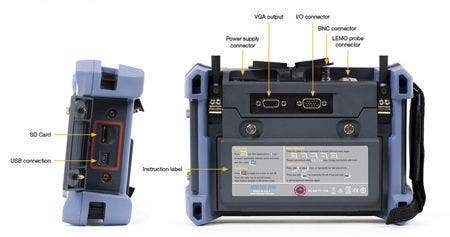

Alle Modelle verfügen über einen universellen Standard LEMO-Anschluss (16-polig) sowie einen BNC-Anschluss für Absolutsonden. Der Anschluss wird in der Benutzeroberfläche ausgewählt, und das Gerät gleicht dann bei Auswahl des BNC-Anschlusses die Sonde automatisch ab.
Der LEMO-Anschluss (16-polig) unterstützt auch die NORTEC PowerLink Technologie, die codierte Sonden erkennt und das Gerät automatisch entsprechend der Sonde einstellt, um die Konfiguration zu beschleunigen.
Mit aktuellen Verfahren und anderen Herstellern kompatibel.
Um die Prüfung zu vereinfachen, enthält das NORTEC 600 alle älteren Modi und Layouts von NORTEC-spezifischen Verfahren, aber auch die von vielen anderen Geräteherstellern. Standard-Impedanzebene, Zeit-/Amplitudendarstellung, unterteilter Bildschirm, einstellbarer Nullpunkt, Fadenkreuz, verbesserte Filter, Anzeige eines Referenzsignals und mehrere andere nützliche Funktionen gehören alle zum Lieferumfang des NORTEC 600.
Um die Kompatibilität mit den Sonden und Rotierscannern anderer Hersteller zu erhöhen, gehören zum Zubehör des NORTEC 600 auch Kabel und Adapter, wie u. a. ein 12-poliger LEMO- und ein 1-poliger Fischer-Anschluss. Mit dem richtigen Adapter oder Scannerkabel ist es möglich, von all den herausragenden Fähigkeiten des NORTEC 600 zu profiteren, ohne zusätzliche Mittel in Sonden und anderes Zubehör investieren zu müssen.
Einer der klarsten Bildschirme der Branche

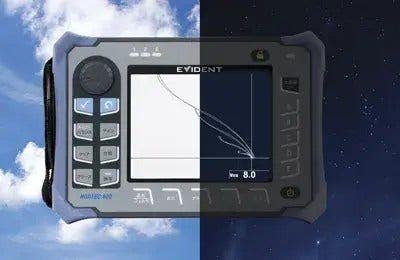

Klares Bild auf dem VGA-BildschirmDas NORTEC 600 besitzt einen der klarsten Bildschirme auf dem Markt für tragbare Wirbelstromgeräte. Dank der einzigartigen Klarheit, Auflösung und Definition des 5,7 Zoll VGA-Bildschirms können Wirbelstromsignale sogar aus einer gewissen Entfernung interpretiert werden. Die auswählbaren Farbvorlagen stellen sicher, dass die Anzeige immer klar und leicht abzulesen ist, ob im Freien oder in Innenräumen. |
Echte Vollbildanzeige
Außer durch seine beachtliche Größe und Klarheit zeichnet sich der Bildschirm des NORTEC 600 auch durch einen neuen Vollbildmodus aus, der mit einem einfachen Tastendruck aktiviert wird.
Der Vollbildmodus ist für alle Anwendungen und in allen Anzeigemodi verfügbar und ist wirklich praktisch, wenn Signale über eine längere Zeit abgelesen werden.
Je nach Modell stehen folgende Ansichten zur Verfügung:
- Eine Impedanzebene.
- Zwei Impedanzebenen.
- Zeit-Amplitudendarstellung (Y-/T-Ansicht).
- Geteilter Bildschirm (Impedanz + Y-/T-Ansicht).
- Wasserfallanzeige.
- Zwei Impedanzebenen.
- Anzeige von bis zu 3 einstellbaren Prüfspuren gleichzeitig (ALLE-in-1).
Einfache Integration des NORTEC 600
|
Das NORTEC 600 fügt sich nahtlos in jedes Wirbelstromprüfsystem ein. Seine zahlreichen Software- und Hardwarefunktionen ermöglichen eine konsistente Fehlerprüfung in jeder Industrieumgebung. Bei der Entwicklung der Spezifikationen und der Funktionen des NORTEC 600 wurde stets die Integration berücksichtigt.
|
Benutzeroberfläche
Intuitive und bedienerfreundliche Benutzeroberfläche
Produktivität und Einfachheit kombiniert
Zielvorgabe bei der Entwicklung der Benutzeroberfläche des NORTEC 600 Wirbelstromprüfgerätes war eine optimale Kombination von Einfachheit, Rationalität und Intuitivität. Das Ergebnis ist ein völlig neu ausgelegtes Navigationssystem, das die Lernzeit erheblich verkürzt, ohne die Produktivität auch bei Prüfern mit geringer Erfahrung einzuschränken.
Alle Vorteile der überarbeiteten Benutzeroberfläche liegen in mehr als 15 Sprachen vor.
Anwendungsmenü und Menü für alle Einstellungen
Um den Kundenwünschen entgegenzukommen, enthält das neue, sorgfältig ausgearbeitete Anwendungsmenü des NORTEC 600 werkseitig vorprogrammierte Einstellungen, um bei der Justierung Zeit zu sparen. Das Gerät besitzt zudem ein Konfigurationsmenü (Alle Einst.), in dem alle Parameter gleichzeitig auf dem Bildschirm angezeigt werden. So kann das Gerät schnell für ein bestimmtes Verfahren konfiguriert werden.
Signaljustierung im Einfriermodus
Mithilfe dieser neuen, innovativen Funktion des NORTEC 600 kann der Prüfer seine Aufmerksamkeit voll auf die Bewegung der Sonde richten, um sicherzustellen, dass diese richtig abtastet. Danach können Verstärkung und Phasenlage bei eingefrorenem Signal geändert werden.
Einfache Archivierung und Berichterstellung
Speichern von Daten oder Anzeige eines Referenzsignals – umgehend, mit einem Tastendruck
Nach einmaligem Drücken der Speichertaste werden umgehend die aktuellen Einstellungen (Programme) und Signale (Daten) im Gerätespeicher abgelegt - in einer einzigen Datei für mehr Komfort und Benutzerfreundlichkeit.
Die Aufzeichnungsfunktion kann darüber hinaus verzögert werden, um Hand und Sonde richtig positionieren zu können, bevor die Prüfbewegung beginnt. Der Gerätespeicher kann bis zu 500 Dateien fassen, die ggf. auf ein anderes Gerät oder einen Rechner übertragen werden können.
Dazu wird einfach die Taste SAVE gedrückt, während ein aktives Signal auf dem Bildschirm angezeigt wird. Dadurch wird dieses Signal als Hintergrundreferenz gespeichert.

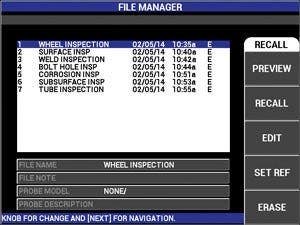

Intuitive Dateiverwaltung
Das Dateiverwaltungsmenü wurde völlig überarbeitet und verbessert – ohne die Bedienerfreundlichkeit oder die Produktivität zu beeinträchtigen. Es verfügt über eine neue Funktion zur Dateivorschau, mit der sich die Dateien visuell durchlaufen lassen. Wenn die gewünschte Datei gefunden ist, kann sie nach Belieben aufgerufen werden.
Im Dateiverwaltungsmenü können auch mit einer minimalen Anzahl Schritte alle Dateien bearbeitet, überschrieben oder gelöscht werden. Der integrierte Text-Editor ist praktisch für das Umbenennen von Dateinamen, Nutzernamen und Geräteinformationen oder für das Hinzufügen von Notizen vor Ort.

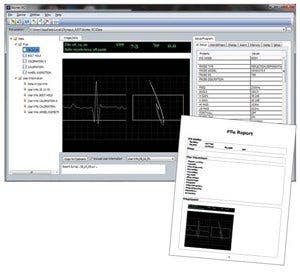

Einfache Archivierung mit der NORTEC PC Software
Mit der neuen NORTEC PC Software können jederzeit während der Prüfung gespeicherte Fehlerindikationen angesehen werden. Mit der NORTEC PC Software können Dateien auch leicht zwischen dem NORTEC 600 und einem Rechner ausgetauscht werden. Die Übertragung erfolgt über ein USB-Kabel und alle Dateien lassen sich schnell herunter- oder hochgeladen. Auf dem Rechner können die Dateien angezeigt, kopiert oder als PDF-Bericht exportiert werden. Die Software besitzt auch die neue Funktion „PDF ALL“, mit der der gesamte Prüfbericht mit einem einzigen Mausklick erstellt wird, was die Archivierung wesentlich erleichtert.
Anwendungen
Hervorragende Signalleistung für reale Anwendungsbereiche
Oberflächenprüfung
Die hochleistungsfähige Elektronik auf dem neuesten Stand der Technik und der außergewöhnlich klare Bildschirm des NORTEC 600 liefern eine beispiellose Signalqualität für die Oberflächenprüfung.

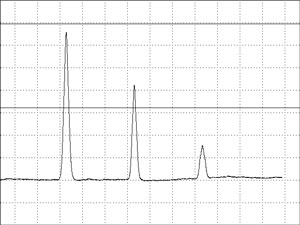

Das NORTEC 600 enthält auch alle Standardfunktionen für die Oberflächenprüfung mit mittlerer und hoher Frequenz, inklusive Anzeige der Impedanzebene, 10×10-Raster, Zeit-Amplitudendarstellung, verschiedene Alarmkonfigurationen, automatisches Liftoff usw.

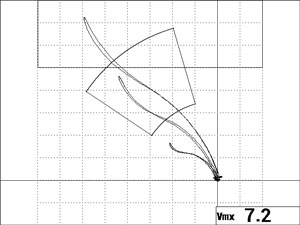

Neu hinzugekommene Merkmale, wie ein Fadenkreuz für den Nullpunkt, feines (erweitertes) Raster und Web-Raster und ein Schaltkreis für den Sondenabgleich (mit BNC-Anschluss) machen das NORTEC 600 zu einem extrem fähigen Oberflächenprüfgerät.
Felgenprüfung
Das Leistungsniveau der hochentwickelten Schaltkreise des NORTEC 600 zeigt sich am besten bei der Felgenprüfung. Die für diese Anwendung eingesetzten Sonden erzeugen gewöhnlich Signale von niedriger Amplitude, weswegen oft ein Verstärker eingesetzt werden muss. Der große Verstärkungsbereich (1 dB – 100 dB) und die Elektronik auf dem Stand der Technik des NORTEC 600 erzeugen hingegen Signale von höchster Qualität, die einen Verstärker überflüssig machen.
Verbesserte Filter für die Nietlochprüfung (600S und 600D)
Die vereinfache Konfiguration und das verbesserte Filtersystem des NORTEC 600 machen es zu dem idealen Gerät für die Prüfung von Nietlöchern mit Rotierscannern. Die neuen Filter des NORTEC 600 sind in der Standardeinstellung auf die typische Signalform bei der Nietlochprüfung, das heißt auf die Form einer 6 eingestellt. Falls gewünscht, können die Filter auch auf eine Achterform eingestellt werden. Um die Konfiguration weiter zu vereinfachen, kann der Prüfer die neue Link-Option aktivieren, mit der die Filtereinstellung automatisch an die Einstellung der Scanner-Geschwindigkeit angepasst wird.
Messen von Leitfähigkeit und Beschichtungsdicke (600C, 600S and 600D)
Der verbesserte Leitfähigkeitsmessmodus des NORTEC 600 besitzt einen neuen, unkomplizierten Justierassistenten, selbst für anwendungsspezifische Justierkörper für die Leitfähigkeit und die Beschichtungsdicke. Das NORTEC 600 kann die Leitfähigkeit sowie nicht leitfähige Beschichtungsdicken bis 0,64 mm auf ferritischen und nicht ferritischen Werkstoffen messen.
Optimiert für die Schweißnahtprüfung

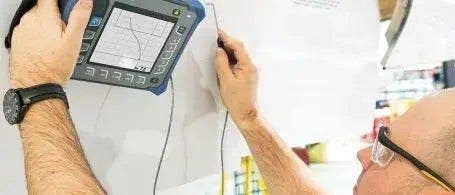

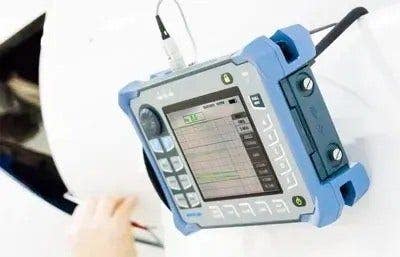

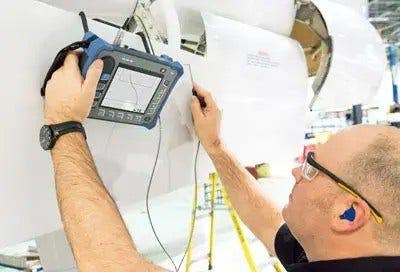

Dank seines Tragbarkeit, seiner Robustheit und Haltbarkeit ist das NORTEC 600 ideal geeignet für die Schweißnahtprüfung in extremer Prüfumgebung. Für die Schweißnahtprüfung mit seilgestützter Zugangstechnik kann ein Brustriemen an den vier Halteringen befestigt werden.
Das NORTEC 600 besitzt einen prüfbereiten Schweißnaht-Setup, der die Vorbereitung des Geräts und die Justierung vereinfacht. Die Dicke von Farbschichten kann sowohl im Einzelfrequenz- als auch im Zweifrequenzbetrieb (nur mit NORTEC 600D) beurteilt werden.
Unterstützung älterer Index-Scannern-Modelle für kritische Lochprüfung (600S und 600D
Mit dem NORTEC 600 ist die Prüfung von kritischen Löchern einfach und zuverlässig. Durch die Unterstützung des indexierenden Rotierscanners PS5, der verbesserten Wasserfalldarstellung und dem neuen Schichten-Cursor, kann das NORTEC 600 die Lage von Fehlern in Verbundwerkstoffen genau anzeigen.
PS5-AL-Index-Scanner (älteres Modell)
Wasserfallanzeige mit dem neuen Cursor zur Auswahl einer Schicht
Innovationen in der Zwei-Frequenz-Prüfung
Anzeigeart Alle-in-1 (600D)

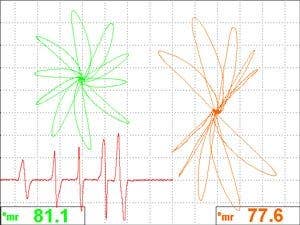

Mit der neuen Anzeigeart Alle-in-1 können bis zu drei konfigurierbare Prüfspuren für Frequenz 1, Frequenz 2 und gemischte Kanäle angezeigt werden. Jeder Kanal kann als Impedanz oder als Zeit/Amplitude dargestellt werden, mit unabhängiger Einstellung der Position auf dem Bildschirm.
Automatisches Mixen (600D)
Die neue Auto-Mix-Funktion des NORTEC 600 mixt Signale augenblicklich, so dass das Restsignal (subtrahiertes Signal) auf ein Minimum reduziert wird. Dies ist bei der Inspektion von Wärmetauscherrohren besonders zweckdienlich.
Anzeige der Messwerte in Echtzeit
Mit der Messwertanzeige in Echtzeit können wahlweise bis zu zwei Signalwerte auf dem normalen Bildschirm oder dem Vollbildschirm angezeigt werden. Durch die Anzeige verschiedener Messwerte werden die unterschiedlichen Amplituden der Phasenlagen des Signals verdeutlicht.
- Auswahl von drei Amplitudenmesswerten (Spitzenwerte): horizontal, vertikal oder Magnitude
- maximaler horizontaler oder vertikaler Abstand vom Nullpunkt
- Winkel (Phasenlage) des Signals, angezeigt als Spitzenwert
Technische Angaben
Gehäuse
Rowspan=5
Betriebsbedingungen
Rowspan=3
Bildschirm
Rowspan=4
Konnektivität und Speicher
Rowspan=2
Benutzeroberfläche
Rowspan=3
Wirbelstrom (alle NORTEC Modelle)
Rowspan=10
(insgesamt 13,3 Skalenteile mit Raster FEIN).
Leitfähigkeit (NORTEC 600C, NORTEC 600S und NORTEC 600D)
Rowspan=3
Zweifrequenzbetrieb (NORTEC 600D)
Rowspan=2
Das Prüfgerät NORTEC 600 Ex erfüllt die Anforderungen der ATEX-Richtlinie und kann für die Arbeit in explosionsgefährdeten Bereichen eingesetzt werden. Weitere Informationen finden Sie hier FAQ zur ATEX-Direktive.
Standardlieferumfang
Das NORTEC 600 steht in folgenden Konfigurationen zur Verfügung:
Modell: Basismodell, Leitfähigkeit (C), Scanner (S) und Zweifrequenzbetrieb (D).
Netzkabel: Mehr als 11 Kabelmodelle (für das Netzteil/Ladegerät).
Tastenfeld und Anweisungsschild: Englisch, International (Symbole), Chinesisch oder Japanisch.
Kurzanleitung in Druckausgabe: In mehr als 9 Sprachen.
Lieferumfang für alle Modelle des NORTEC 600*: NORTEC 600 Gerät mit werkseitig angebrachter Handschlaufe, Kurzanleitung in Druckausgabe, Werkszertifikat, robuster Transportkoffer, Netzteil/Ladegerät mit Netzkabel, Lithium-Ionen-Akku, Batteriehalterung für Alkali-Mangan-Zellen, USB-Übertragungskabel, microSD Speicherkarte mit Adapter und eine CD mit NORTEC PC Software und Benutzerhandbüchern.
*Der Standardlieferumfang kann von Land zu Land verschieden sein. Kontaktieren Sie Ihren zuständigen Kundendienst.
Zusätzlich inbegriffenes Zubehör nur für das Modell NORTEC 600C : Sonde zur Leitfähigkeitsmessung, 19 mm, 60 kHz, Justierkörper zur Leitfähigkeitsmessung (2er Satz: 29 % und 59 %) und Justierscheiben.
