AxSEAM Scanner
Der halbautomatisierte AxSEAM Scanner erleichtert die Prüfung von langen Schweißnähten bei Rohren. Das ScanDeck Modul dient zur Kontrolle der Prüfgeschwindigkeit und der Ankopplung und zum Start der Datenerfassung mit dem OmniScan Prüfgerät. Einfach verstellbare Sensorhalterungen unterstützen 4 Sensoren und ermöglichen die Prüfung mit PA, TOFD und TFM.
Überblick

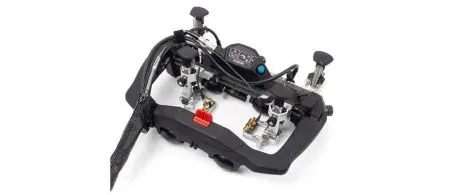

Halbautomatisierter AxSEAM Scanner für die Prüfung von langen Schweißnähten
Das einfache Design des AxSEAM Scanners ist für die Prüfung von langen Schweißnähten (wie widerstandsgeschweißten Rohre), sodass erforderliche Anpassungen bezüglich der verschiedenen Rohrdurchmesser, des Sensorabstands oder der Prüfausrichtung minimiert werden.
Dank des innovativen ScanDeck Moduls wird nur ein Prüfer benötigt, um die Prüfung einzustellen und durchzuführen, ohne das das Prüfdatenerfassungsgerätgesteuert oder überwacht werden muss. Die einfach einzustellenden Sensorhalterungen in neuem Design unterstützen bis zu vier Sensoren für Phased-Array (PA) und Laufzeitbeugung (TOFD).
Vielfältige Multitechnologie-Lösung

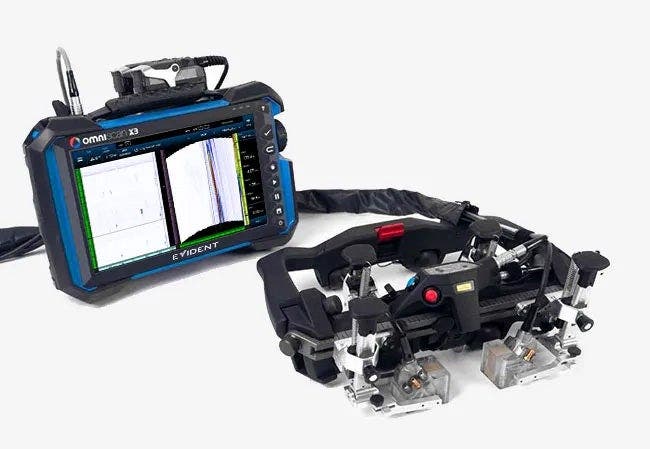

Unter Verwendung des OmniScan X3 Prüfgeräts ermöglicht der AxSEAM Scanner eine schnelle PA/TOFD-Prüfung von langen Schweißnähten, sowie eine gezieltere Prüfung des Prüfbereichs mithilfe der TFM-Funktion (Total Focusing Method), ohne die Sensoren austauschen zu müssen.
TFM bietet einen einheitlichen Fokus im Prüfbereich, was die Bestimmung von schwer erkennbaren Fehlern erleichtert, die typisch für widerstandsverschweißte lange Schweißnähte (wie vertikale Fehler und Hakenrisse) sind.
Vielseitige Konfiguration
Der AxSEAM Scanner ist ein vollständiges Scannersystem, das nur geringfügige Änderungen zum Umschalten zwischen dem Scannen von Schweißnähten in Längsrichtung und Umfangsrichtung erfordert.
Prüfung in Längsrichtung
Der AxSEAM Scanner kann lange Schweißnähte an Rohren mit einem AD ab 152,4 mm (6 Zoll) prüfen bis zu flachen Oberflächen prüfen
Prüfung in Umfangsrichtung
Mit 2 Sensoren kann der AxSEAM Scanner für die Prüfung von Rohren in Umfangsrichtung mit einem AD ab 114 mm (4,5 Zoll) eingesetzt werden. AD

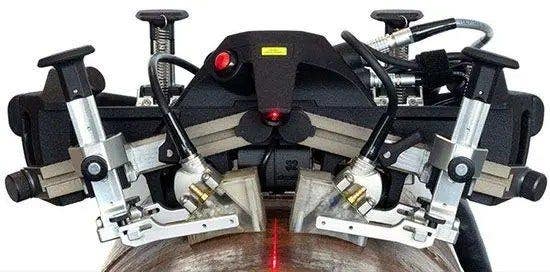

Mit 4 Sensoren kann er für die Prüfung in Umfangsrichtung an Rohren mit einem AD ab 254 mm (10 Zoll) eingesetzt werden. AD [ein Rohr mit einem AD von 324 mm (12,75 Zoll) ist hier abgebildet)
Merkmale
Sensorhalterungen in neuem Design

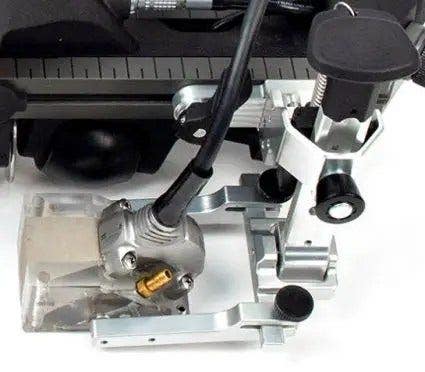

Unterstützen einfaches Einstellen von Sensor und Vorlaufkeil, eine stabile Sensorausrichtung und gleichmäßiges Ankoppeln. Das innovative Sensordesign umfasst folgende Merkmale:
- Werkzeugfreies Austauschen der Sensoren
- Einstellbar für verschiedene Vorlaufkeilkeilgrößen
- Vertikale Haltevorrichtung erleichtert das Austauschen von Sensor und Vorlaufkeil und die Handhabung
- Einstellbarer Druck für den Vorlaufkeil an der Rohroberfläche
Kontrolle der Datenintegrität mit dem ScanDeck Modul
Das ScanDeck Modul befindet sich im Sichtfeld und bietet praktische Anzeigen und Funktionen, mit denen man sich auf die Prüfung konzentrieren kann:
- Zur Überwachung der Prüfgeschwindigkeit und Kopplung, um Datenlücken auf dem OmniScan X3 Prüfgerät zu vermeiden
- Verbundener Weggeber kann auf Null gestellt und die Datenerfassung kann mit einem OmniScan Prüfgerät (beliebiges Modell) gestartet werden
- Aktivierung der Laserlichtführung zum Beibehalten der Prüfbahn oder der Markierung
Weitere Hauptmerkmale des AxSEAM Scanners:
- Patentierte kuppelförmige Räder passen sich an die Rohre an, sodass Durchmesser basierte Änderungen entfallen
- Magnetische Räder und Bremsvorrichtung halten den Scanner an der Position am Rohr
- Intuitiver, Einstellungsmechanismus und Steuerung, ohne Werkzeug
- Praktischer Kabelmantel
- 4 Sensorhalterungen für PA- und TOFD-Sensoren
