HSMT-Flex Scanner
Der HSMT-Flex Scanner erleichtert die einachsige codierte Prüfung von Rundschweißnähten an Rohren. Der Scanner wird mit vier unserer Sensorhalterungen der nächsten Generation geliefert, die insgesamt acht Sensoren und vier optionale Sensorhalterungen aufnehmen können.
Intelligentere, besser anpassbare Prüfung von Rundschweißnähten

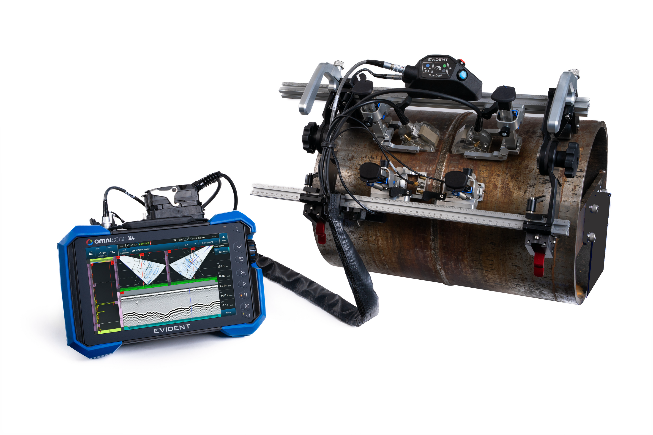

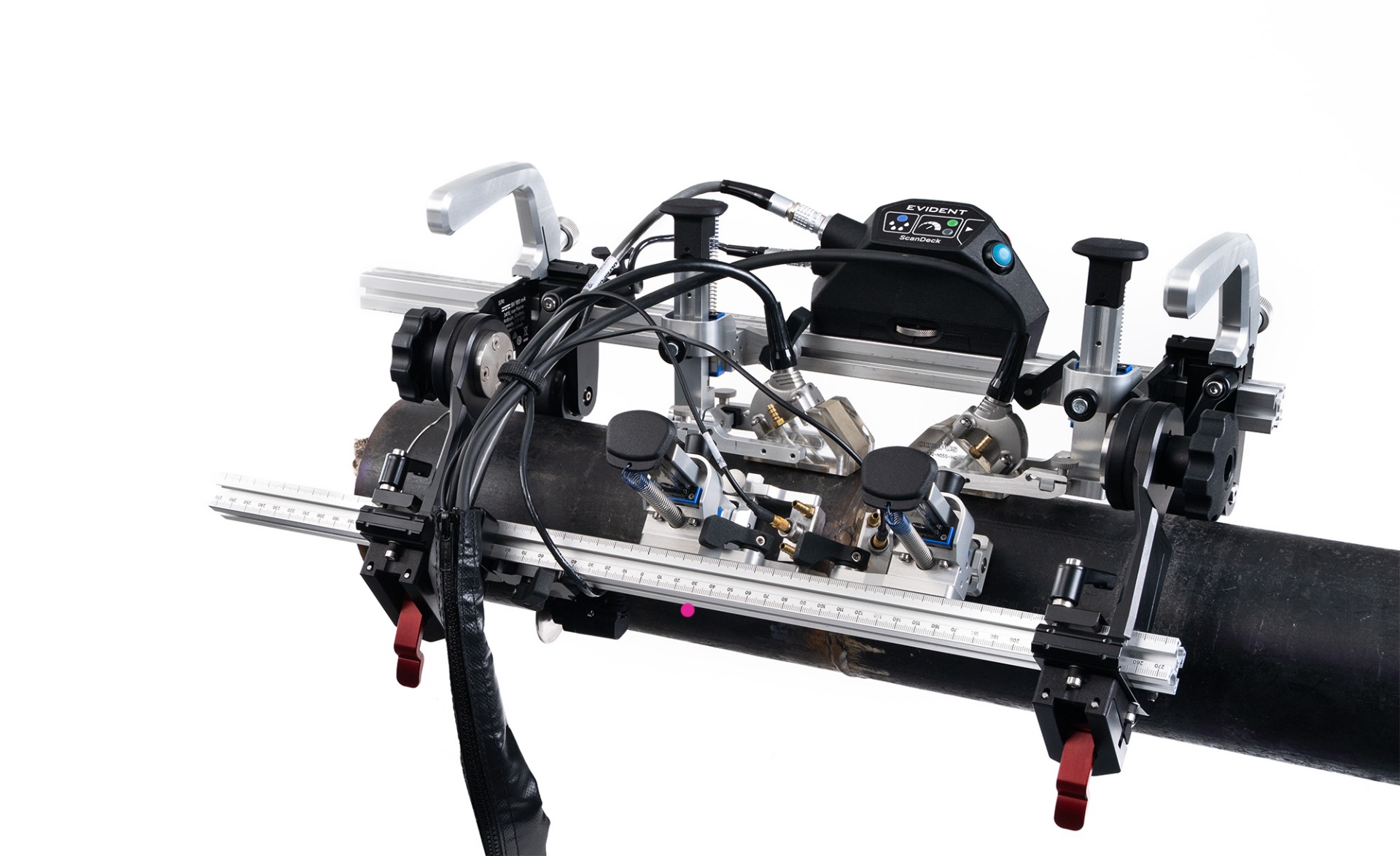

Der HSMT-Flex™ Scanner der nächsten Generation optimiert die Ultraschallprüfung von codierten Rundschweißnähten durch Designverbesserungen, die das Risiko von erneuten Scans verringern, die Einrichtung vereinfachen und eine hochwertige Datenerfassung unterstützen – so können Prüfer in anspruchsvollen Umgebungen effizienter und sicherer arbeiten. Der HSMT-Flex Scanner wird mit Magneträdern an der Oberfläche befestigt und kann Rohraußendurchmesser von 114 Millimetern bis hin zu ebenen Flächen prüfen. Sein Klappmechanismus sorgt dafür, dass alle federbelasteten Sensorhalter einen gleichmäßigen und senkrechten Anpressdruck auf die Prüffläche ausüben. Der HSMT-Flex Scanner ist jetzt auch als Hochtemperaturmodell erhältlich und unterstützt auch Prüfungen auf heißen Oberflächen, wodurch Ausfallzeiten minimiert und die Integrität der Anlagen gewährleistet werden können.
Leistungsmerkmale
Sicherstellung der Datenqualität und Verringerung von Scan-Wiederholungen
- Echtzeitüberwachung und Warnmeldungen
Mit dem optionalen ScanDeck™ Modul kann die Erfassung auf dem OmniScan-Prüfgerät aus der Ferne gestartet werden. Es überprüft auch die Kopplung des Sensors und warnt vor überhöhter Abtastgeschwindigkeit, wodurch Datenverluste vermieden werden und die Zuverlässigkeit der Prüfung erhöht wird. - Integrierte Laserführung
Die im ScanDeck-Modul integrierte Laserführung unterstützt die präzise Ausrichtung des Scanners, um eine optimale Schweißnahtabdeckung zu gewährleisten. - Smartphone-Integration (optional)

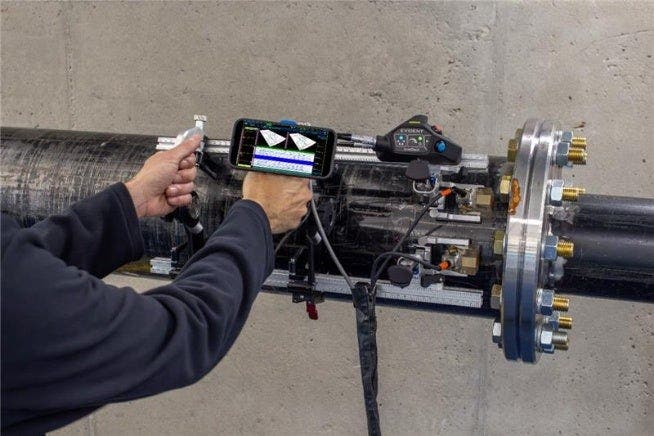

Befestigen Sie ein Smartphone, um die Scandaten live über die OmniScan™ X4 RCS-App zu überwachen – optimieren Sie Ihren Arbeitsablauf und konzentrieren Sie sich ganz auf das Scannen.
Mit weniger Unterbrechungen kontinuierlich arbeiten
- Integriertes Arretiersystem
Arretiert den Scanner, um ein Verrutschen beim Anhalten oder Manipulieren des Geräts zu verhindern und die Datenintegrität zu gewährleisten. - Optimiertes Kabelmanagement
Eine Hülle mit Reißverschluss sorgt für sichere und geschützte Kabel, schafft eine saubere, sicherere Prüfumgebung und reduziert kabelbedingte Unterbrechungen. - Verbesserte verschleißfeste Räder
Langlebige magnetische Gummiräder mit flexiblen Bezügen sorgen für leichtgängiges Rollen und starke Rohrhaftung, ermöglichen eine hohe Datenqualität und minimieren den Wartungsaufwand.
Schnelle Anpassung an unterschiedliche Schweißtypen und Rohrgeometrien
- Werkzeuglose Einstellungen

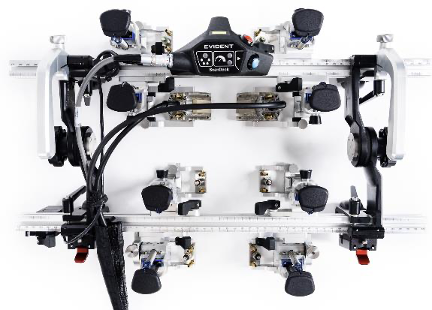

Einfaches Einstellen von Sensorhalterungen, Rahmen, Weggeber, Verbindungskabel-Halterung, ScanDeck™ Modul und Kabelhülle – ganz ohne Werkzeug. Wechseln Sie Keile und Sensoren schnell mithilfe des vertikalen Verriegelungssystems. - Konfigurierbare Sensorhalterung
Befestigen Sie Sensoren innerhalb oder außerhalb des Rahmens, um komplexe Geometrien wie Rohr-Bauteil-Konfigurationen zu scannen. - Auswahl verschiedener Rahmenlängen
Erweitern Sie den Rahmen, um bis zu 8 Sensoren (PA und TOFD) mit größeren PCS für dickwandige Teile aufzunehmen, oder verkleinern Sie ihn, um ihn an enge Prüfbereiche anzupassen.

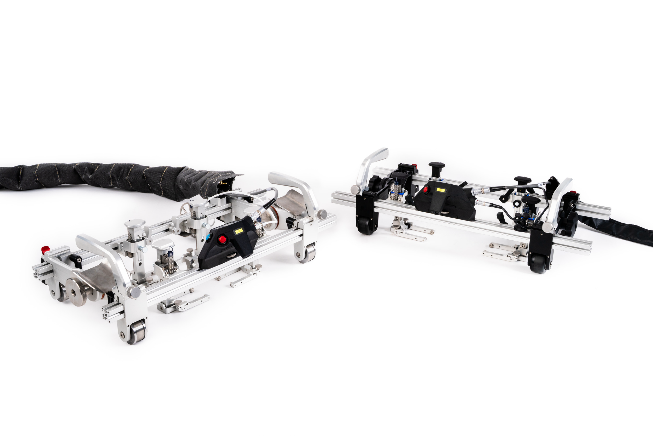

Hochtemperaturmodell
Minimieren Sie Ausfallzeiten durch sichereres, zuverlässiges Hot-Surface-Scanning

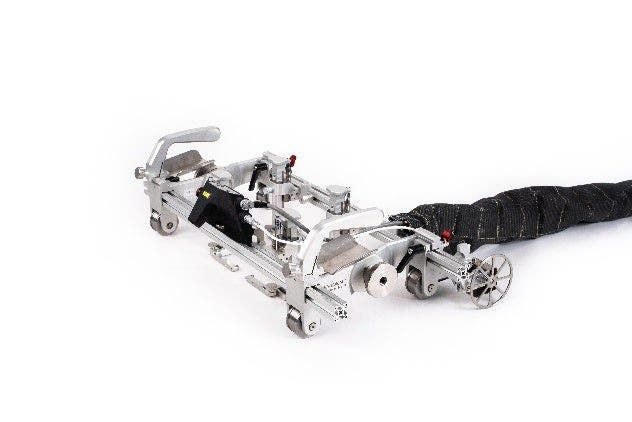

- Der Hochtemperatur-HSMT‑Flex HT-Scanner ermöglicht kontinuierliche Prüfungen bei Oberflächentemperaturen von bis zu 350 °C*. Prüfungen können vor Abschluss der Abschaltungen durchgeführt werden, was eine frühzeitigere Fehlererkennung und eine effizientere Wartungsplanung ermöglicht.
- Hitzebeständige Komponenten
Metallräder halten direktem Kontakt mit heißen Oberflächen stand, während alle anderen Teile strahlungsbeständig sind und somit einen sicheren Einsatz in Umgebungen mit hohen Temperaturen ermöglichen. - Betriebliche Effizienz
Überprüfen Sie heiße Rohre, Tanks oder Druckbehälter, ohne auf die vollständige Abkühlung zu warten – erkennen Sie Probleme frühzeitig und reduzieren Sie ungeplante Ausfallzeiten.
*Kontinuierliches Scannen bei bis zu 300 °C mit dem ScanDeck-Modul. Kabel und Hülle vertragen kurzzeitigen Kontakt mit heißen Oberflächen.
