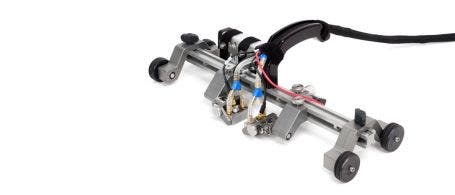

HST-Lite
Die neuen HST-Lite Scanner sind die perfekte Wahl für kostengünstige TOFD-Prüfung mit einem Kanal, bei denen die Signalqualität wichtig ist. Mit der Kombination aus magnetischen Rädchen und federbelasteter Sensorhalterung bietet er die notwendige Stabilität, um Einzeilen-Scans von höchster Qualität durchzuführen. Diese Scanner können einhändig bedient werden und haften auf ferromagnetischen Flächen.

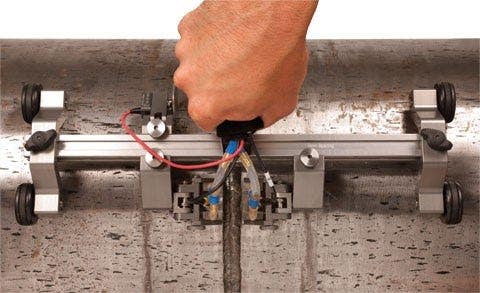

HST-Lite
ZfP-Lösungen
Überblick
Einachsiger Handscanner
Die neuen HST-Lite Scanner sind die perfekte Wahl für kostengünstige TOFD-Prüfung mit einem Kanal, bei denen die Signalqualität wichtig ist. Die Kombination von magnetischen Rädern mit federbelasteter Sensorhalterung bietet die notwendige Stabilität, um Linien-Scans von höchster Qualtität durchzuführen. Dieser Scanner kann einhändig bedient werden und haftet auf ferromagnetischen Flächen.
Dadurch wird das Scannen „Über-Kopf” ermöglicht.Die Scanner-Position kann in Umfangsrichtung auf dünnen Rohren mit 4,5 Zoll Außendurchmesser und auf flachen Flächen eingesetzt werden. Für die Einstellung der unterschiedlichen Scanner-Komponenten werden keine Werkzeuge benötigt.
Allgemeine Leistungsmerkmale
- 2 TOFD-Schallköpfe prüfen in Umfangsrichtung dünne Rohre mit einem Außendurchmesser ab 4,5 Zoll
- Vier magnetische Räder halten den Scanner fest an ferromagnetischen Flächen.
- Leichter Aluminiumrahmen
- Einzeln positionierbare und federbelastete Sensorhalterungen.
- Wasserfester, federbelasteter Weggeber mit Auflösung von 9 Schritt/mm
- Abnehmbarer Griff zur Verringerung der Höhe des Scanners
- Befestigungsvorrichtungen für Versorgungsschläuche
- Rahmenauslegung ermöglicht die Sensoren außerhalb der Räder zu montieren (zwei zusätzliche magnetische Rädern sind dazu erforderlich)
- Eingravierte Referenzangaben auf dem Scanner sowie auf den Sensorhalterungen erleichtern das Messen des Sensorabstands
Standardlieferumfang
- Scannerrahmen mit Griff
- Vier magnetische Räder.
- Mit OmniScan kompatibler, wasserfester federbelasteter Weggeber mit 5 m Kabel
- Zwei federbelastete Arme mit TOFD-Sender-Empfänger-Gabelstück
(31,75 mm breit mit 5 mm Durchmesser Tasten). - Koppelmittelschläuche und Zubehör
- Kabelkanal.
- Tragekoffer.
Anmerkung: Sensoren und Vorlaufkeile sind nicht im Lieferumfang des Scanners enthalten.
Technische Angaben
Optionen
5682 Satz mit fernsteuerbarem Vorverstärker
Teilenummer: 5682-KIT02 [U8779091]
Handwasserpumpe
Teilenummer: WTR-SPRAYER-8L [U8775001]
TomoScan FOCUS LT Weggeberkabeladaptor
Teilenummer: C1-DE15F-BXM-0.30M [U8767107]
Magnetische Räder
Teilenummer: CHAINSCAN-A-MWHEEL [U8779383]
Ersatz-Weggeber
Teilenummer: HST-Lite-SP-ENC [U8775277]
Extra Griff
Teilenummer: HST-Lite-A-Handle [U8775278]
Satz mit TOFD-Sensorhalterung
Teilenummer: HST-Lite-A-PH-TOFD [U8775279 ]
