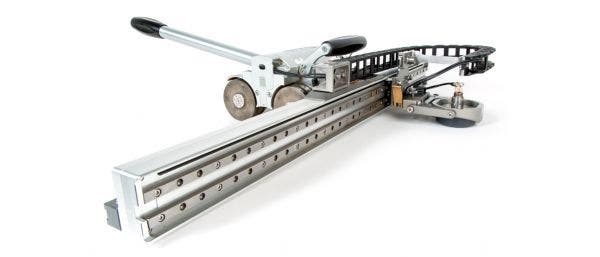

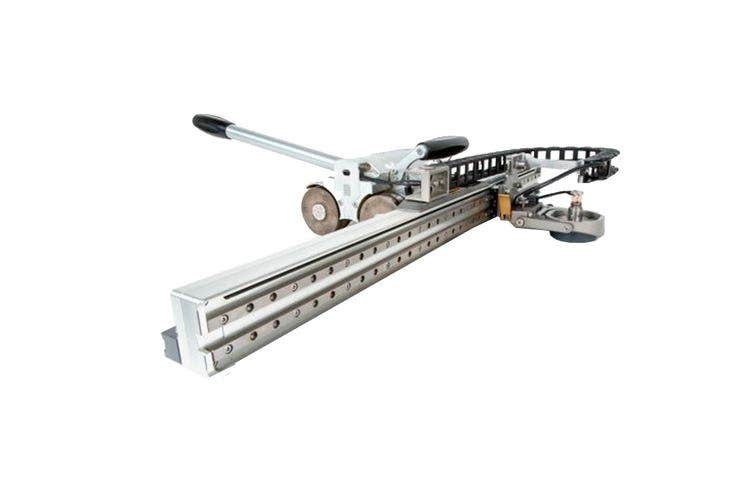

Robuster, motorgesteuerter Scanner auf zwei Achsen

Überblick

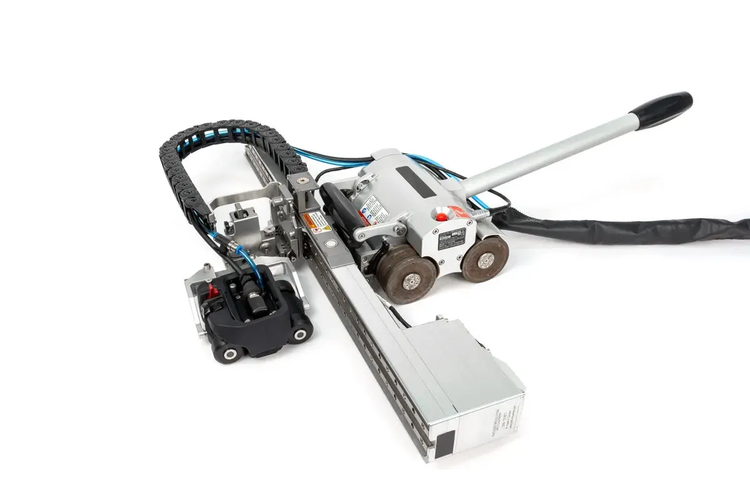

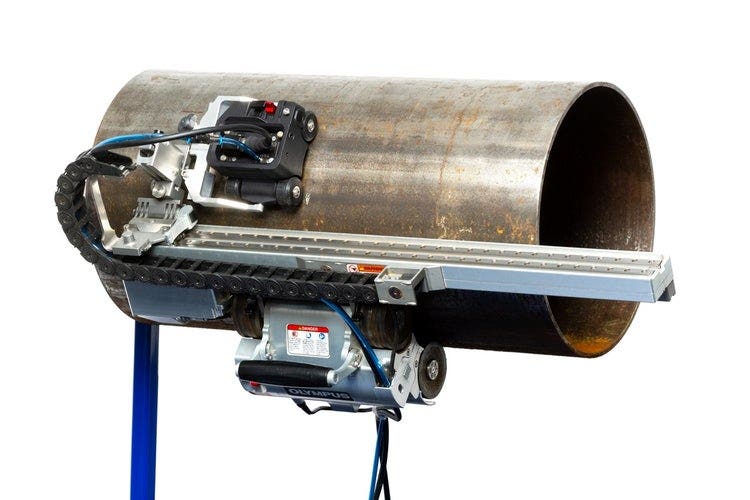

Der robuste und zuverlässige motorgesteuerte MapROVER Scanner vereinfacht und steigert die Produktivität des Scannens auf zwei Achsen für die Korrosionsüberwachung. Unter Verwendung der Phased-Array-Ultraschalltechnologie (PA) vereinfacht das MapROVER System mit seiner robusten und gut ablesbaren Touchscreen-Handfernbedienung die Prüfung, ohne dass ein Laptop oder eine komplexe Motorsteuerungsprogrammierung erforderlich sind. Mit dem stabilen, einmotorigen 4-Radantrieb des MapROVER Scanners können automatisierte PA-Korrosionsdarstellungen in Umfangsrichtung und auf flachen Oberflächen erfolgen. Sie reduzieren den Drift, um problemlos Prüfdaten von hoher Qualität zu erfassen.

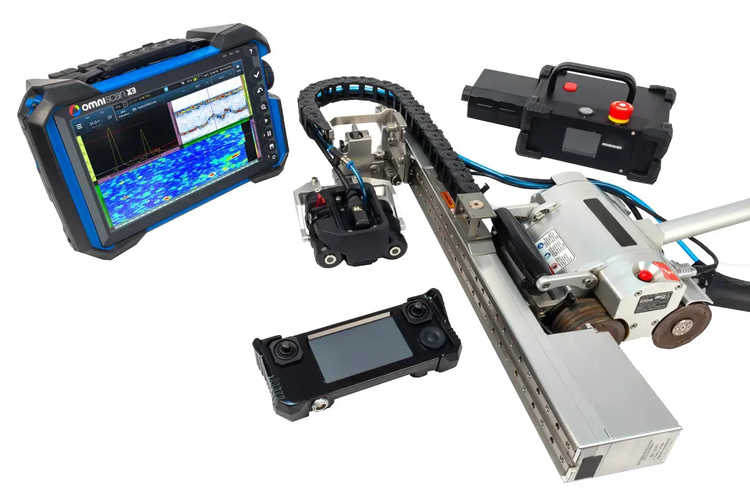

MapROVER System mit dem OmniScan X3 Prüfgerät und HydroFORM

Da es ein vielseitig einsetzbares System ist, sind verschiedene MapROVER Konfigurationen möglich, je nach Anforderung. In Kombination bieten das MapROVER und HydroFORM System zur Korrosionsdarstellung eine leistungsstarke und effiziente Lösung, die eine PA-Darstellung der Restwanddicke und der Anomalien in der Wandmitte ermöglicht. Für Hochtemperaturanwendungen ist der MapROVER HT Scanner mit einer Kühleinheit ausgestattet, die eine automatisierte Korrosionsdarstellung von Oberflächen mit einer Temperatur von bis zu 350 °C ermöglicht. Es können fortschrittliche Techniken, wie TFM (Total Focusing Method) mit einer MapROVER und OmniScan X3 Konfiguration implementiert werden oder zuverlässige und kostengünstige konventionelle S-E-UT-Prüfungen mit unser OmniScan SX Erfassungseinheit durchgeführt werden.

Konfigurationen

Features

Leistungsmerkmale

• Einmotorige Technologie, die alle vier Magneträder antreibt und für eine konstante und geradlinige Datenerfassung mit bis zu 147 mm/s sorgt.
• Motorgesteuerter Rasterarm ermöglicht eine Scanbreite bis zu 600 mm (Breiten von 300 mm, 900 mm und 1600 mm sind als Option erhältlich) und bewegt sich mit einer Geschwindigkeit von bis zu 900 mm/s.
• Touchscreen-Fernbedienung mit zwei Joysticks für Konfiguration mit durchgehender Steuerung oder zeitweiser Steuerung durch den Bediener.
• Zwei automatisierte Scanvorrichtungen sind erhältlich.
• Führt die Datenerfassung mit einem OmniScan SX UT Prüfgerät, einem OmniScan X3 Prüfgerät oder einem FOCUS PX Gerät durch und benötigt weniger als fünf Minuten zur Konfiguration.
• Teilbarer Versorgungsschlauch bietet Schutz und flexible Einrichtung.
• Eine Not-Aus-Taste an Scanner und Stromversorgung.
• Griff zum Halten des Scanners.

Standardlieferumfang:

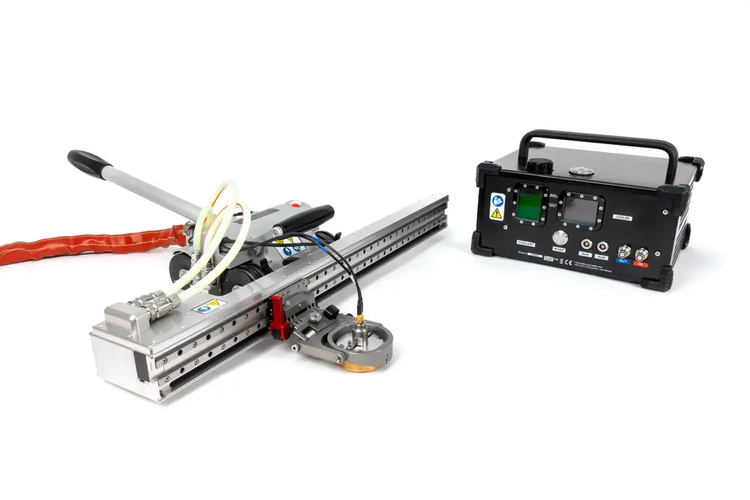

Hochtemperatur MapROVER HT-System:

• Flüssigkeitsgekühlter Scanner und Rasterarm ermöglichen die Prüfung von Oberflächen mit einer Temperatur von bis zu 350 °C.
• Hochtemperaturbeständige Magneträder und Kabelschutzhülle.
• Kühleinheit zum Pumpen der Kühlflüssigkeit durch am Scanner und Rasterarm integrierte Kühlplatten.
