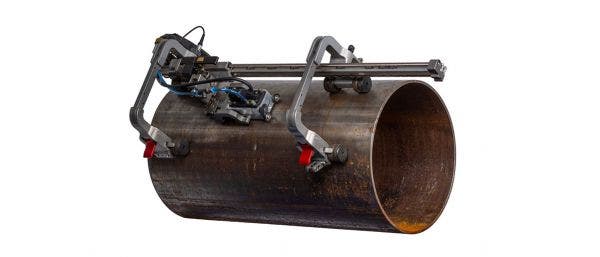

MapSCANNER
Der MapSCANNER ist ein teilautomatisierter Scanner auf zwei Achsen zur Korrosionsprüfung. Zusammen mit dem HydroFORM Scanner oder dem Dual Linear Array Sensor (DLA) zur Phased-Array-Korrosionsdarstellung bildet er ein leistungsstarkes effizientes Gerät für C-Bilder der Restwanddicke und der Anomalien der Wandmitte.
2-achsiger Handscanner
Überblick
Der MapSCANNER ist ein völlig neuer Handscanner zur Korrosionsprüfung. Durch seinen großen Prüfbereich und sein schnelles Indexsystem ist der MapSCANNER der perfekte Scanner für Kunden, die eine hohe Erfassungsrate mittels halbautomatisierter Phased-Array-Korrosionsprüfung benötigen. Der MapSCANNER kann auch als ein Upgrade des aktuellen ChainSCANNER betrachtet werden, dank seiner Kompatibilität mit den gleichen Verbindungsgliedern, die Sie ja vielleicht sogar schon besitzen. Der Scanner kann auch mit magnetischen Rädern zur Prüfung von ferromagnetischen Teilen eingesetzt werden, wofür die Verbindungsglieder nicht erforderlich sind. Zusammen mit dem HydroFORM oder DLA-Sensor zur Phased-Array-Korrosionsdarstellung ist der MapScanner ein leistungsstarkes Tool zur C-Bild-Darstellung der Restwanddicke und Anomalien der Wandmitte.
Eine Version des MapSCANNER ist auch für ferromagnetische Oberflächen für Rohre mit einem AD von 4 Zoll bis flach verfügbar.
Merkmale
- Prüfung auf zwei Achsen
- Schnelles Indexsystem mit verschiedenen, verfügbaren Drehzapfen
- Brückenrahmengestell für größere Prüfbreite
- Stabilisierungsräder auf beiden Seiten des Brückenrahmengestells
- Bremssystem
- Optionale Verbindungsglieder sind für eine glatte Bewegung an Urethanräder montierbar
- Für Rohre mit einem Außendurchmesser von 4 Zoll bis 38 Zoll (102 mm bis 965 mm) für Modell mit Verbindungsgliedern
- Für Rohre mit einem Außendurchmesser von 4 Zoll bis flach (102 mm bis flach) für Modell mit magnetischen Rädern
- Federbelastete Sensorhalterungen gewährleisten einen guten Sensorkontakt an jeder Scannerposition und –ausrichtung
