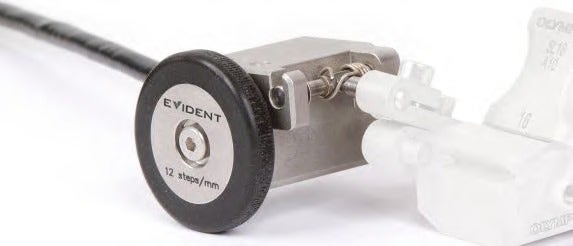

Mini-Wheel Weggeber
Der Mini-Wheel Weggeber wird zur Lokalisierung und Größenbestimmung von Fehlern entlang der Scan-Achse eingesetzt. Er synchronisiert die Datenerfassung mit der Sensorbewegung. Er ist zudem wasserfest und mit den Standard Evident PA-Vorlaufkeilen kompatibel.
Überblick

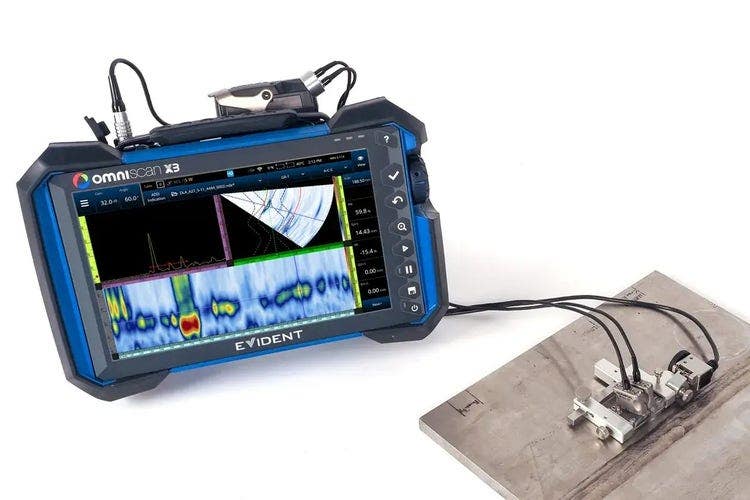

Der Mini-Wheel Weggeber wird zur Bestimmung der Position und Größe von Fehlern entlang der Scan-Achse und zur Synchronisierung der Prüfdatenerfassung mit der Sensorbewegung verwendet.
Der Mini-Wheel Weggeber ist wasserdicht und mit dem HST-X04 Scanner und unseren Standard-PA-Vorlaufkeilen kompatibel. Verwenden Sie das inbegriffene Montageklammerkit, um den Weggeber direkt am Vorlaufkeil zu montieren, oder montieren Sie den Weggeber für mehr Vielseitigkeit und Bedienerfreundlichkeit an unsere Universalhalterung.
Features
- Wasserdicht (IP68)
- Kleine Abmessungen
- 12 Schritte/mm Auflösung
- Kautschukrädchen bietet eine erhöhte Traktion bei Oberflächentemperaturen von bis zu 150 °C
- Abgedichtetes Kugellager für lange, gleichmäßige Drehbewegung
- Zugentlastung für erhöhte Kabelzuverlässigkeit
- Federbelastetes System für konstanten Kontakt mit der Oberfläche
- Zwei M3-Bohrungen oben am Gehäuse für feste Verbindung für benutzerspezifische Einheiten
Optionen
Magnetische Rädchen (Standard-Paket mit Universalhalterung)
Maximale Haftung auf ferromagnetischen Oberflächen.
Teile-Nr.: ENC1-A-MagWheel-V2 [U8775290]
Kautschukrädchen (Standard bei Stand-Alone ENC1)
Geeignet für nicht ferromagnetische Oberflächen mit Temperaturen bis 150°C.
Teile-Nr.: ENC1-A-Pwheel [Q1500046]
Montageklammerkit (bei Stand-Alone ENC1 enthalten)
Wird verwendet, um den Mini-Wheel Weggeber direkt an einen Vorlaufkeil zu montieren.
Teile-Nr.: ENC1-BRACK [U8775120]
Universalhalterung
(Siehe unten)
Universalhalterung
Verwenden Sie die Universalhalterung, um den Mini-Wheel Weggeber oder den Draht-Weggeber in bis zu drei verschiedenen Ausrichtungen an die meisten Phased-Array-Vorlaufkeile (PA) anzubringen. Die Installation erfolgt schnell und einfach, ohne Werkzeug. Die Universalhalterung kann auch für eine Kontaktprüfung direkt an einem Phased-Array-Sensor befestigt werden, wenn die Verwendung eines Vorlaufkeils nicht möglich ist.

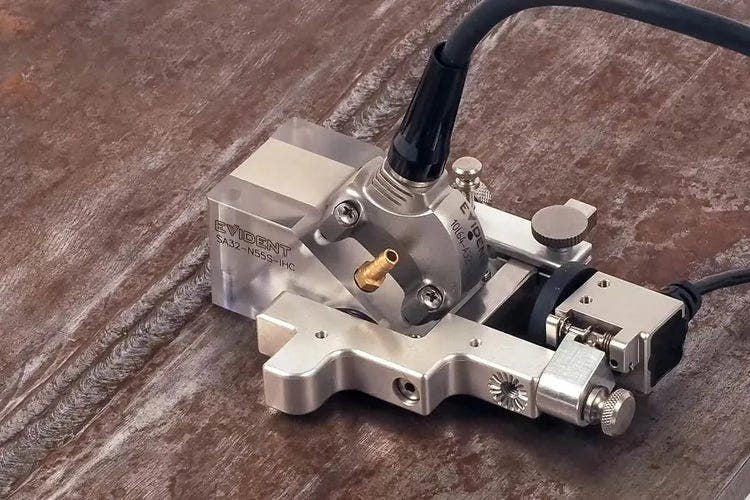

Mini-Wheel Weggeber montiert auf einem DLA-Vorlaufkeil mit der Universalhalterung
Technische Angaben
| A = 27 mm (1,06 Zoll) | D = 24,2 mm (0,95 Zoll) |
| B = 28,7 mm (1,12 Zoll) | E = 17,5 mm (0,69 Zoll) |
| C = 22,5 mm (0,89 Zoll) | F = 6 mm (0,23 Zoll) |
Standardlieferumfang
Stand-alone Mini-Wheel Weggeber (ENC1):
- 1 Weggeber mit Edelstahlgehäuse und Kautschukrädchen
- 1 Montageklammerkit
- 1 Inbusschlüssel zum Befestigen der Halterungen
Paket mit Universalhalterung und Mini-Wheel Weggeber:
- 1 Weggeber mit eloxiertem Gehäuse und Magneträdchen
- 1 Universalhalterung
