QuickScan iX ECA

Die QuickScan iX ECA-Erfassungseinheit ist speziell für Oberflächenprüfungen während der Materialherstellung konzipiert. Das Design entspricht denselben zuverlässigen Industriestandards für Eingänge und Ausgänge für 24 V wie die QuickScan iX PA-Einheit. Pro Einheit können bis zu acht Sensoren angeschlossen werden. Für anspruchsvollere Konfigurationen bezüglich Sensoren oder Geschwindigkeit können mehrere Erfassungseinheiten kombiniert werden.

Leistungsstarke Wirbelstrom-Array-Lösung für die betriebsbegleitende Oberflächenprüfung

Die QuickScan iX ECA-Erfassungseinheit ist speziell für Oberflächenprüfungen während der Materialherstellung konzipiert. Das Design entspricht denselben zuverlässigen Industriestandards für Eingänge und Ausgänge für 24 V wie die QuickScan iX PA-Einheit. Pro Einheit können bis zu acht Sensoren angeschlossen werden. Für anspruchsvollere Konfigurationen bezüglich Sensoren oder Geschwindigkeit können mehrere Erfassungseinheiten kombiniert werden.

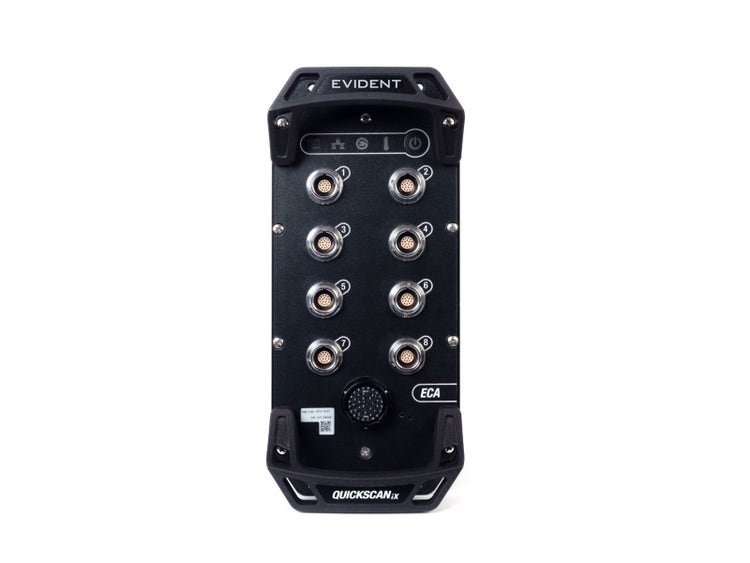

QuickScan iX ECA-Gerät

So konstruiert, um industriellen Anforderungen standzuhalten

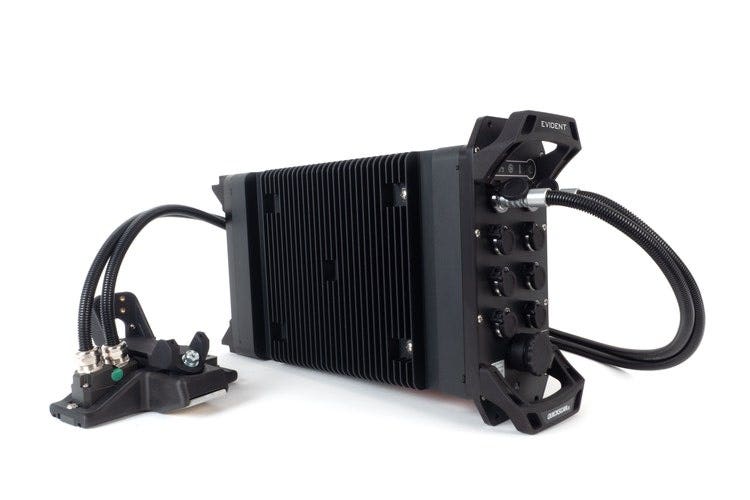

Das QuickScan iX ECA-Gerät ist unsere Wirbelstromerfassungseinheit der neuesten Generation für industrielle Prüfsysteme. Die Erfassungseinheit erfüllt die Anforderungen der Schutzart IP55 und ist leicht in industrielle Umgebungen zu integrieren.

Automatische

Lift-off-

Kompensation

Bis zu

8

Eingänge pro Gerät

Erweiterbar für automatisiertes Hochgeschwindigkeits-Imaging

Pro Einheit können bis zu acht Sensoren angeschlossen werden. Für anspruchsvollere Konfigurationen mit mehr Sensoren oder höheren Geschwindigkeitsanforderungen können mehrere Erfassungseinheiten kombiniert werden.

Bis zu

40 kHZ

Erfassungsgeschwindigkeit

Von

50 kHz bis 2 MHz

Frequenzbereich

Technische Angaben

Spulenantriebssignale
Anregungsmodi
Einzel- oder Mehrfrequenzmodus.
Der Multiplexmodus ermöglicht das zeitliche Multiplexing von bis zu zwei Frequenzen gleichzeitig.
Anzahl Spulentreiber
2 unabhängige Generatorausgänge
Anzahl der Eingabe-/Zeitintervalle
Max. 2 Eingänge pro intelligenten Sondenanschluss
Max. 8 Eingänge für herkömmliche Anschlüsse
Insgesamt 8 Eingänge für das Gerät, jeweils 32 Zeitintervalle für insgesamt 256 Zeitintervalle
Frequenzbereich
50 kHz bis 2 MHz
Ausgangsimpedanz gemäß ISO 15548-1 Abschnitt 6.2.3
< 1,5 Ω normalerweise bei 480 kHz, Stromstärke begrenzt
Maximale Ausgangslast gemäß ISO 15548-1 Abschnitt 6.2.5
Bis zu 9 W normalerweise bei 480 kHz
Sondeneingänge:
Eingangsimpedanz, 16-poliger Anschluss, gemäß ISO 15548-1 Abschnitt 6.3.2
850 kΩ normalerweise
Eingangskapazität, 16-poliger Anschluss
250 pF normalerweise
Eingangsimpedanz, 41-poliger Anschluss
1 MΩ normalerweise
Eingangskapazität, 41-poliger Anschluss
220 pF normalerweise
Absolut maximal zulässige Eingangsspannung gemäß ISO 15548-1 Abschnitt 6.3.1
±10 V (20 V p-p)
Erfassungseingänge
Verstärkung
Einstellbereich: −26 dB bis 76 dB
A/D-Wandler
24 Bit Auflösung
Digitalfilter
Programmierbare digitale Tiefpass- und Hochpassfilter
Maximale Erfassungsgeschwindigkeit
40 kHz
Standard
Standard
DIN EN ISO 15548
Netzwerkschnittstelle
1000BASE-T x-codiert 1 Gb
Abmessungen (B × H × T)
295 mm × 133 mm × 473 mm
Gewicht
8,7 kg
IP-Schutzart
IP55
Gesamter Stromverbrauch
85 Watt
Gleichstromeingang
24 V Gleichstrom
Temperaturbereich
Betrieb: 0 °C bis 45 °C,
Lagertemperatur: −20 °C bis 70 °C
Digitale E/A und Weggeber
8 digitale Eingänge (programmierbar)
8 digitale Ausgänge (programmierbar) 2 Weggeber-Eingänge (inkrementell, A- und B-Phase)
