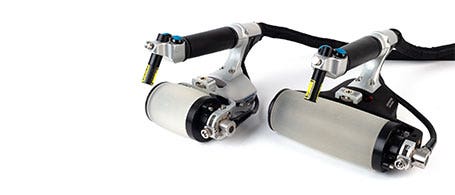

RollerFORM Phased Array Wheel Probe

Der RollerFORM Phased-Array-Sensor, der speziell zur Vereinfachung einer tauchtechnikartigen, hochwertigen Ultraschallprüfung von Verbundwerkstoffen (CFK) entwickelt wurde. Der RollerFORM Sensor bietet einen kostengünstigen Ersatz zu einem kompletten 2D-Weggebersystem und eine praktische Alternative zur Tauchtechnik.

RollerFORM™

Überblick

Phased-Array-Rollsensor

C-Bildprüfung in Tauchtechnikqualität

Der RollerFORM Phased-Array-Rollsensor wird zur Prüfung von Verbundwerkstoffen und anderen Materialien mit glatter Oberfläche verwendet. Der RollerFORM Scanner ist ein kostengünstiger Ersatz für ein komplettes 2D-Weggebersystem und eine praktische Alternative zur Tauchtechnik.

Das besondere Material der RollerFORM Rolle wurde speziell für Ultraschallprüfungen mit Tauchtechnik von hoher Qualität entwickelt. Auch in schwierigen Prüfsituationen liefert der RollerFORM mit wenig Koppelmittel und Anpresskraft eine hervorragende Signalqualität.

Leistungsmerkmale

  • Wird in zwei Größen mit einer Schallbündelbreite von 51,2 mm oder 128 mm angeboten.
  • Hervorragende Ankoppelung mit sehr wenig Koppelmittel.
  • Akustische Impedanz ähnlich der von Wasser
  • Eine Wasservorlaufstrecke von 25 mm ermöglicht das Prüfen von Verbundwerkstoffen mit einer Dicke bis zu 50 mm.
  • Einsatz kann gemäß geltender Verfahren von Flugzeugherstellern erfolgen.

Standardlieferumfang

  • Phased-Array-Sensor mit OmniScan Anschluss
  • Wasserdichter Weggeber
  • Laserführung
  • Taktgeber-Taste und Start-Taste für die Prüfung
  • Füll-/Sprühpumpe mit Schlauch

Einfach rollen, schon geprüft

Der RollerFORM Scanner, kombiniert mit einem OmniScan Prüfgerät, verwendet eine Senkrechteinschallung für Prüfungen während der Herstellung und Wartung. Zu den allgemeinen Anwendungen gehören die Größenbestimmung von Delaminationsstellen und die Quantifizierung der Porosität im Kern von Verbundwerkstoffen, sowie die Überwachung der Wandschwächung in Metallen.

Die breitere Rolle und der breitere Sensor des RollerFORM XL Scanners bieten eine bessere Abdeckung für eine höhere Produktivität und eine verbesserte Erkennungswahrscheinlichkeit. Für schallschwächende Materialien verfügt das 1-MHz-Modell des RollerFORM XL Scanners über eine größere Apertur, was die Durchdringung der Schallbündel für anspruchsvolle Anwendungen, wie bei der Prüfung von Holmgurten und Holmstegklebverbindung bei Rotorblättern von Windkraftanlagen, verbessert.

Ergonomischer Scanner

  • Mit der integrierten Taktgeber-Taste können Sie geprüfte Oberflächen zuordnen, indem Sie mehrere Einzeilen-Scans mit C-Bildern erfassen und diese in Echtzeit zu einem einzigen Bild kombinieren.
  • Die eingebaute Laserführung ermöglicht gerade präzise Einzeilen-Scans.

Erweiterter Rollenbelag

  • Hervorragendes Ankoppeln
  • Der Rollenbelag besteht aus einem einzigartigen Material, das der akustischen Impedanz von Wasser genau entspricht und eine effiziente Übertragung der Ultraschallwellen durch das Prüfteil ermöglicht.
  • Dank der transparenten Rolle können Luftblasen oder Verunreinigungen in der Wasserkammer leichter erkannt werden.

Bestellangaben

Teilenummer
Frequenz
(MHz)
Vorlauf
Höhe (mm)
Anzahl Elemente
Elemente
Abstand (mm)
Aktive Apertur
(mm)
Höhe (mm)
Sensorgehäuse
Modell
RollerFORM-3.5L64
3.5
25
64
0.8
51.2
6.4
IWP1
RollerFORM-5L64
5
25
64
0.8
51.2
6.4
IWP1
RollerFORMxl-1L128
1
25
128
1
128
13
IWP2
RollerFORMxl-3.5L128
3.5
25
128
1
128
6.4
IWP2
RollerFORMxl-5L128
5
25
128
1
128
6.4
IWP2

Erhältlich mit 2,5 m oder 5 m langen Kabeln

FAQ Häufig gestellte Fragen

Kann der RollerFORM Scanner auch für andere Anwendungen als die Prüfung in der Luft- und Raumfahrt bzw. von Rotorblättern verwendet werden?
Das Design für RollerFORM ist für die Prüfung von Fehlern im Volumen von Verbundwerkstoffen mit einer Dicke von 2 bis 50 mm sowie für die Enthaftung zwischen Schichten optimiert. Der RollerFORM Scanner kann jedoch auch für andere Anwendungen von Vorteil sein. Dabei ist jedoch zu beachten, dass die verfügbare max. Frequenz 5 MHz und die zulässige max. Oberflächentemperatur 80 °C (max. 2 Minuten ununterbrochene Prüfzeit) beträgt. Bei Fragen zu anderen Anwendungen, wenden Sie sich bitte an Ihren zuständigen Evident Vertreter.
Kann der RollerFORM zur Prüfung von Platten mit Wabenstruktur eingesetzt werden?
Der RollerFORM Scanner kann Fehler im Volumen von CFK-Platten mit einer Dicke zwischen 2 und 50 mm erkennen. Er kann auch zur Erkennung von Haftverlust zwischen CFK-Schichten von der Vorderseite (dicker als 2 mm) und bei Wabenstrukturen für bestimmte Materialkombinationen verwendet werden. Das BondMaster Prüfgerät bleibt jedoch die empfohlene Methode zum Nachweis von Haftverlust bei CFK und Wabenstrukturen und zum Nachweis von Delamination zwischen CFK-Schichten mit einer Dicke von weniger als 2 mm.
Kann der RollerFORM zur Korrosionsprüfung eingesetzt werden?
Ja. Auch wenn der HydroFORM Scanner die ideale Wahl für die Korrosionsprüfung bleibt, ist der RollerFORM Scanner eine geeignete Option für Korrosionsanwendungen, die keine optimale oberflächennahe Auflösung oder hohe Frequenzen erfordern. Zudem ist der RollerFORM Scanner besonders praktisch für schnelle Überprüfungen oder bei der Durchführung von Bereichsprüfungen an der Längsachse von Rohren mit einem Außendurchmesser von 4 Zoll oder mehr. Der RollerFORM Scanner hat eine oberflächennahe Auflösung von 3 mm in Stahl (im Gegensatz zu 1,5 mm des HydroFORM Scanners) und eine max. Frequenz von 5 MHz. Der HydroFORM Scanner eignet sich auch besser für die Integration in Scanner mit 2D-Darstellungen.
