Überblick

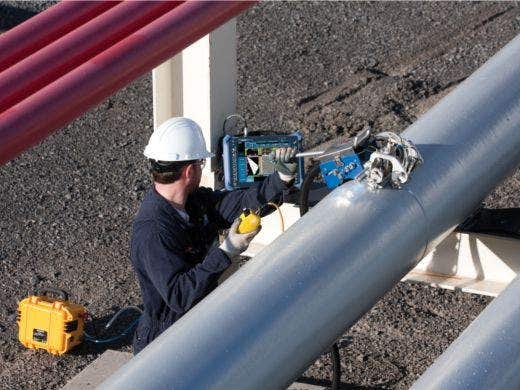

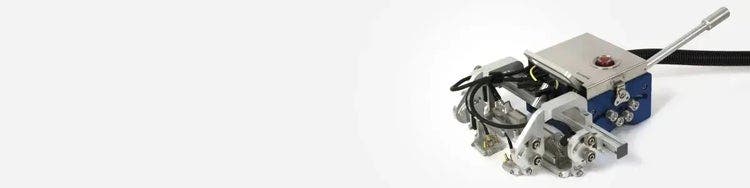

Schweißnahtprüfung — Motorisierter Scanner auf einer Achse

Der WeldROVER Scanner bietet eine stabilere Prüfung als manuelle Scanner und eine kostengünstigere Lösung als hochproduktive Zonenbewertungssysteme, die bei dem Bau von Offshore-Pipelines eingesetzt werden.

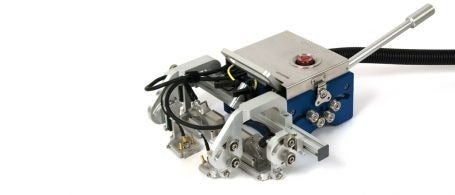

Der WeldROVER Scanner ist ein einfacher einachsiger Scanner für Anwendungen in der Industrie mit vollautomatisierter Prüfdatenerfassung. Er ist für schnelle und effiziente Phased-Array-Prüfungen auf ferromagnetischen Rohren oder an Kesselrundnähten und langen Schweißnähten mit kurzer Anlern- und Einrichtungszeit ausgelegt. Der Scanner kann für die Prüfung mit bis zu sechs Sensoren für Phased-Array, TOFD und konventionellen Ultraschall versehen werden.

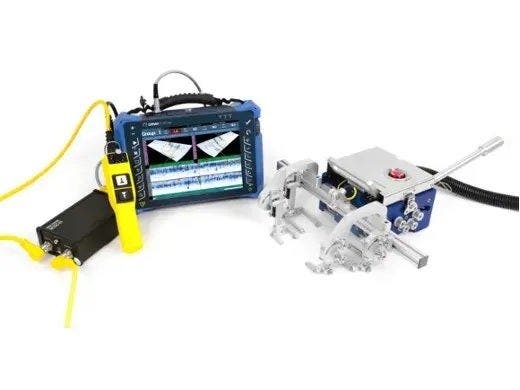

Der WeldROVER Scanner ist leicht zu bedienen. Er wird mit einer Fernbedienung bestehend aus zwei Tasten mit variablen Geschwindigkeiten gesteuert. Der Scanner kann direkt mit Geräten der OmniScan oder FOCUS Serie verbunden werden, ohne komplexe Software, Bahnsteuerungselektronik oder Konfiguration. Mit der Laserführung kann die Scanner-Richtung mit dem Steuerhebel manuell eingestellt werden. Dadurch wird die Erfassung genauer Prüfdaten erleichtert, ohne Führungsbänder, komplexe Spurführsysteme oder motorisierte Steuerfunktion. Er eignet sich für Firmen, die voll mechanische und automatisierte Phased-Array-Prüfdienste anbieten. Für Prüfer mit abgeschlossenem OmniScan Grundkurs, ist weniger als eine Schulungsstunde erforderlich.

Features

• Unterstützt bis zu sechs Sensoren für Prüfungen mit TOFD, Phased-Array oder Impuls-Echo.
• Konstante Prüfgeschwindigkeit für sichere Prüfdatenerfassung bei allen Geschwindigkeiten.
• Kompakte Bahnsteuerung für 10 verschiedene Prüfgeschwindigkeiten von 5 mm/s bis 50 mm/s.
• Einfache Steuerung über zwei Tasten für schrittweise oder konstante Bewegung vorwärts und rückwärts.
• Prüfdatenerfassung mit OmniScan oder FOCUS, mit weniger als 5 Minuten Konfigurationszeit.
• Vier angetriebene magnetische Räder von Industriequalität für Einsatz auf ferromagnetischen Oberflächen.
• Integrierter Wasserverteiler für einfache und wirksame Ausgabe des Koppelmittels.
• Not-Aus-Taste am Scanner.
• Eine Laserführung hilft dem Prüfer der Schweißnahtmittellinie oder jeder anderen Prüfreferenz zu folgen.
• Platz für die Installation eines Impuls/Vorverstärkers mit Fernbedienung für verbesserte TOFD und Impuls-Echoprüfungen.
• Teilbarer Kabelkanal für Kabelschutz und flexible Konfigurationen. Minimale Konfigurationszeit für Sensorkonfiguration.
• Wasserdicht (IP65).

Technische Angaben

Technische Angaben

Geschwindigkeit des Scanners: 5 mm bis 50 mm pro Sekunde
Weggeberauflösung: 2100 Schritte/mm (Nennwert)
Stromverbrauch: 90 W
Maximaler Strom am Eingang: 4 A
Spannung: 24 V Gleichstrom
Eingangsspannung: 100 V oder 240 V Wechselstrom, automatisch umgeschaltet

Standardlieferumfang

• Motorisierter Scanner mit beweglichen Sensorhaltearmen hinten und vorne an dem Scanner
• 2 Rahmenstangen von 200 mm zur Befestigung der Sensorhalterungen und eine von 340 mm
• Fernsteuerung mit 5 m Kabel
• MCDC-01: Gleichstrombahnsteuerung für eine Achse
• Weggeberkabel zur Verbindung von MCDU-01 zu OmniScan
• 6 federbelastete schwenkbare Sensorhalter und alle für die verschiedenen Konfigurationen benötigten Lager
• 4 Spanner für TOFD-P/E 31,75 mm
• 2 Spanner für PA 40 mm x 55 mm
• 2 Spanner PA 40 mm x 65 mm für Sensor PWZ1
• Koppelmittelschläuche und Garnituren
• Laserführung und Halter
• Zwei Steuerhebel
• 5 m teilbarer Kabelkanal für Kabelschutz und Befestigung an dem Scanner
• Stromversorgung
• Hartschalenkoffer zum Transport von Scanner und Zubehör

Hinweis: Alle Kabel für den Scanner-Betrieb sind 5 m lang.
Sensoren und Vorlaufkeil sind nicht mit dem Scanner inbegriffen.

Einstellungen

Konfigurationen

Eine typische Konfiguration besteht aus zwei PA-Sensoren und einem Paar oder zwei Paaren TOFD-Sensoren, um geltenden Normen zu entsprechen.

Prüfen in Umfangsrichtung:

• Unterstützt zwei Sensoren hinten und zwei vorne am Scanner auf Rohren mit einem Außendurchmesser von ca. 100 mm und mehr.
• Unterstützt bis vier Sensoren vorne am Scanner auf Rohren mit einem Außendurchmesser von ca. 300 mm oder mehr.
• Unterstützt bis sechs Sensoren vorne am Scanner auf Rohren mit einem Außendurchmesser von ca. 750 mm oder mehr.

Prüfen in Längsrichtung:

• Unterstützt bis sechs Sensoren vorne am Scanner auf Rohren mit einem Außendurchmesser von ca. 750 mm oder mehr.

Optionen

• Elektrische Wasserpumpe (Teilenr.: CFU03)
• Handwasserpumpe (Teilenr.: WTR-SPRAYER-8L)
• TomoScan Focus LT Weggeberkabeladapter (Teilenr.: C1-DE15F-BXM-0.30M)
• Weitere 5 m teilbarer Kabelkanal (Teilenr.: OPTX0719)
• Weiterer federbelasteter Sensorhalter (Teilenr.: WELDROVER-A-SLA)
• Weitere Laserführung (Teilenr.: WELDROVER-A-LASER)
• Hartschalenkoffer zum Transport von Modulgerät und Zubehör. Mit den Modulen kann der Scanner-Koffer in eine Workstation umgewandelt werden (Teilenr.: WELDROVER-A-ICASE)
• Satz Ersatzteile (Teilenr.: WELDROVER-A-SPKIT)

Für TOFD-Prüfung:

• Impuls/Vorverstärker für 2 Kanäle (Teilenr.: TRPP-5810)
• Vorverstärker für 1 Kanal (Teilenr.: 5682)
• TOFD Sensoren und Vorlaufkeile (siehe Bestellangaben)
• Weitere TOFD/PE Joche 31,75 mm (Teilenr.: ADIX689)
• UT-Schallkopfkabel
  • 5 m UT RG174 Koaxialkabel mit LEMO-00 auf LEMO-00 Anschlüsse (Teilenr.: C174-LM-LM-5M)
  • 5 m UT RG174 Koaxialkabel mit LEMO-00 auf Microdot Anschlüsse (Teilenr.: C174-LM-UDOT-5M)
  • 0,45 m UT RG174 Koaxialkabel mit LEMO-00 auf Microdot Anschlüsse (Teilenr.: C174-LM-UDOT-0.45M)

Für Phased-Array-Prüfung:

• PA-Sensoren und Vorlaufkeile (siehe Bestellangaben)
• 0,5 m PA Verlängerungskabel mit vier UT-Anschlüssen (Teilenr.: E128P0-0202-OM)
• PA-Sensorverteiler (Teilenr.: OMNI-A-ADP05)
• Weiterer Spanner für PA 40 mm x 55 mm (Teilenr.: ADIX655)
• Weiterer Spanner für PA 40 mm x 65 mm für Sonden PWZ1 (Teilenr.: ADIX1082)
