3DAssist 3D-Modellierung-Software
Die 3DAssist Software erstellt aus mit einem IPLEX Videoskop aufgenommenen Videos aussagekräftige und realitätsnahe 3D-Bilder der Prüfung. Mit nur wenigen Klicks lässt sich ein drehbares 3D-Bild des Prüfbereichs erstellen und auf einem PC betrachten.
-
Software Downloads:
3DAssist 3D-Modellierung-Software
Detailliertere Einblicke
Die 3DAssist 3D-Modellierungssoftware für IPLEX Videoskope* verwandelt Standard-Prüfberichte in dynamische, detaillierte Analysen mit überzeugenden 3D-Bildern.
- 3D-Bilder, aus einem Video mit einem Mono-Spitzenadapter aufgenommen
- Zielobjekte mit einem großen Sichtfeld sehen
- Erstellung aufschlussreicher Berichte mit quantitativen Analysefunktionen wie 3D-Vergleichsmessung, Farbverlauf, Deepest/Highest Analyse und Profilanalyse.
- PC-basierte Software für das Rendern und Analysieren der Bilder im Büro – Zeiteinsparung bei Prüfung vor Ort
- Einfacher Austausch von Berichten und Bildern mit Tools (wie Microsoft Teams) für die Zusammenarbeit
* Derzeit werden IPLEX One, IPLEX TXII, IPLEX NX, IPLEX GX/GT, IPLEX G Lite und IPLEX GAir unterstützt.
Auf die Details kommt es an

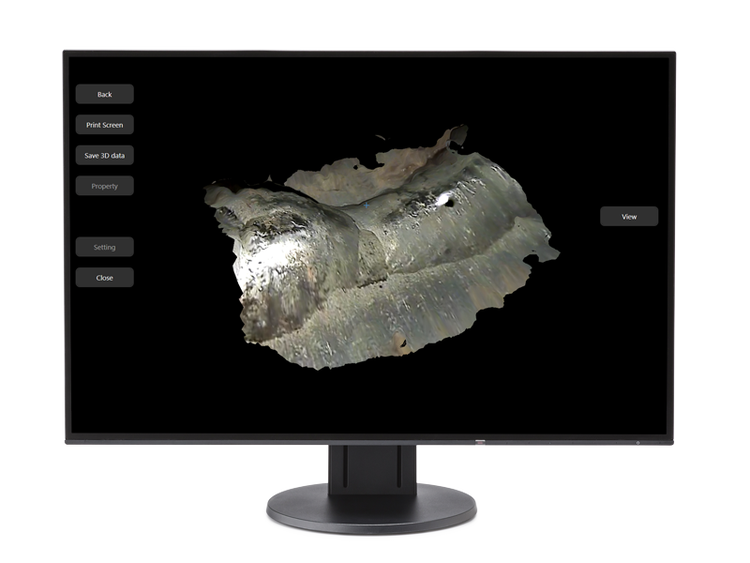

Die 3DAssist Software erstellt aus den mit dem IPLEX Videoskop aufgenommenen Videos ein dreidimensionales Modell des Rohrs oder Objekts, das geprüft wird. Dank der PC-basierten Software können die 3D-Bilder in aller Ruhe im Büro statt in der Hektik vor Ort analysiert werden, um anschließend Entscheidungen zu treffen.

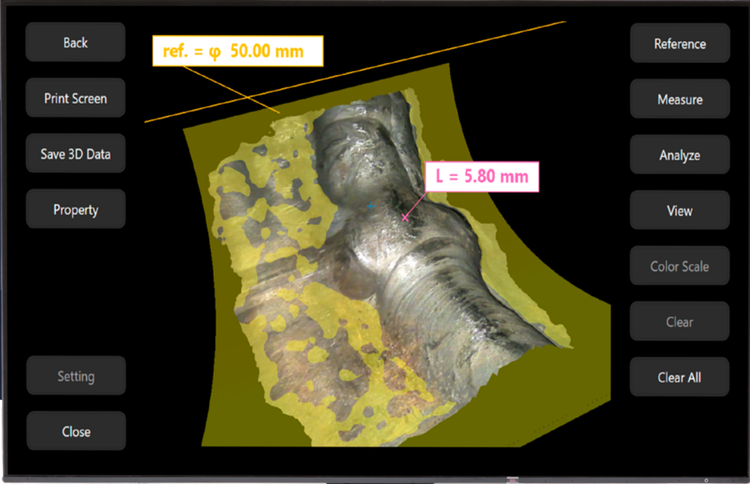

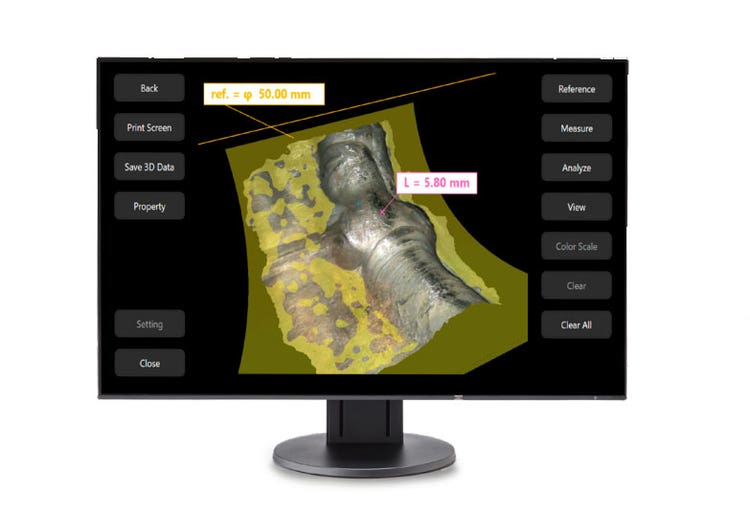

Schweißnahtprobe im Punkt-zu-Kurve-Messmodus.
Aussagekräftige Berichte mit überzeugenden 3D-Bildern
Nach der Aufnahme des Videos während der Prüfung kann mit wenigen Klicks ein drehbares 3D-Bild erstellt werden.
- Bewertung möglicher Schäden – wie Rost, Lochfraßkorrosion, Wanddickenabnahme oder Wölbungen – im Büro
- Ergänzung des Prüfberichts mit 3D-Bildern und Messergebnissen, die zusätzliche Details liefern und Schlussfolgerungen untermauern
- Einfacher Austausch von Berichten und Bildern mit Tools (wie Microsoft Teams) für die Zusammenarbeit

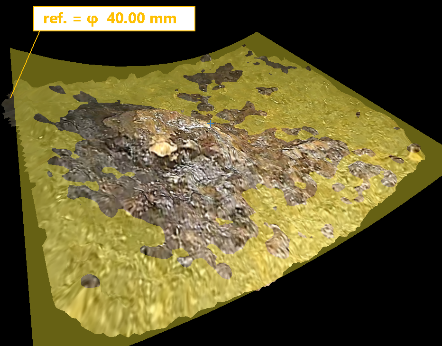

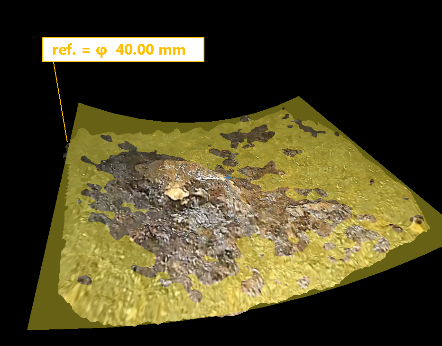

3D-Ansicht einer Wölbung auf einem Rohr. Die geschätzte Referenzkurvenfläche (gelb) wird für die Punkt-zu-Kurve-Messung und andere analytische Funktionen verwendet.

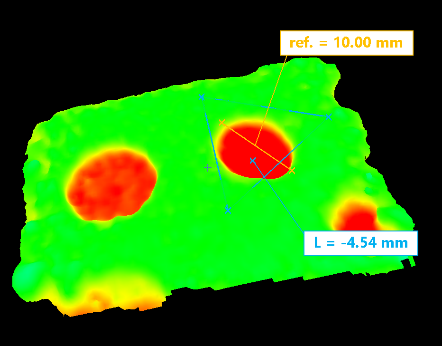

Deepest/Highest Analyse mit Farbverlauf.

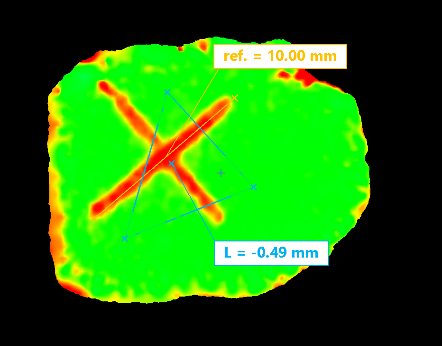

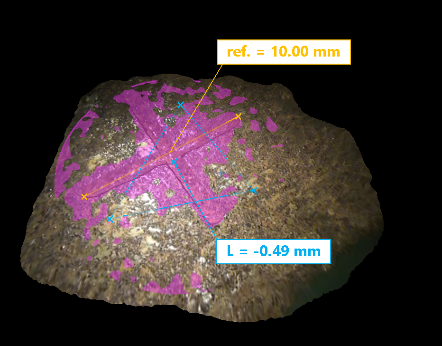

3D-Ansicht einer Probe mit einem künstlichen Kreuzmuster. Die 3D-Ansicht mit Deepest misst den Abstand von der bezeichneten Ebene (violett) zu dem festgelegten Punkt (blau).

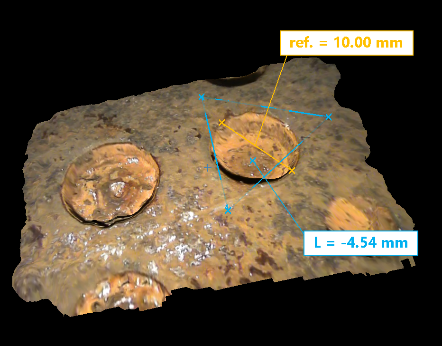

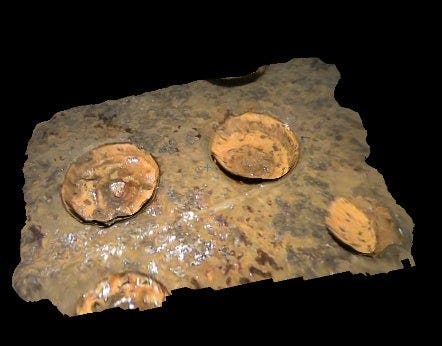

3D-Modell der Probe mit Deepest/Highst im Verhältnis zur Referenzebene (violett) links. Negativer (tieferer) Bereich (rot) im Vergleich zur Referenz. Bereich (grün) mit der gleichen Höhe wie die Referenz.

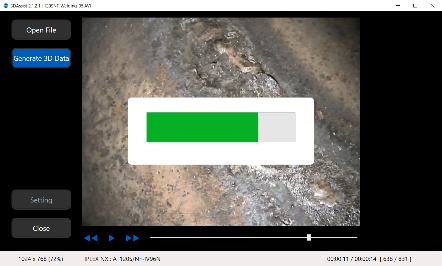

Der Prozess zum Erstellen eines 3D-Modells.

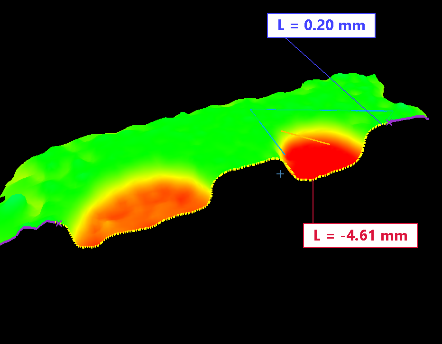

Tiefste/Höchste Analyse mit Farbverlauf.
Zeit- und Ausrüstungseinsparungen mit Mono-Spitze
Bisher war für die Aufnahme von 3D-Bildern mit einem Video-Endoskop ein Stereo-Spitzenadapter erforderlich. Unsere 3DAssist Software verbessert diesen Prozess in zweierlei Hinsicht:
- Es lassen sich 3D-Bilder ganz einfach aus dem während der Prüfung aufgenommenen Video gewinnen
- Für die Videoaufnahme wird nur ein normaler monokularer Spitzenadapter benötigt.
Dank dieser Möglichkeiten ist der Zeitaufwand während einer Prüfung deutlich geringer. Bisher wurde zuerst ein Mono-Spitzenadapter eingeführt und dieser beim Fund möglicher Schäden durch einen Stereo-Spitzenadapter ausgetauscht, um 3D-Bilder aufzunehmen. Dazu musste das Einführungsteil herausgezogen und erneut zum betreffenden Bereich navigiert werden. Jetzt kann die gesamte Untersuchung mit einem Mono-Spitzenadapter durchgeführt werden.
Weitere Vorteile:
- Größeres Sichtfeld: Monokulare Spitzenadapter haben ein größeres Sichtfeld als Stereospitzenadapter, sodass Sie mehr in Ihren 3DAssist-Bildern sehen können
- Ohne spezielle Ausrüstung: Einfache Videoaufnahme der Prüfung, ohne spezielle Ausrüstung
- Einfache Bedienung: Laden Sie das Video des IPLEX Video-Endoskops und die 3DAssist-Software verarbeitet es zu einem einfach zu betrachtenden 3D-Bild
Messwerkzeuge
Mehr mit intuitiven Messwerkzeugen erreichen
Die leistungsstarken und intuitiven Messwerkzeuge der 3DAssist Software ermöglichen eine neue Ebene der Betrachtung, da verborgene Fehler in Rohren und Anlagen aufgedeckt werden.
Messmodus zur Lösung von Herausforderungen bei der Sichtprüfung von Rohrleitungen
Bei der Prüfung von Rohrleitungen ist die genaue Beurteilung von Wölbungen und Wanddickenabnahme entscheidend. Der Punkt-zu-Kurven-Messmodus ermöglicht präzise Tiefen- und Höhenmessungen unter Verwendung der Oberflächenkontur des Rohres als Referenz. Mit dieser innovativen Methode können Fehler genauer bewertet werdenals mit herkömmlichen Methoden.

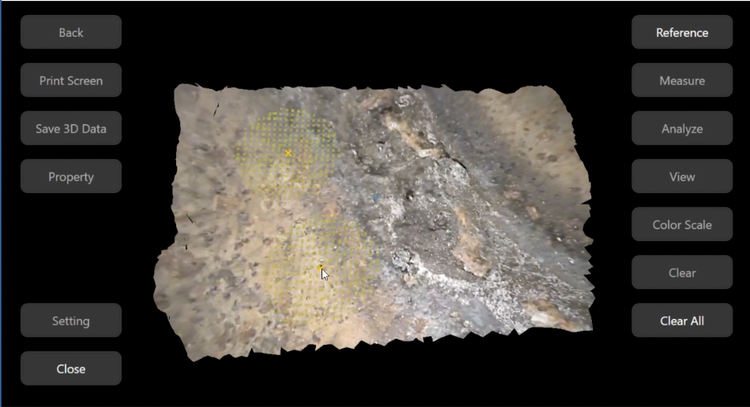

3D-Ansicht einer Probe mit Wölbung.

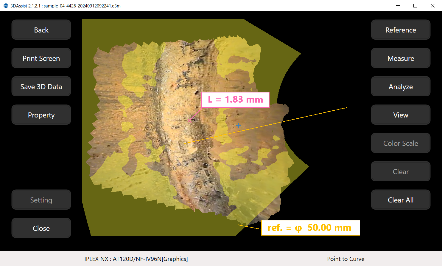

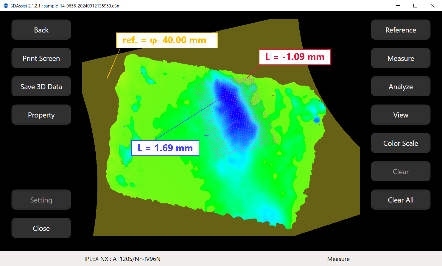

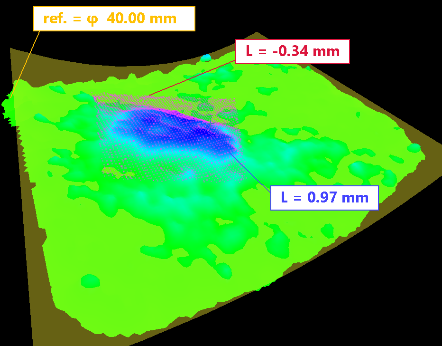

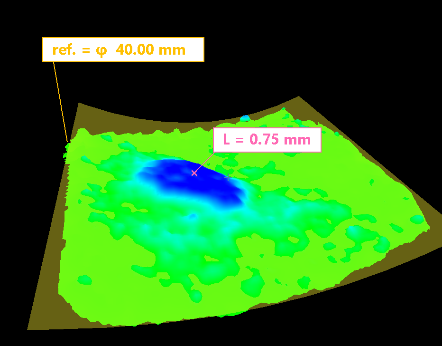

Dieselbe Probe im Punkt-zu-Kurve-Messmodus mit Farbverlaufsanalyse. Die höheren und tieferen Bereiche mittels des Farbverlaufs können leicht erkannt und der Messpunkt mit dem Punkt-zu-Kurve-Modus festgelegt werden.
Umfassende Analysetools zur Verbesserung von Berichten
Die 3DAssist Software bietet eine Vielzahl von Analysewerkzeugen, die die Qualität von Berichten erheblich verbessert. Dazu zählen:
- Farbverlauf: zeigt Tiefe und Höhe relativ zur Referenzoberfläche
- Profilanalyse: zeigt einen Querschnitt basierend auf der benutzerdefinierten Ebene und hebt die Rauheit eines beliebigen Bereichs des 3D-Modells hervor
- Deepest/Highest Analyse: zeigt die tiefsten und höchsten Werte innerhalb eines Bereichs von Interesse
Wenn diese quantitativen Informationen in Prüfberichte einbezogen werden, erhalten diese mehr Klarheit und Inhalt.
3D-Ansicht eines künstlichen Blindbohrung.
3D-Ansicht der Blindbohrung mit Tiefenmessung.
3D-Ansicht der Blindbohrung mit Tiefenmessung und Farbverlauf.
Querschnitt der Blindbohrung.
Messablauf leicht gemacht
Im Gegensatz zu komplizierten Analysetools ist die 3DAssist Software so optimiert, dass sie eine intuitive und einheitliche Benutzererfahrung bietet. Ein einfacher und klarer Arbeitsablauf verkürzt die Analysezeit, sodass präzise Schlussfolgerungen schnell erreicht werden können.

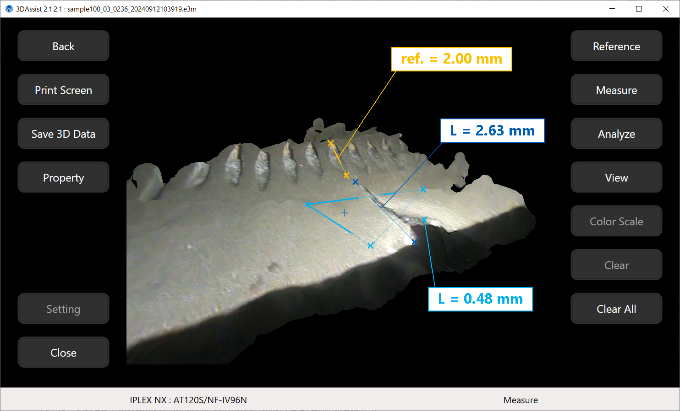

3D-Ansicht eines Profils mit Abstands- und Tiefenmessung.

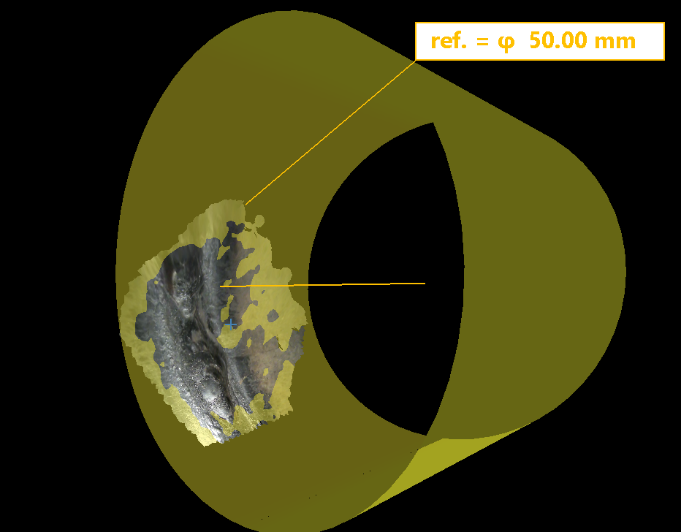

Die gekrümmte Form des gesamten Referenzzylinders.
Upgrades und Lizenzen
Kostenlose zukünftige Upgrades
Derzeit wird eine Reihe von Funktionen entwickelt, um die Software durch neue Möglichkeiten zu erweitern. Diese Updates sind kostenlos erhältlich, wenn Sie die Software bereits besitzen. Besuchen Sie diese Seite regelmäßig, um weitere Informationen zu erhalten!
Lizenzen für die 3DAssist 3D-Modellierung-Software
Je nach Anforderung bieten wir verschiedene Lizenzoptionen, von einer kostenlosen Testversion bis hin zu Mehrfachlizenzpaketen. Jede Lizenz ist an eine IPLEX Haupteinheit gebunden, sodass die Software auf mehreren PCs oder bei Wechsel des Videoskops ohne zusätzliche Kosten genutzt werden kann.*
* Mehrfachlizenzen können nicht mit demselben IPLEX Gerät verwendet werden, wenn es bereits für eine Einzel- oder Mehrfachlizenz registriert ist.
Spezifikationen
Systemvoraussetzungen
Tastatur
Touchscreen
Unterstützte Video-Endoskope und optische Adapter
Unterstützte Videoskope
Colspan=2
Unterstützte optische Adapter
Rowspan=6
AT80D/FF-IV104, AT120D/NF-IV104, AT120D/FF-IV104, AT120S/NF-IV104, AT120S/FF-IV104, AT110DN/F-IV104, AT100D/S-IV104
AT80D/FF-IV106, AT120D/NF-IV106, AT120D/FF-IV106, AT120S/NF-IV106, AT120S/FF-IV106, AT110DN/F-IV106, AT100D/S-IV106
*1 Das IPLEX NX mit Arbeitskanal (IV9635X1N) wird nicht unterstützt.
*2 Das IPLEX G Lite-W wird nicht unterstützt.
