NDT SetupBuilder

NDT SetupBuilder is a new PC-based software allowing to create inspection setup and visualize beam simulations. This software presents multiple features for easy, fast, and comprehensive inspection strategy elaboration that can directly be imported in the OmniScan MX2 and SX.

NDT SetupBuilder Software für die Ultraschallprüfung

Die NDT SetupBuilder Design-Software ist ein wesentlicher Bestandteil unserer automatisierten und halbautomatisierten Lösungen für die Ultraschallprüfung (UT). Sie ermöglicht es Fachleuten für zerstörungsfreie Prüfungen (ZfP), die Zeit für die Konfiguration von Prüfungen mit den Fehlerdetektoren OmniScan MX2, SX, X3 und X4 erheblich zu verkürzen. Die Software stellt sicher, dass bei den Konfigurationen die relevanten Prüfstandards eingehalten werden. So hilft sie, potenzielle Einrichtungsfehler zu minimieren.

Hauptvorteile

Allgemeiner Überblick

NDT SetupBuilder basiert auf zwei Rastern für Prüfköpfe und Gruppen. Diese Raster erlauben einen klaren Überblick über Prüfkopf-, Vorlaufkeil-, Positions- und Schallbündelparameter.

Zusätzliche Benutzeroberflächen sind zur Vorlaufkeil- und Prüfkopfdefinition sowie zur Parameterprüfung verfügbar.

Vorlaufkeil- und Prüfkopfverwaltung

Das Vorlaufkeil-Menü bietet Zugriff auf Vorlaufkeile aus der Evident-Datenbank, einschließlich detaillierter Abmessungen wie Länge, Breite und Höhe. Benutzer können den Vorlaufkeil in der Draufsicht, Seitenansicht und Endansicht visualisieren.

Zudem zeigt die Prüfkopf-Oberfläche verfügbare Prüfköpfe zusammen mit ihren jeweiligen Parametern aus der Evident-Datenbank an.

Effiziente Fern- und Vor-Ort-Einrichtung

Mit NDT SetupBuilder können Vorgesetzte Prüftechniken definieren und Ultraschall-Schallbündelparameter direkt auf einem PC konfigurieren – entweder aus der Ferne oder vor Ort – ohne dass sie auf ein OmniScan-Gerät zugreifen müssen. Nach der Fertigstellung können Konfigurationen in OmniScan™MX2, SX, X3 und X4 exportiert werden, sodass sich die Einrichtungszeit verkürzt und Handhabungsfehler minimiert werden.

Verbundscan-Fähigkeit

Ein Verbundscan für einzelne Gruppen deckt den ähnlichen Prüfbereich ab wie zwei Sektor-Scans. Die NDT SetupBuilder Software unterstützt Verbundscan-Schallbündel, eine Hybridstrategie, die sektorielle und lineare Schallbündel kombiniert.

Vorteile des Verbundscans

  • Verbesserte Wahrscheinlichkeit der Fehlererkennung
  • Bessere Abdeckung für dickere Materialien
  • Erhöhte Prüfgeschwindigkeit
  • Kürzere Konfigurations- und Kalibrierzeit
  • Beschleunigte Datenanalyse

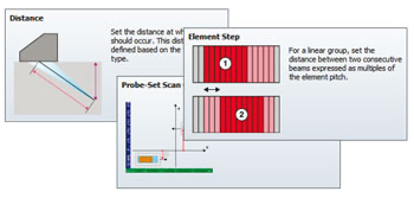

Einfache Navigation durch integrierte Tooltips

Nutzer können mit der Maus über Elemente der Nutzeroberfläche – wie Registerkarten, Symbolleisten und Dialogfelder – fahren, um Tooltips anzuzeigen. Diese Tooltips enthalten klare Visualisierungen und prägnante Beschreibungen, die die Software auch für weniger erfahrene Benutzer zugänglich machen.

2D- und 3D-Visualisierung mit RayTracing

Mit der RayTracing-Funktion werden grafische Illustrationen der Prüfteile, Prüfköpfe, Vorlaufkeile und Gruppen in 2D oder 3D erzeugt. Benutzer können Draufsicht, Seitenansicht und Endansicht auswählen und interaktiv Parameter konfigurieren, während sie Informationen zu Prüfkopfelementen anzeigen.

Mehr als Ray Tracing: Vereinfachtes Konfigurationsmanagement

Alle von OmniScan MX2 und SX unterstützten und im NDT SetupBuilder erstellten Konfigurationen können als .ondt-Konfigurationsdatei exportiert werden. Nicht unterstützte Gruppenkonfigurationen können als .law-Dateien exportiert werden, sodass die Software auch als Sendemodulierungsrechner fungieren kann.

Exportieren Sie Konfigurationen über USB oder SD-Karte für den direkten Import in Ihr OmniScan-Gerät. Nach dem Import müssen Sie nur noch kalibrieren – das Gerät ist bereit für die Prüfung, zusätzliche Einrichtungsmenüs entfallen.

Funktionsübersicht

Häufig gestellte Fragen zur NDT SetupBuilder Software

Wofür wird NDT SetupBuilder verwendet?
NDT SetupBuilder ist ein PC-basiertes Software-Tool, das zur Erstellung und Validierung von Prüfaufbauten für die Phased-Array-Ultraschallprüfung (PAUT), die Laufzeitbeugung (TOFD) und konventionelle UT entwickelt wurde. Nutzer können damit Prüfkonfigurationen planen, simulieren und für kompatible Evident/Evident-Instrumente wie die OmniScan-Serie exportieren.
Kann ich NDT SetupBuilder ohne ein OmniScan-Gerät verwenden?
Ja. Der NDT SetupBuilder ist zwar als eigenständiges Planungstool für die Simulation und Validierung von Prüfaufbauten optimiert, kann aber auch als eigenständiges Planungs-Tool verwendet werden. Der Export von Dateien für den Feldeinsatz erfordert jedoch kompatible Hardware.
Welche Dateiformate kann NDT SetupBuilder exportieren?
Das Tool kann .ondt-Konfigurationsdateien für den direkten Import in OmniScan-Geräte und .law-Dateien exportieren, wenn Sendemodulationen auf dem PC vorab berechnet und an das Gerät übertragen werden müssen.
Welche Arten von Prüfungen kann ich mit NDT SetupBuilder planen?
Die Software unterstützt PAUT (sektorielles, lineares, kombiniertes Scannen), TOFD und konventionelle UT. Sie können Aufbauten für eine Vielzahl von Geometrien erstellen, beispielsweise für Schweißnahtprüfungen, Korrosionskartierung und Verbundwerkstoffe.
Enthält NDT SetupBuilder eine Datenbank mit Prüfköpfen und Vorlaufkeilen?
Ja. Die Software wird mit einer vorinstallierten Bibliothek von Evident/Evident-Prüfköpfen und Vorlaufkeilen geliefert, was die Kompatibilität sicherstellt und den Konfigurationsprozess vereinfacht.
Kann ich Schallbündelabdeckung und Sprungpfade simulieren?
Selbstverständlich. Der NDT SetupBuilder enthält Schallbündelsimulationsfunktionen, mit denen Sie die Schallbündelausbreitung, Abdeckung und potenzielle Totzonen visualisieren können. Dies hilft Benutzern, die Prüfkopfpositionierung zu optimieren und eine vollständige Schweißnahtabdeckung sicherzustellen.
Kann die Software Berichte erstellen?
Ja. NDT SetupBuilder kann zusammenfassende Konfigurationsberichte im HTML-Format erstellen. Diese enthalten Bilder, Parameter und Konfigurationsdetails zur Dokumentation oder Überprüfung.
Benötige ich eine Lizenz oder einen Dongle, um sie zu verwenden?
Ja. Ein HASP-USB-Schlüssel mit einer gültigen Lizenz (oft mit der Software bereitgestellt) ist erforderlich, um NDT SetupBuilder auszuführen.
Welche Betriebssysteme werden unterstützt?
Die Software ist kompatibel mit Windows 7, 8 und 10 (sowohl 32-Bit- als auch 64-Bit-Versionen).
Können mehrere Prüfpläne in einer einzigen Konfigurationsdatei enthalten sein?
Ja. Sie können mehrere Prüfgruppen innerhalb einer Konfiguration erstellen (z. B. eine PAUT-Gruppe für die Schweißnahtprüfung und eine TOFD-Gruppe für die Wurzelerkennung), was für komplexe Prüfungen sehr effizient ist.
