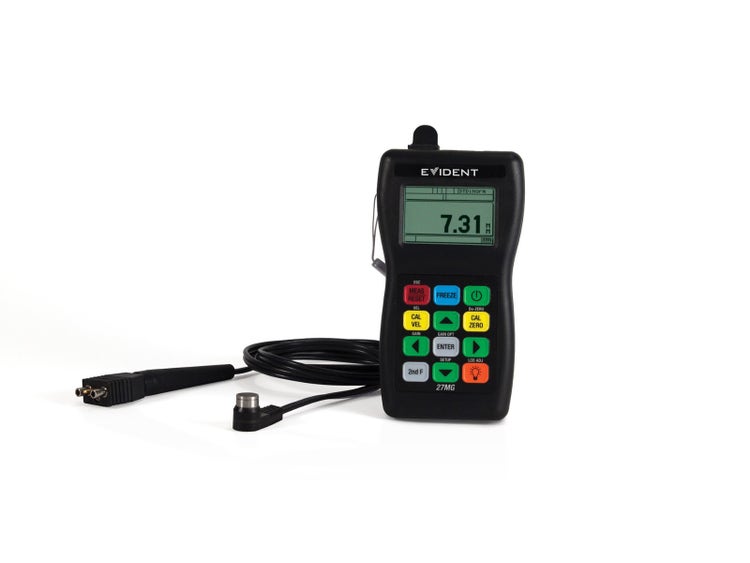

27MG Ultraschalldickenmessgerät
Das einfache Ultraschalldickenmessgerät 27MG muss nur an eine Seite eines Metallrohrs oder eine andere Komponente gehalten werden, um die Dicke von Metallrohren und -teilen mit Innenkorrosion oder -erosion genau zu messen. Es ist leicht, robust, ergonomisch und für Einhandbedienung ausgelegt.
Überblick
Zu den Standardfunktionen gehören die automatische Erkennung von Messköpfen zur Leistungsoptimierung, der Nullpunktausgleich zur genauen Messung von heißen Oberflächen, die Verstärkungseinstellung zur Verbesserung der Messung von schallschwächenden Materialien (z.B. von Gusseisen), der Sollwertmodus, die Alarmeinstellung auf oberer/unterer Toleranzschwelle und der Min./Max.-Modus zur Erfassung der kleinsten oder größten Dicke bei 20 Messungen pro Sekunde.
Das 27MG eignet sich für Prüfpersonal und Ingenieure, die die Wanddicke von Metallrohren, Behältern, Trägern und Stützen überwachen, die für Korrosion an der Innenseite anfällig sind. Ultraschalldickenmesser bieten eine schnelle und kostengünstige Lösung, da Ultraschallwellen von außen in das Material eingeschallt werden, ohne das Prüfteil dabei zu beschädigen.
Messköpfe
Das 27MG wird mit einem kostengünstigen D7910 Sender-Empfänger-Messkopf geliefert, mit dem die Dicke in vielen Anwendungen der Korrosionsprüfung gemessen werden kann. Für die Messung von sehr dünnen oder sehr dicken Werkstoffen oder von Rohren mit kleinem Durchmesser führt Evident viele verschiedene Sender-Empfänger-Messköpfe. Die mit dem 27MG kompatiblen Messköpfe von Evident unterstützen die automatische Erkennung von Messköpfen zur Leistungsoptimierung durch den automatischen Abruf der Standard-Umwegfehlerkorrektur.
27MG mit optionalem Gummischutz mit Trageösen für Trageriemen und Standfuß
Technische Angaben
| Messwerte | Messmodus mit Sender-Empfänger-Messkopf | Laufzeit von einer genauen Vorlaufstrecke nach dem Sendeimpuls bis zum ersten Echo. |
| Dickenbereich | 0,50 mm bis 635 mm, abhängig von Werkstoff, Messkopf, Oberflächenbeschaffenheit und Messtemperatur | |
| Schallgeschwindigkeit im Werkstoff | 0,508 mm/μs bis 18,699 mm/μs | |
| Auflösung (wählbar) | Niedrig: 0,1 mm; Standard: 0,01 mm |
|
| Bereich der Messkopffrequenz | 2,25 MHz bis 10 MHz (–3 dB) | |
| Allgemeines | Betriebstemperatur | -10 °C bis 50 °C |
| Tastenfeld | abgedichtetes, farbcodiertes Tastenfeld mit taktiler und akustischer Rückmeldung | |
| Gehäuse | Schlag- und wasserbeständiges abgedichtetes Gehäuse mit abgedichteten Anschlüssen; ausgelegt für IP65. | |
| Abmessungen (B × H × T) | 84,0 mm × 152,4 mm × 39,6 mm | |
| Gewicht | 340 g | |
| Stromversorgung | 3 Alkali-Mangan-Zellen (AA) | |
| Betriebsdauer der Batterien | Nennwert 150 Std., 30 Std. in Dauerbetrieb mit Hintergrundbeleuchtung | |
| Explosionsgefährdete Bereiche | Getestet gemäß MIL-STD-810F 511.4 Procedure I | |
| Normen | Ausgelegt für EN15317 | |
| Alarmmodus | Programmierbare Alarmeckpunkte für obere oder untere Alarmgrenze mit akustischer und visueller Warnung. | |
| Anzeigebereich | Halten/Löschen-Modus | Halten oder Löschen des Messwerts nach der Messung. |
| Hintergrundbeleuchtung | Elektrolumineszenzanzeige, wahlweise EIN oder AUTO EIN. | |
| Bandbreite Empfänger | 1 MHz bis 18 MHz (–3 dB) | |
| Maßeinheiten | Metrisch oder englisch | |
| Bedienerführung | Englisch, Französisch, Deutsch, Spanisch, Italienisch, Portugiesisch, Russisch, Polnisch und Schwedisch |
Standardlieferumfang
- Digitales Ultraschalldickenmessgerät 27MG
- Sender-Empfänger-Messkopf
- Alkali-Mangan-Zellen (AA)
- Justierkörper und Koppelmittel
- Transportkoffer
- Handschlaufe
- Benutzerhandbuch auf CD
- Kurzanleitung
- Messfunktionen: Min./Max.-Modus, Sollwertmodus, Verstärkungseinstellung im Einfriermodus, automatische Messkopferkennung, Nullabgleich
Der Standardlieferumfang kann von Land zu Land verschieden sein. Kontaktieren Sie Ihren zuständigen Kundendienst.
Optionales Zubehör
- 2214E (U8880014): 5-stufiger Justierkörper, in Zoll
- 2214M (U8880016): 5-stufiger Justierkörper, in mm
- 27MG/RPC (U8780343): Gummischutz mit Trageriemen und Standfuß
Für weiteres Zubehör, wie Halterungen, Griffe und Koppelmittel kontaktieren Sie Evident.
Messköpfe
Codierte Messköpfe mit automatischer Erkennung
Das 27MG ist mit unserer gesamten Reihe einfach austauschbarer Sender-Empfänger-Messköpfe mit verschiedenen Frequenzen, Durchmessern und Messtemperaturen kompatibel, die nahezu für alle Anwendungen eingesetzt werden können.
| Messkopf | Bestellnummer | Frequenz (MHz) | Anschluss | Ø Messkopf mm (Zoll) | Bereich (in Stahl)* mm | Temperatur- bereich2 ºC | Kabel | Bestellnummer |
| D7910 | U8454038 | 5,0 | 90° | 12,7 (0.500) |
1,00–254 (0,040–10,00) |
0–50 (32–122) |
Vergossen |
|
| D790 | U8450002 | 5,0 | Gerade | 11,00 (0.434) |
1,00–500,00 (0,040–20,000) |
(-20–500) (-5–932) |
Vergossen |
|
| D790-SM | U8450009 | Gerade | LCMD-316-5B3 | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G3 | U8800330 | ||||
| D790-SL | U8450008 | Gerade | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5,0 | 90° | 11,00 (0.434) |
(1,00–500,00) (0,040–20,000) |
(-20–500) (-5–932) |
Vergossen |
|
| D791-RM | U8450011 | 5,0 | 90° | 11,00 (0.434) |
(1,00–500,00) (0,040–20,000) |
(-20–400) (-5–932) |
LCMD-316-5C | U8800345 |
| D7912 | Q4530005 | 10,0 | Gerade | 7,5 (0.295) |
(0,50–25,00) (0,020–1,000) |
(0–50) (32–122) |
Vergossen |
|
| D7913 | Q4530006 | 10,0 | 90° | 7,5 (0.295) |
(0,50–25,00) (0,020–1,000) |
(0–50) (32–122) |
Vergossen |
|
| D794 | U8450014 | 5,0 | Gerade | 7,20 (0.283) |
(0,75–50,0) (0,030–2,000) |
(0–50) (32–122) |
Vergossen |
|
| D797 | U8450016 | 90° | Vergossen |
|
||||
| D797-SM | U8450017 | 7.5 | Gerade | 8.90 | 0.71 ～ 50.00 | -20 ～ 150 | LCMD-316-5D | U8800355 |
| D7226 | U8454013 |
|
||||||
| D798-LF | U8450019 | 7.5 | 90° | 7.20 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
|
| D798 | U8450018 | 90° | Vergossen |
|
||||
| D798-SM | U8450020 | 5.0 | Gerade | 11.00 | 1.00～500.00 | -20～150 | LCMD-316-5J | U8800357 |
| D799 | U8450021 | 5,0 | 90° | 11,00 (0.434) |
(1,00–500,00) (0,040–20,000) |
-20–150 (-5–300) |
Vergossen |
|
| MTD7054 | U8620225 | 5,0 | 90° | 5,10 (0.200) |
(1,00–19,00) (0,040–0,750) |
(0–50) (32–122) |
LCPD-78-5 | U8800332 |
1 Abhängig von Werkstoff, Prüfkopftyp, Oberflächenbeschaffenheit und Temperatur. Für den gesamten Bereich muss eventuell die Verstärkung nachgestellt werden.
2 Höchsttemperatur nur mit unterbrochenem Kontakt.
3 }Kabel mit Edelstahlummantelung erhältlich. Kontaktieren Sie Evident.
4 Nicht gemäß EN15317 zertifiziert. Diese Messköpfe sind mit TP103-Prüfzertifikaten gemäß ASTM E1065 versehen.
