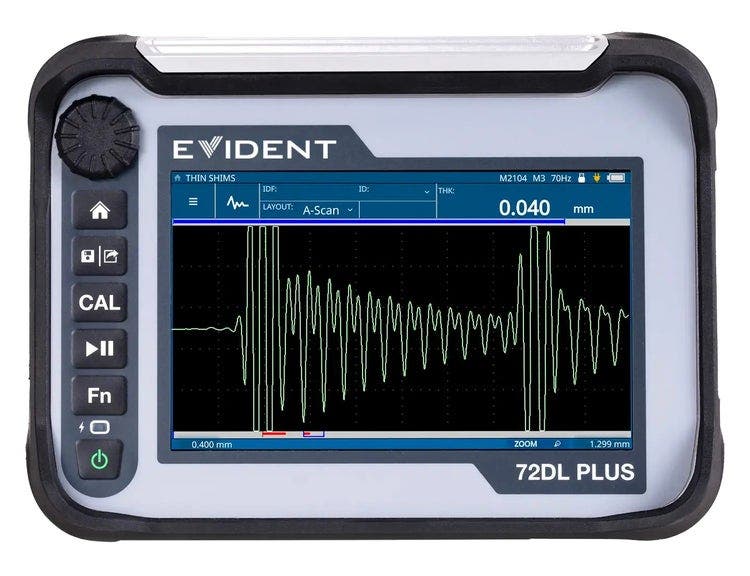

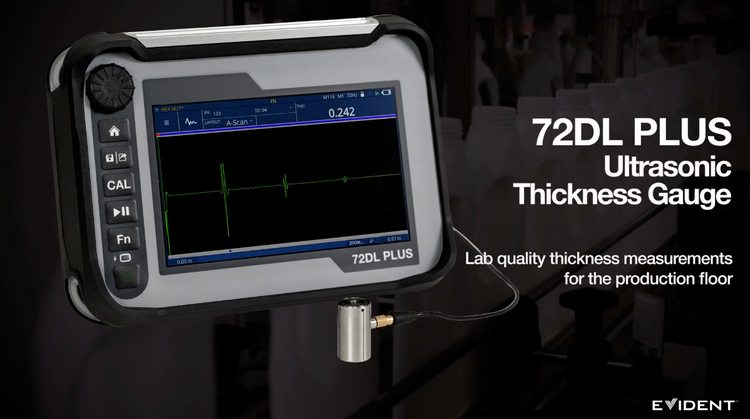

72DL PLUS Ultraschalldickenmessgerät
Das 72DL PLUS Ultraschall-Dickenmessgerät liefert präzise Dickenmessungen mit hoher Geschwindigkeit in einem portablen, bedienerfreundlichen Gerät. Mit schneller Messung, fortschrittlichen Algorithmen und unserer bisher niedrigsten messbaren Mindestdicke können Sie die Dicke sehr dünner Schichten bei komplexen Fertigungsanwendungen sicher messen.
72DL PLUS Ultraschall-Dickenmessgerät Hochgeschwindigkeits-, Hochfrequenz- und Hochpräzisionsmessungen
Das 72DL PLUS Ultraschall-Dickenmessgerät liefert präzise Dickenmessungen mit hoher Geschwindigkeit in einem portablen, bedienerfreundlichen Gerät. Mit schneller Messung, fortschrittlichen Algorithmen und unserer bisher niedrigsten messbaren Mindestdicke können Sie die Dicke sehr dünner Schichten bei komplexen Fertigungsanwendungen sicher messen.
Das 72DL PLUS Dickenmessgerät ist als Standard- und Hochfrequenz-Modell erhältlich. Das Hochfrequenzmodell kann sehr dünne Materialien messen, einschließlich mehrschichtiger Anstriche, Kunststoffe, Metalle und Beschichtungen. Die Multilayer Measurement Funktion zur automatischen Einstufung, kann gleichzeitig die Dicke von bis zu sechs einzelnen Schichten anzeigen. Alle 72DL PLUS Modelle verfügen über die Funktionen für schnelle und genaue Dickenmessungen:
- Digitale Filter sorgen für ein ausgezeichnetes Signal-Rausch-Verhältnis, um die Dicke von schallstreuenden Materialien (z. B. Glasfaser) genau zu messen.
- Der hochauflösende Touchscreen ist einfach zu bedienen und aus verschiedenen Blickwinkeln einzusehen.
- Die PC Interface Application integriert den Arbeitsablauf, das Prüfmanagement, Warnungen und die Datenanalyse, sodass die Produktqualität kontinuierlich verbessert werden kann.
Merkmale des 72DL PLUS auf einen Blick
Für einen zuverlässigen Dickenprüfprozess
Wir haben die präzise Dickenmessung per Ultraschall mithilfe intelligenter Tools vereinfacht, sodass die Prüfungen schneller und zuverlässiger eingerichtet, durchgeführt und analysiert werden können.
- Großflächiger, klarer Bildschirm: Anzeige von Dickenmessungen auf einem 177,8 mm (7 Zoll) großen hochauflösenden WVGA-Touchscreen
- Vielseitige Darstellungsmöglichkeiten: A-Bild, B-Bild, A/B-Bild, Trendmessung und Zoom liefern ein genaues Bild der Dickenveränderungen
- Anwendungsspezifisch: Eine interaktive Prüfteilkarte mit Messpunkten (TML) bietet einen schnellen Überblick über den Prüfstatus und die Qualität
- Effiziente Datenverwaltung: interne Datenprotokollierung und PC Interface Application beschleunigen die Datenerfassung und -überprüfung
- Verbindungsfähig: unterstützt Wi-Fi und Bluetooth für Industrie 4.0 Praktiken
- Einfache Anwendungsanpassung: Erstellung benutzerdefinierter Anwendungen, um Zeit zum Einrichten des Geräts für Routinedickenprüfungen zu reduzieren
Intuitive Benutzeroberfläche mit leicht ablesbarem Großbildschirm
- Großer Ablesewinkel sorgt für hervorragende Sichtbarkeit unter den meisten Umgebungsbedingungen
- 177,8 mm (7 Zoll) großer Farb-Touchscreen bietet Zugriff auf die Einstellungs- und Messvorlagen
- Geführte Konfiguration vereinfacht das Anpassen von Einstellungen an die jeweiligen Anforderungen
Präzision Ultraschall-Dickenmessgerät für industrielle Umgebungen
- Ausgelegt für IP65 zum Schutz vor Staub und Feuchtigkeit
- Getestet gemäß Fallprüfung (MIL-STD-810G), geschützt bei versehentlichem Fall, was kostspielige Reparaturen reduziert
- Zuverlässige Messungen in einem großen Betriebstemperaturbereich von –10 °C bis 50 °C
- Standortunabhängiges Gerät für den Produktionsbereich mit einem Gewicht von 2,1 kg (4,6 lb)
- Einfache Steuerung über den Touchscreen, mit Tasten und Einstellknopf
- Einsatz im Innen- und Außenbereich, auf einer Arbeitsfläche oder mit einem Vierpunkt-Brustgurt oder Schultergurt
- Lange Akkubetriebszeit: bis zu 8 Stunden Dauerbetrieb
Zum Messen der Dicke von bis zu sechs Schichten von mehrschichtigen Beschichtungen, Lacken, Kunststoffen und anderen Materialien
Die Multilayer Measurement Funktion zur automatischen Einstufung, ermöglicht Dickenmessungen von bis zu sechs Schichten. Die Messeinstellungen für jede Schicht, einschließlich Material, Schallgeschwindigkeit, Dickenbereiche und Alarmpegel, sind über den Konfigurationsablauf und die Touchscreen-Steuerung leicht zugänglich.
Workflow
Optimierte Datenerfassung und -verarbeitung bei Dickenmessungen
Alle 72DL PLUS Modelle verfügen über eine integrierte Datenprotokollierung mit bis zu 2 GB Datenspeicher und praktischen Funktionen zur Dateiverwaltung.
- Alphanumerische Displaytastatur zum Benennen von Dateien und Bearbeiten von Berichtstiteln zur Arbeitsorganisation
- Das Dateimanager-Menü vereinfacht das Überprüfen und Bearbeiten von Anwendungsdateien, das Überprüfen und Löschen von Prüfdatendateien und die Anzeige des Bearbeitungsverlaufs der Prüfung. Sobald eine Datei gefunden wurde, kann sie bequem abgerufen werden.
- Anschluss eines Fußschalters zum freihändigen Speichern und Senden von Daten
Einfache Einstellung für routinemäßige Dickenmessungen
Für Routineanwendungen bei einfachen oder komplexen Prüfteilen können die Einstellungen im Anwendungsmenü gespeichert und abgerufen werden, um die Einstellung des Geräts zu vereinfachen. Dies verkürzt die manuelle Auswahl und Anpassung der Einstellungen vor jeder Prüfung, was wiederum ein effizientes Arbeiten und eine zuverlässige Messqualität ermöglicht.

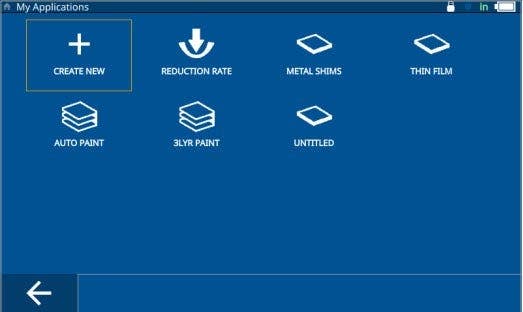

Das Menü „My Applications“ erleichtert das Erstellen von benutzerdefinierten Anwendungen direkt auf dem Messgerät:
- Vordefinierte Konfigurationen für Einzelschicht- und Mehrschicht-Messungen, Barriere und Reduktionsrate
- Das Menü führt den Prüfer durch jeden Prozessschritt, von der Auswahl der Prüfkonfiguration bis zur Einstellung des Messkopfs, des Materials, der Alarme und Alarmbedingungen, des Messmodus und der Prüfteilkartierung
- Anwendungen sind leicht abrufbar – schalten Sie einfach das Messgerät ein, und das Menü „My Applications“ erscheint als Startbildschirm
Für zusätzliche Flexibilität kann die PC Interface Application auch dazu verwendet werden, um Anwendungen zu erstellen und die Dateien an verschiedene Dickenmessgeräte in der Produktion oder an andere Standorten zu senden.
Schnelles Arbeiten mit standardisierten Prüfleitfäden
Mit der interaktiven benutzerdefinierten Vorlage können Prüfer ihre Arbeit schneller und stressfreier erledigen, indem sie die standardisierten Prüfanweisungen auf dem Messgerät befolgen. Durch die intelligente Überwachung der Qualität und des Fortschritts laufender Dickenprüfungen können Vorgesetzte sicherer sein, dass eine Arbeit richtig ausgeführt wird.
- Sparen Sie Zeit und Ressourcen bei der Schulung von Prüfern: Erstellen Sie einmalig benutzerdefinierte Prüfteilzuordnungen und -einstellungen und übertragen Sie diese auf alle Ihre Geräte. Alle Prüfer folgen dem gleichen Prozess, um die Dicke von Bauteilen einheitlich zu bewerten.
- Zuverlässige Dickenmessungen: Sie wissen, dass Sie an jeder erforderlichen Dickenprüfstelle Daten erfassen; sehen Sie den Fortschritt mit farbcodierten Prüfpunkten für jede Phase - vor der Messung, aktive Dickenmessstelle (TML), nach der Messung und Alarme/Signalverlust (LOS)
- Dickenmessungen bei Bedarf einfach wiederholen: Messungen außerhalb der Spezifikation durch Alarme/LOS-Messungen schnell bestätigen
Nachverfolgung und Visualisierung von Dickenänderungen mit vielseitigen Messvorlagen
Alle 72DL PLUS Modelle umfassen fünf Messdarstellungen, sodass Dickenänderungen auf einem Prüftmaterial genau verfolgt und visualisiert werden können.

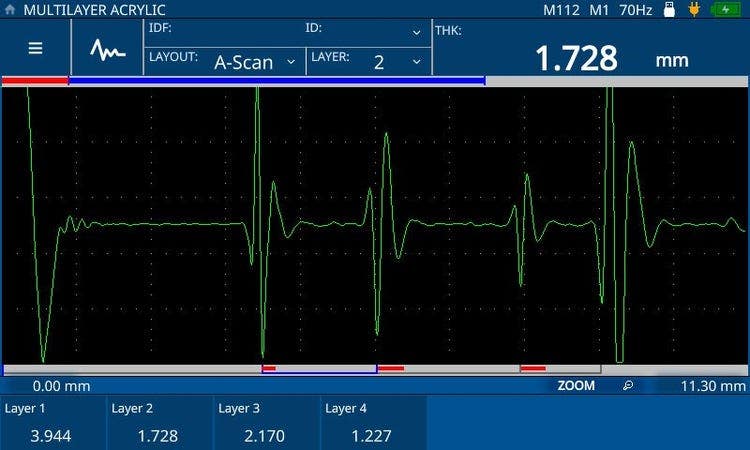

A-Bild

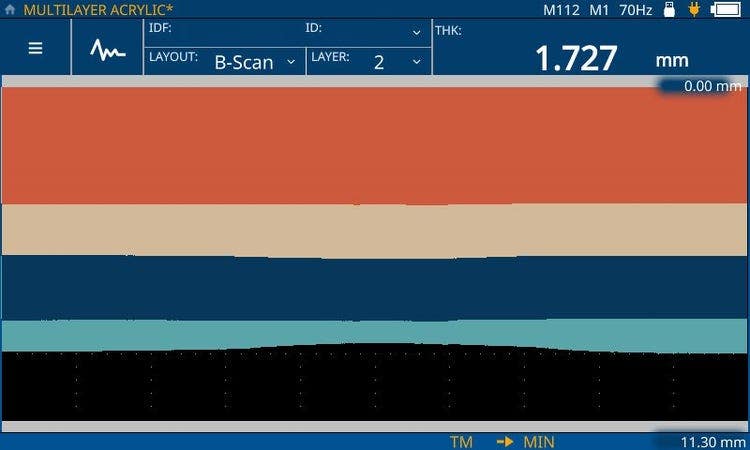

B-Bild

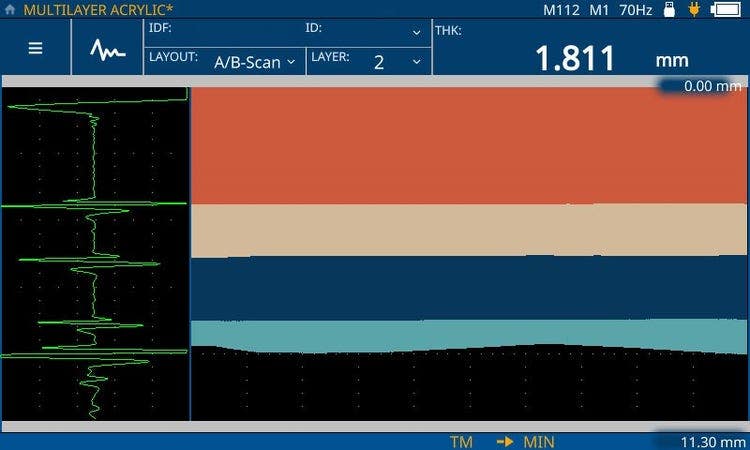

A/B-Bild

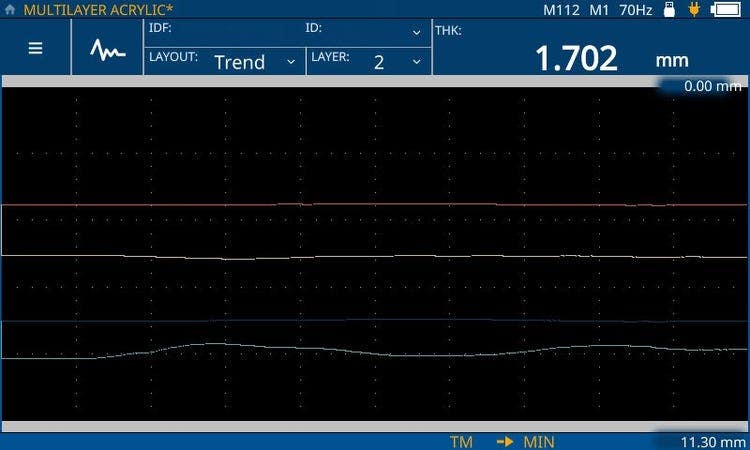

Trend

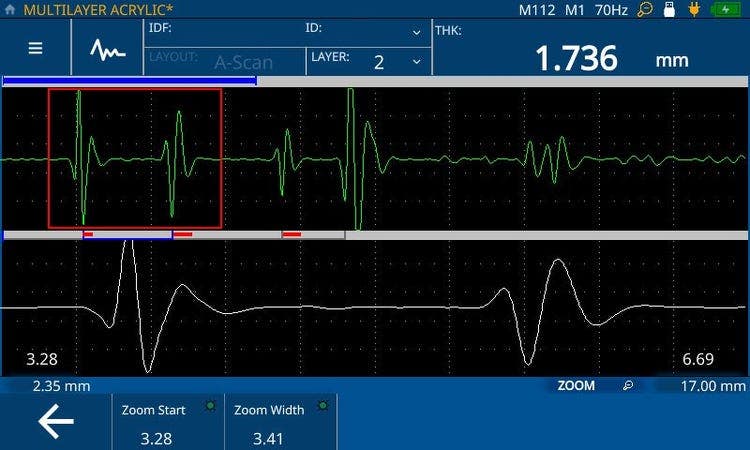

Zoom
Verbessern Sie die Produktqualität mit Prüfdatenmanagement und -analyse

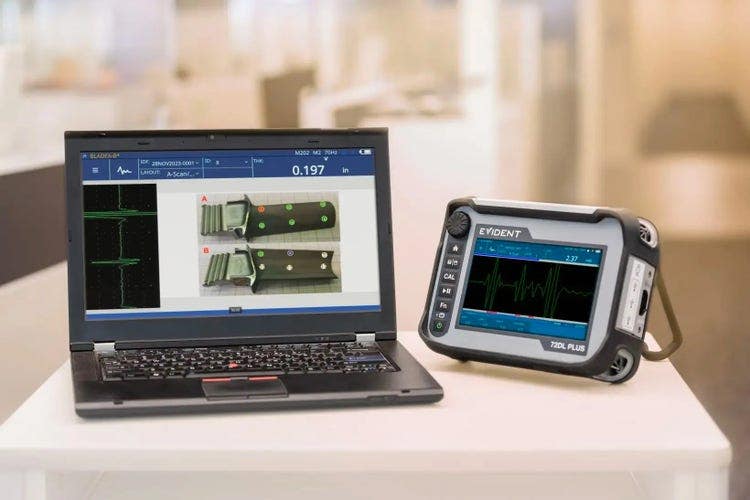

Erfassen Sie mehr Prüfdaten, um die Produktqualität besser zu kontrollieren. Die PC Interface Application bietet Tools für die Erstellung, Verwaltung, gemeinsame Nutzung und Analyse von Daten, um datengesteuerte Entscheidungen in der Produktion zu ermöglichen. Überwachen Sie Dickentrends, erkennen Sie Qualitätsprobleme und erstellen Sie Berichte, um eine gleichbleibende Produktqualität zu gewährleisten und Prozesse zu verbessern.
- Trendänderungen in der Dicke überwachen: Datenpunkte in Statistik-, Trendlinien- und Histogramm-Ansichten analysieren
- Qualitätsprobleme erkennen: Die Historie eines Teils oder von Messstellen über mehrere Teile hinweg im Analyse-Dashboard anzeigen
- Bewertung der Prüfqualität: Organisation von Daten und Anwendungsdateien von mehreren Messgeräten an einem einzigen Speicherort
- Erstellung von Fertigungsprüfberichten im PDF-Format für einzelne Komponenten oder ganze Produktionslinien mithilfe anpassbarer Vorlagen
- Schnelle, einfache Datenaufzeichnung: unterstützt die Datenübertragung über USB und WLAN, um Fehler und Verzerrungen bei der Datenerfassung zu reduzieren. Daten können zur weiteren Analyse in Excel exportiert werden.
Anwendungen
Schnelle Präzisionsdickenmessung für viele Anwendungen
Das 72DL PLUS kann als Dickenmessgerät für Lacke, Beschichtungen und andere Materialien eingesetzt werden. Unabhängig von der Anwendung liefert das Dickenmessgerät schnell zuverlässige Ergebnisse in Laborqualität, um die Produktivität und den Durchsatz in der Produktion zu maximieren.

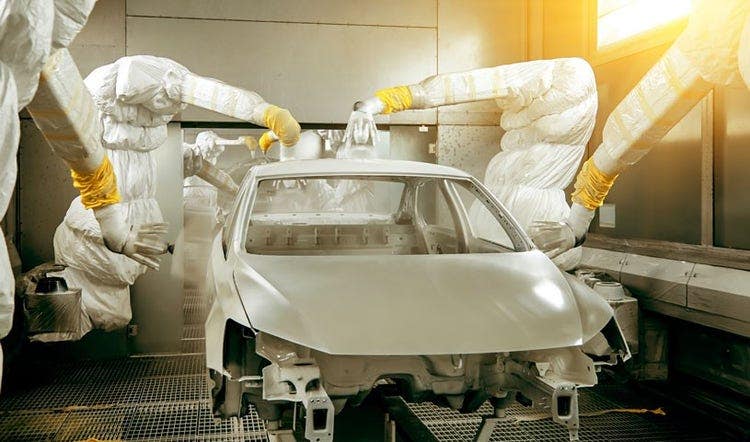

Automobilindustrie

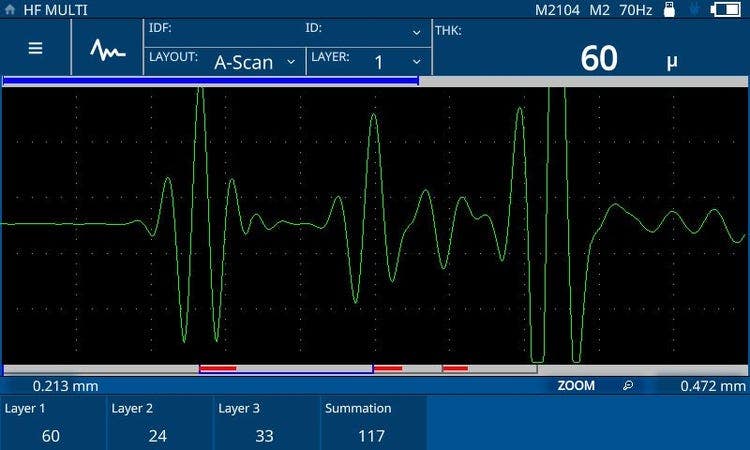

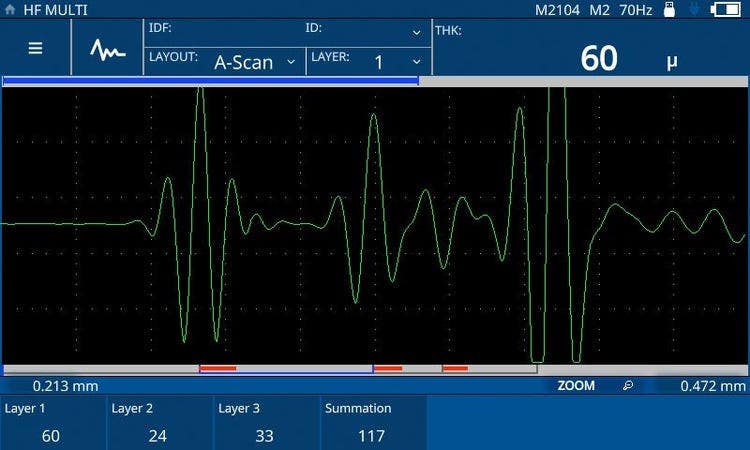

Lackdickenmessgeräte für Autos und andere Fahrzeuge
- Genaue Messung der Dicke von Autolacken
- Messung von bis zu 6 Lackschichten
- Gleichzeitige Anzeige aller Lackschichtmessungen
Luft- und Raumfahrt

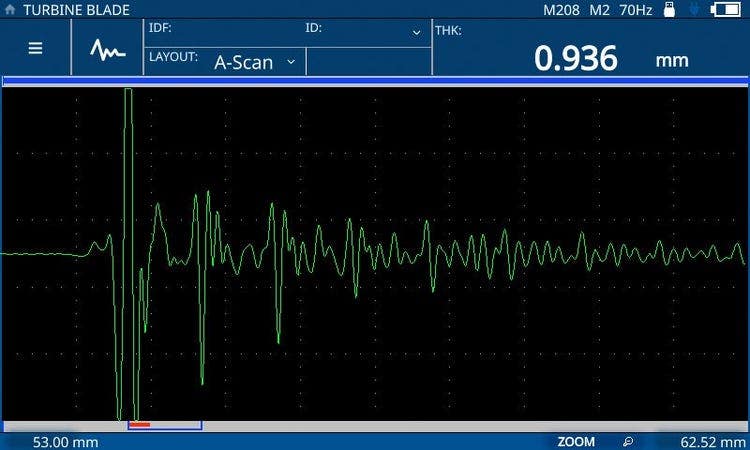

- Schnelle Messungen in der Turbinenschaufelherstellung
- Prüfung und Reparatur von Turbinenschaufeln
- Prüfung der Fenster eines Flugzeugs

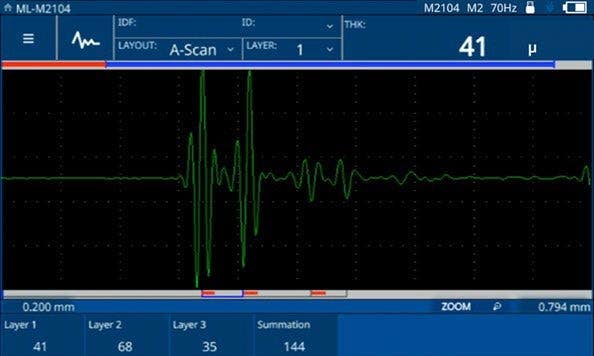

- Lack- und Beschichtungsdickenmessungen in der Luft- und Raumfahrt
- Dickenmessung von ein- und mehrschichtigen Beschichtungen bei Flugzeugen aus Verbundwerkstoffen
- Messung von Beschichtungen von Flugzeug-Radarkuppeln aus Verbundwerkstoffen
- Messung von Aluminium-Verbundplatten
Allgemeine Herstellungsindustrie
- Messen von dünnwandigen Rohren und Rohren mit kleinem Durchmesser
- Kunststoff- und Metallrohre

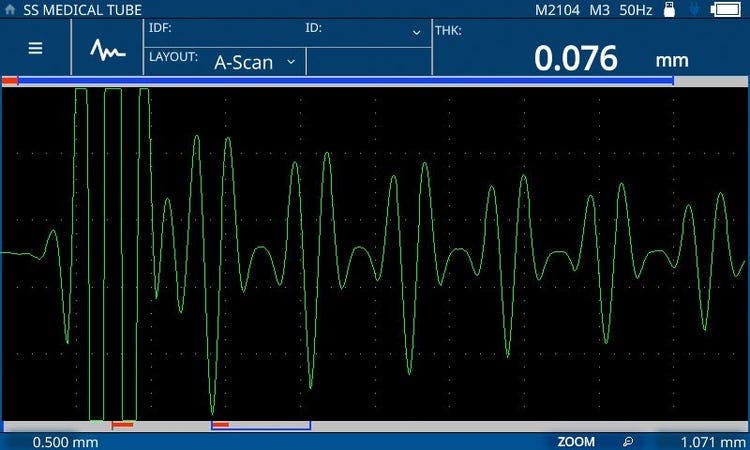

- Wandstärke von medizinischen Schläuchen und Kathetern
- Dickenmessung von Beschichtungen in der Fertigungsindustrie
- Messung der Dicke von ein- und mehrschichtigen Beschichtungsmaterialien
- Wasserdichte und Antireflexbeschichtungen
- Trockenfilmdicke
- Messung der Dicke von dicken und dünnen Schichten
- Dickenmessung von Kunststoffen in der Fertigungsindustrie
- Dickenmessung von mehrschichtigen Kunststoffen in Flaschen, Schalen und Tanks
- Lebensmittelbehälter aus mehrschichtigem Kunststoff
- Materialdickenmesser für die Fertigungsindustrie
- Messungen von mehrschichtigen Materialien
- Dicke von Siliziumwafern
- Dicke von Blechen und Platten
- Goldfoliendicke
- Klebebanddicke
- Dicke der Polypropylenverpackung
Modelle
Auswahl des richtigen Dickenmessgeräts je nach Anwendung
Je nach Anwendung stehen Standardfrequenz- und Hochfrequenz-Modelle mit der Multilayer Measurement Funktion zur Auswahl.
Standardfrequenz-Modell: bietet zuverlässige Dickenmessungen mit hoher Geschwindigkeit (2 kHz Messgeschwindigkeiten und eine 60 Hz Bildwiederholrate für A-Bilder) unter Verwendung von Einzelschwinger-Messköpfen mit einem Frequenzbereich von 0,2 bis 30 MHz
Hochfrequenz-Modell: enthält alle Funktionen des Standardfrequenz-Modells und unterstützt außerdem Messkopffrequenzen von bis zu 125 MHz für die Messung von sehr dünnen Materialien
Funktion zur Messung mehrerer Schichten: zeigt gleichzeitig Messungen von bis zu sechs Schichten an

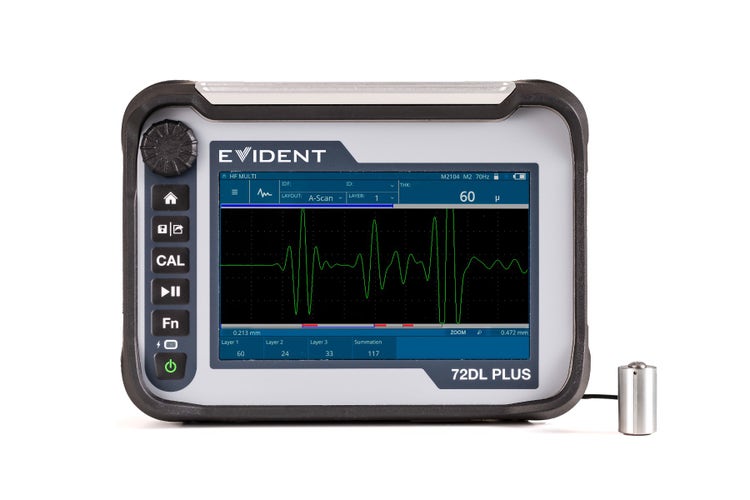

Standardfrequenz
Hochfrequenz
Auswahl der Messköpfe
Das 72DL PLUS Dickenmessgerät ist mit Einzelschwinger-Messköpfen mit Frequenzen bis zu 125 MHz kompatibel:
- Das Standardfrequenz- und Hochfrequenz-Modell mit 0,2–30 MHz kann Materialien mit hoher Messgeschwindigkeit für schnelle Ergebnisse messen
- Das Hochfrequenz-Modell mit 20–125 MHz kann sehr dünne Materialien messen
Technische Angaben
72DL PLUS – Technische Angaben
Auflösung
Rowspan=3
