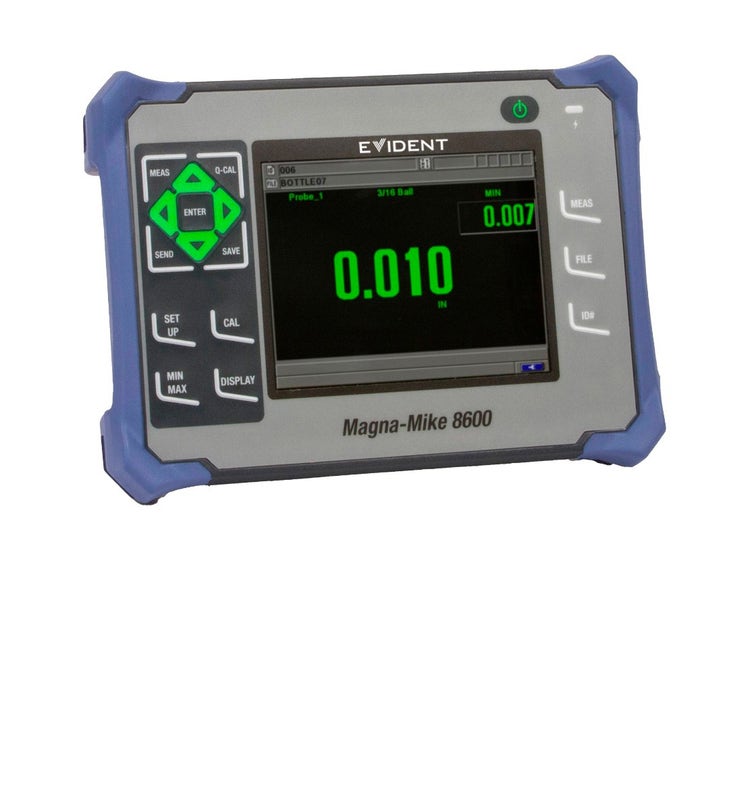

Magna-Mike 8600 Dickenmessgerät
Das Magna-Mike 8600 ist ein portables Dickenmessgerät, das mittels einer einfachen magnetischen Methode zuverlässig und reproduzierbar die Dicke nicht-magnetischer Werkstoffe bestimmt. Die Bedienung des Magna-Mike ist sehr einfach: Auf einer Seite des zu messenden Werkstoffes wird eine magnetische Sonde gehalten oder geführt, während eine kleine Messkugel oder -scheibe, bzw. ein Messdraht auf der Gegenseite angebracht oder in den zu messenden Behälter gegeben wird. Der Abstand zwischen der Kugel und der Magnetsonde wird unter Verwendung des Halleffekts gemessen. Die Wanddicke wird unmittelbar in großen Ziffern auf dem Farbdisplay angezeigt.
Magna-Mike 8600
Das Magna-Mike 8600 ist ein portables Dickenmessgerät, das mittels einer einfachen magnetischen Methode zuverlässig und reproduzierbar die Dicke nicht-magnetischer Werkstoffe bestimmt. Die Bedienung des Magna-Mike ist sehr einfach: Auf einer Seite des zu messenden Werkstoffes wird eine magnetische Sonde gehalten oder geführt, während eine kleine Messkugel oder -scheibe, bzw. ein Messdraht auf der Gegenseite angebracht oder in den zu messenden Behälter gegeben wird. Der Abstand zwischen der Kugel und der Magnetsonde wird unter Verwendung des Halleffekts gemessen. Die Wanddicke wird unmittelbar in großen Ziffern auf dem Farbdisplay angezeigt.
Neue Features:
- 3 neue widerstandsfähige Sonden:
-- gerade, rechtwinkelig und flach flexibel - Auswechselbare Verschleißkappen:
-- Standard, Keilspitze und extra widerstandsfähige Verschleißkappe (nur für 86PR-1 und 86PR-2) - Große Auswahl an Messreflektoren:
-- magnetische Messkugeln 4,76 mm und 6,35 mm
-- Messdraht Ø 1,14 mm und 0,66 mm - Erweiterter Messbereich bis zu 25,4 mm Dicke
- Großes VGA-Display
- RS-232-, VGA- und USB-Anschluss
- Hohe Anzeigegeschwindigkeit (60Hz)
- Großer alphanumerischer Datenspeicher
- Speichern und Abruf von Justierungsdateien
- Speichern auf einer microSD-Karte im .txt- oder .csv-Format
- Neue Justierhilfen:
-- Standard bis zu 9,1 mm
-- erweiterter Messbereich bis zu 25,4 mm
-- Messscheibensatz
-- Messdrähte
-- Satz für flache, flexible Sonde

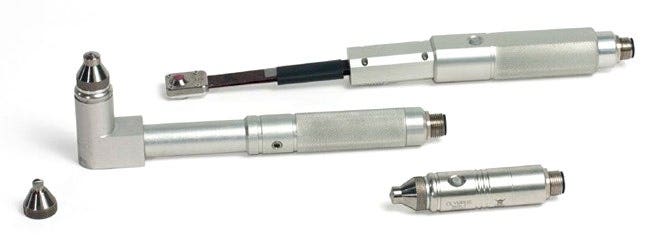

Drei neue Sondenmodelle
Für das Magna-Mike sind gerade, rechtwinkelige und flache, flexible Magnetsonden erhältlich. Die Sonden 86PR-1 und 86PR-2 besitzen auswechselbare Verschleißkappen, um die Lebensdauer der Sonde zu verlängern und die Wirtschaftlichkeit zu verbessern.
Auswechselbare Standardverschleißkappe 86PR1-WC
Auswechselbare, widerstandsfähige Verschleißkappe 86PR1-EWC
Auswechselbare Verschleißkappe mit Keilspitze 86PR1-CWC
Flache, flexible Sonde 86PR-3
Dickenmessung zwischen 0,001 mm und 25,4 mm
Durch den Einsatz verschiedener Messreflektoren sind die unterschiedlichsten Messungen möglich.
| Messreflektor | Minimale Dicke | Maximale Dicke | Genauigkeit | |
| Basisjustierung | Mehrere Punkte | |||
| Sonden 86PR-1 and 86PR-2 | ||||
| Messkugel 1,58 mm (80TB1) | 0,001 mm | 2,03 mm | 4% | 3% |
| Messkugel 3,17 mm (80TB2) | 0,001 mm | 6,1 mm | 4% | 2% |
| Messkugel 4,76 mm (80TB3) | 0,001 mm | 9,1 mm | 3% | 1% |
| Messkugel 6,35 mm (80TB4) | 0,001 mm | 9,1 mm | 3% | 1% |
| Magnetische Messkugel 4,76 mm (86TBM16) | 4,06 mm | 19,05 mm | 3% | 1% |
| Magnetische Messkugel 6,35 mm (86TBM4) | 4,06 mm | 25,4 mm | 3% | 1% |
| Flache Messscheibe (12,7 mm) (80TD1) | 0,001 mm | 9,1 mm | 3% | 2% |
| Messscheibe mit V-förmigem Rand 6,35 mm (80TD2) | 0,001 mm | 6,0 mm | 3% | 2% |
| Messdraht Ø 1,14 mm (86TW1) | 0,001 mm | 12,7 mm | 3% | 2% |
| Messdraht Ø 0,66 mm (86TW2) | 0,001 mm | 6,1 mm | ||
| Neue flache, flexible Sonde 86PR-3 | ||||
| Messkugel 1,58 mm (80TB1) | 2,0 mm | 4% | 3% | |
| Messkugel 3,17 mm (80TB2) | 4,1 mm | 4% | 2% | |
| Messdraht Ø 0,66 mm (86TW2) | 4,1 mm | 3% | 2% | |
Hinweis: für Sonden 86PR-1 und 86PR-2 ist die Messtoleranz = [(Messgenauigkeit x Dicke) +0,003 mm], für Sonde 86PR-3 ist die Messtoleranz = [(Messgenauigkeit x Dicke) + 0,025 mm]
Interner alphanumerischer Datenspeicher
Das Magna-Mike besitzt einen dateibasierten alphanumerischen Datenspeicher, der das Speichern und Übertragen von Messwerten vereinfacht.
Messwerte können in vier Standard-Dateiformaten gespeichert werden: Zählreihe, Zählfolge, Zählfolge mit Zusatzpunkt und 2D-Matrix.
- direkter Export von einzelnen Messwerten oder von Messwertdateien in eine Excel-Tabelle mit WINXL
- Übertragung von Dateien an SPS-Programme
- Übertragung über USB und RS-232-Ausgang
- Export von Dateien auf eine externe microSD-Karte im .txt- und .csv-Format
- Erstellung von Berichten im Gerät
Direkte Übertragung in Excel-Tabellen
Das Magna-Mike besitzt einen USB-Anschluss und einen RS-232-Ausgang. Damit können Daten direkt in eine Excel-Tabelle importiert werden. Mit dem Datenübertragungsprogramm WINXL ist die Übertragung einzelner Messwerte oder ganzer Messwertdateien auf einen PC möglich.
Datenübertragungsprogramm WINXL
Technische Angaben
| Ausstattung und Funktionen | Abmessungen | 236 mm x 167 mm x 70 mm |
| Gewicht | 1,68 kg, inklusive Lithium-Ionen-Akku | |
| Tastenblock | englisch, japanisch, chinesisch, international | |
| Bedienerführung | Englisch, Spanisch, Französisch, Deutsch, Japanisch, Chinesisch, Portugiesisch, Schwedisch, Norwegisch, Niederländisch, Polnisch, Russisch, Ungarisch, Tschechisch, Italienisch | |
| Datenspeicherung | im Gerät und auf herausnehmbarer MicroSD-Karte (2 GB) | |
| Betriebsdauer des Akkus (Sonderzubehör) | 16 Stunden (Lithium-Ionen-Akku) | |
| Leistungsbedarf | Netzversorgung: 100 V bis 120 V Wechselstrom, 200 V bis 240 V Wechselstrom | |
| Bildschirm | VGA (640 x 480 Pixel), transflexiver Farb-LCD, | |
| Abmessungen (B x H, Diagonale) | 117 mm x 89 mm, 146 mm (4,62 Zoll x 3,49 Zoll, 5,76 Zoll) |
|
| Min/Max-Modus | Aufzeichnung bei 60 Hz Anzeigegeschwindigkeit | |
| Anzeigegeschwindigkeit: | 4, 8, 16 und 20 Hz | |
| Alarm | Alarm auf unterer und oberer Alarmschwelle | |
| Auflösung | 0,1 mm, 0,01 mm, 0,001 mm (je nach Dickenmessbereich) | |
| Messdatenspeicher | interner, dateibasierter alphanumerischer Datenspeicher | |
| Sonden | 86PR-1 | gerade Standardsonde, Länge 82,30 mm, Durchmesser 18,62 mm |
| 86PR-2 | rechtwinkliger Sondenkopf, 58,84 mm x 18,62 mm, Länge 178,57 mm | |
| 86PR-3 | flache, flexible Sonde, Länge 241,3 mm | |
| Normen zur Arbeitsumgebung | Vibrationstest | MIL-STD-810G, Methode 514.6, Verfahren I |
| Falltest | MIL-STD-810G, Methode 516.6, Verfahren IV | |
| Stoßfestigkeitstest | MIL-STD-810G, Methode 516.6 | |
| entspricht IP67 | ja | |
| Eingänge/Ausgänge | USB | USB-2.0-Anschluss für Peripheriegeräte |
| RS-232 | ja | |
| Speicherkarte | maximale Kapazität: 2 GB auf herausnehmbarer MicroSD-Speicherkarte | |
| Videoausgang | VGA-Ausgang ist Standard | |
| Fußschalter (Sonderzubehör) | programmierbar (Speichern, Senden, Messen und Schnelljustierung) | |
| Betriebstemperatur | -10 °C bis 50 °C |
Standardlieferumfang
Auswahl von Sonde (gerade, rechtwinkelig oder flach, flexibel) und Sondenständer:
- 86PR-1 (U8470020): Standardsonde enthält
86PRS1 (U8771043): zweiteiligen Sondenständer - 86PR-2 (U8470028): rechtwinkelige Sonde enthält
86PRS (U8771044): zweiteiligen Sondenständer für rechtwinkelige Sonde - 86PR-3s (Q7800004): flache, flexible Sonde enthält
86PRS3 (Q7800006) zweiteiligen Sondenständer für flache, flexible Sonde - 86PC (U8801410): Sondenanschlusskabel für 86PR-1 und 86PR-2
- WinXL (U8774010): Programm für Datenübertragung zu Excel
Jeweils ein Artikel zur Auswahl:
- 86ACC-KIT (U8771068): Standard-Justierhilfen
86ACC-ER-KIT (U8771069): Justierhilfen für erweiterten Messbereich
86ACC-PR3-KIT (Q7800005): Justierhilfen für Messung mit flacher, flexibler Sonde - EP-MCA: externe Batterieladestation
- 8600-MAN-CD (U8778535): CD mit Handbüchern (alle Sprachen)
- 600-TC (U8780294): Transportkoffer aus Kunststoff
- Jeweils ein Artikel zur Auswahl:
- 600-C-RS232-5 (U8780299): RS-232-Kabel
- EPLTC-C-USB-A-6 (U8840031): USB-Kabel
Der Standardlieferumfang kann von Land zu Land verschieden sein. Erkundigen Sie sich darüber bei Ihrem Kundendienst.
Sonderzubehör
- 86PR-3 (Q7800004): flache, flexible Sonde
- 600-C-VGA-5 (U8780298): VGA-Ausgangskabel
- 600-BAT-L-3 (U8051431): aufladbarer Lithium-Ionen-Akku
- 85FSW (U8780127): Fußschalter zur Fernbedienung
- 86PR-2 (U8470028): rechtwinkelige Sonde
- 86PRS2 (U8771044): zweiteiliger Sondenständer für 86PR-2
- 86PCC (U8780323): Spiralkabel für 86PR-1 und 86PR-2
- 86PR1-WC (U8780324): auswechselbare Verschleißkappe für Sonden 86PR-1 und 86PR-2
- 86PR1-CWC (U8780326): Verschleißkappe mit Keilspitze für Sonden 86PR-1 und 86PR-2
- 86PR1-EWC (U8780344): besonders widerstandsfähige Verschleißkappe für Sonden 86PR-1 und 86PR-2
- 80TB1 (U8771030): Messkugel 1,58 mm
- 80TB2 (U8771031): Messkugel 3,17 mm
- 80TB3 (U8771032): Messkugel 4,76 mm
- 80TB4 (U8771022): Messkugel 6,35 mm
- 80TD1 (U8771034): Messscheibe mit flachem Rand
- 80TD2 (U8771035): Messscheibe mit V-förmigem Rand
- 86TBM3 (U8771039): magnetische Messkugel 4,76 mm
- 86TBM4 (U8771040): magnetische Messkugel 6,35 mm
- 86TW1 (U8771041): Messdraht 1,14 mm
- 86ACC-ER-KIT (U8771069): Justierhilfen für erweiterten Messbereich
- 86ACC-W-KIT (U8771070): Justierhilfen für Messungen mit Messdraht
- 86ACC-D-KIT (U8771071): Justierhilfen für Messungen mit Messscheibe
- 86ACC-PR3-KIT (Q7800005): Justierhilfen für Messung mit flacher, flexibler Sonde
- 80CAL-NIS (U8771011): Justierkörper für Justierung nach NIST-Norm (6er Pack)
*Technische Änderungen vorbehalten.
Anwendungen
Dickenmessung mit Hall-Effekt für nicht ferritische Materialien
Das Magna-Mike 8600 Dickenmessgerät für Hall-Effekt-Messungen nutzt eine einfache magnetische Methode, um zuverlässige und wiederholbare Messungen an Kunststoffflaschen, Verpackungen und anderen nicht ferritischen Materialien durchzuführen.
Verpackungen und Flaschen aus Kunststoff oder Glasflaschen

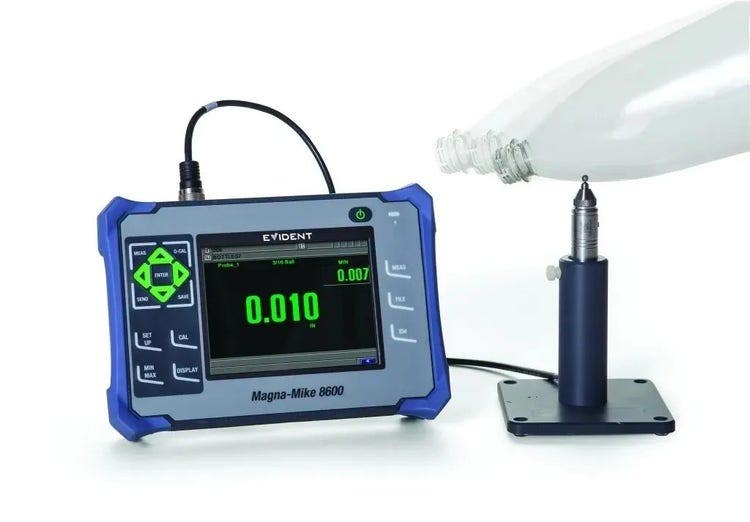

Das Magna-Mike 8600 Messgerät misst die Dicke von Verpackungen und Behältern aus Kunststoff oder Glas für Anwendungen in verschiedenen Industriebereichen. Hierzu wird eine kleine Messkugel in den Behälter gegeben. Der magnetische Messkopf, der von außen an den Behälter gehalten wird, zieht die Messkugel an. Die Stahlmesskugel folgt dem geführten Messkopf sowohl auf der Oberfläche als auch in schwer zugängliche Ecken. Mit der Funktion Minimum-Modus wird stets die aktuelle und die niedrigste Dicke angezeigt.
Ähnliche Themen:
Messung der Dicke von Glas
Dickenmessungen für Metalldosen, Behälter und Gehäuse
Wanddickenmessung in der Blasformindustrie
Automobilindustrie
Der Standard-Messkopf des Magna-Mike 8600 ist in Kombination mit einer oder zwei Messscheiben und einer austauschbaren Verschleißkappe mit Keilspitze das ideale Messgerät für die Prüfung von Airbagreißnähten. Für diese Messanwendung sind Messungen in engen Kanälen oder Rillen erforderlich.
Ähnliche Themen:
Dickenmessung von Reißnähten an Airbagklappen in Fahrzeugen in der Automobilindustrie
Luft- und Raumfahrt
Das Magna-Mike Messgerät wird erfolgreich in Qualitätskontrollprogrammen für die Prüfung von Verbundwerkstoffen und nicht ferritischen Werkstoffen in der Luftfahrtindustrie eingesetzt. Die Messdrähte können in die Kühlluftbohrungen von Turbinenschaufeln eingeführt werden, während die größeren Messkugeln bei der Messung von Triebwerksteilen mit einer Dicke bis zu 25,4 mm eingesetzt werden können.

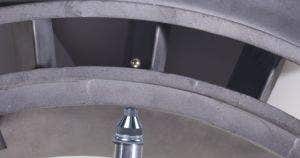

Messung eines Gussteils eines Flugzeugs mit einer Dicke von 24,1 mm

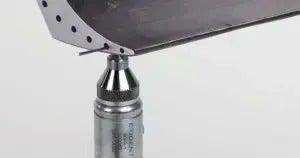

Messung einer Turbinenschaufel mittels Messdraht
Ähnliche Themen
Dickenmessung von Verbundwerkstoffen in der Luft- und Raumfahrtindustrie
Andere Anwendungen
Magna-Mike 8600 Dickenmessgerät wird zur Dickenmessung von Kunststoffbehältern und anderen Komponenten aus nicht ferritischen Materialien, wie Kunststoffrohre, Schläuche und Platten aus Kautschuk, Wachsformen und Gussteile, eingesetzt.
Ähnliche Themen
Wanddicke von Kunststoffrohren
Ultraschallprüfung von Gussteilen aus Aluminium und anderen nicht ferritischen Materialien
Dickenmessung von Wachsformen für Präzisionsgussteile
Dickenmessungen von Schläuchen und Schlauchmaterial aus Kautschuk
Dickenmessungen von Kautschukplatten und -beschichtungen
