Inline-Rohrprüfsystem für widerstandsgeschweißte Rohre

Dieses Inline-Qualitätskontrollsystem prüft mit Phased-Array-Sensoren die Schweißnaht und die Wärmeeinflusszone (WEZ) von widerstandsgeschweißten Rohren. Jeder Sensor kann sich unabhängig von –120 Grad bis +120 Grad drehen und so der Schweißnaht besser folgen.

In-line Electrical Resistance Weld Tube Inspection

Übersicht

Die Inline-Rohrprüfanlage für widerstandsgeschweißte (ERW) Rohre ist eine schlüsselfertige Lösung mit integrierter Phased-Array-Technologie in einem automatisierten Prüfsystem, um strenge Prüfbestimmungen zu erfüllen. Die Hauptvorteile sind:

  • Automatische Aufzeichnung der Wärmeeinflusszonen (WEZ)
  • Anzeige des Schweißnahtprofils in Echtzeit
  • Unabhängig von der Kompetenz des Prüfers dank automatischer Kalibrierung
  • Fehlererkennung bei Produktionsgeschwindigkeit mit Kalibrierungsprüfung
  • Geringes Risiko von Geräteschaden dank eines Messfensterdetektors

Das System ist eine bedienerfreundliche Lösung, um die Qualität von widerstandsgeschweißten Rohren nach dem Schweißen, Glühen und Formen zu gewährleisten. Es umfasst Folgendes:

  • Spezielles Projektmanagement
  • Geräte, Sensoren, und mechanische Zubehörteile
  • Wasserkammersystem
  • Software
  • Unterstützung bei Inbetriebnahme, Schulungen und Kundendienst

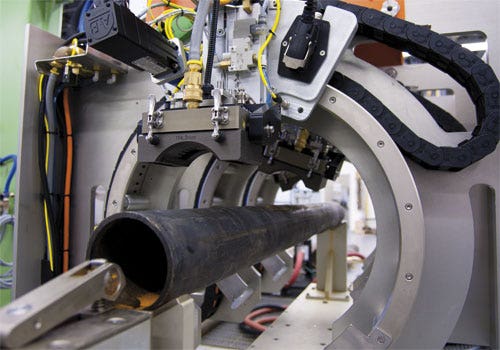

Prüfanlage für widerstandsgeschweißte Rohre

Vermessung und Aufzeichnung von Schweißnähten während der Fehlererkennung

Ein zylindrischer Phased-Array-Sensor (PA) befindet sich auf jeder Seite des Rohrs, um die Prüfung im und entgegen dem Uhrzeigersinn durchzuführen. Zur Prüfung der Schweißnaht und Erstellung eines Schweißnahtprofils schallt ein zylindrischer Sensor Schallbündel senkrecht in das Prüfteil ein. Abgeschrägte Nahtflächen werden automatisch überprüft und anhand des erstellten Schweißnahtprofils wird eine Seitenansicht für eine schnelle Analyse erstellt.

Automatisierte Schweißnahtprüfung

Unser einzigartiger Algorithmus, basierend auf der Laufzeit-Analyse, erkennt abgeschrägte Nahtflächen und sendet automatisch eine Rückmeldung an die SPS, um die Prüfung für jeden Wasservorlaufstreckenvorlaufkeil einzustellen.

Schnelle Prüfungen, hochwertige Ergebnisse

Unser hochleistungsfähigen Prüfsysteme sind dazu ausgelegt, alle Produktivitätsanforderungen der Metallverarbeitungsindustrie zu erfüllen. Die Systeme halten die strengsten internationalen Qualitätsstandards kompromisslos ein.

Automatische Kalibrierung

Jeder Phased-Array-Sensor verlangt eine Kalibirierung, um eine Prüfung ordnungsgemäß durchführen zu können. Während der Kalibrierung werden die Sensoraperturen über einen bekannten Defekt geführt und der Verstärkungspegel jedes Sensors wird automatisch eingestellt. Diese Funktion unterstützt die Durchführung und Überprüfung einer präzisen Kalibrierung jeder Sendemodulierung, was Zeit spart und von der Kompetenz des Prüfers unabhängig ist.

Software- und Akquisitionseinheit

Phased-Array-Erfassungsgerät

Das Modul QuickScan PA 32:256 erfüllt die Anforderungen der Schutzart IP55 und ist leicht in industrielle Umgebungen zu integrieren.

Problemlose Konfiguration

Die QuickView Software erleichtert die Konfiguration des Systems sowie die Erfassung und Verwaltung von Prüfdaten.

Der Softwareassistent vereinfacht die Erstellung von Konfigurationen für jede Prüfteilgröße. Die Prüfkonfiguration und Kalibrierparameter jedes Stabdurchmessers werden gespeichert und sind einfach wieder abrufbar. Die Endergebnisse werden zusammengeführt und angezeigt, um so deutlich zwischen den Rohren mit und ohne Defekt unterscheiden zu können.

Specifications

Produktbereich und Prüfgeschwindigkeit > Durchmesser
60 mm bis 245 mm
Produktbereich und Prüfgeschwindigkeit > Wanddicke
3 mm bis 16 mm
Produktbereich und Prüfgeschwindigkeit > Prüfgeschwindigkeit
Bis zu 1,5 m/s
Abgedeckter Prüfbereich > Schweißnahtbereich
Mindestens 25 mm für gesamten Produktbereich (einstellbar)
Abgedeckter Prüfbereich > Axiale Impulsdichte (APD)
1 mm (einstellbar)
Abgedeckter Prüfbereich > Schweißnahttracking
-90º bis +90º
Prüfdatenanzeige > Prüfergebnisse in Echtzeit
C-Bild, Y/T-Darstellung und Alarme
Prüfdatenanzeige > Parametereinstellung
A-Bild, B-Bild
Prüfdatenanzeige > Prüfvorlagen
20 verschiedene konfigurierbare Vorlagen
Prüfmodi* > Typische Prüfmodi
45º, 60º, 70º (typische Prüfkonfiguration:
45º Impuls-Echo-Modus 45º Sender-Empfänger-Modus)
Prüfmodi* > Prüftechnik
Impuls-Echo, Sender-Empfänger
Prüfmodi* > Prüfmoduskonfiguration
Mehrere Prüfmodi gleichzeitig mit dem gleichen PA-Sensor
Erkennung typischer Referenzdefekte > API Referenzdefekte
12,7 mm/25,4 mm N10 und N5, ID und AD längs verlaufende Nuten
3,2 mm Senkrechtbohrung
1,6 mm Senkrechtbohrung
Erkennung typischer Referenzdefekte > Andere Referenzdefekte
0,8 mm Senkrechtbohrung
3,2 mm halbe Senkrechtbohrung
1,6 mm halbe Senkrechtbohrung
0,8 mm halbe Senkrechtbohrung
Erkennung typischer Referenzdefekte > Minimum Signal/Rauschverhältnis
9 dB bis 12 dB
Erkennung typischer Referenzdefekte > Wiederholbarkeit
Am ID/AD längs verlaufende Nuten: ≤ 1,5 dB
3,2 mm Senkrechtbohrung: ≤ 2,0 dB
1,6 mm Senkrechtbohrung: ≤ 2,5 dB
Berichterstellung und Prüfdatenspeicherung > Berichtsarten
Konfigurierbare Prüf-, Kalibrier- und Kalibrierungsprüfberichte
Berichterstellung und Prüfdatenspeicherung > Speicherung
Datenbank für Prüfdatenspeicherung in Echtzeit

* Die genannten Prüfmodi sind die typischsten. Dazwischen liegende Winkel können mit dem Konfigurationsassistenten problemlos erstellt werden.
