Magnetic Flux Leakage Probes

Sonden für magnetischen Streufluss

ZfP-Lösungen

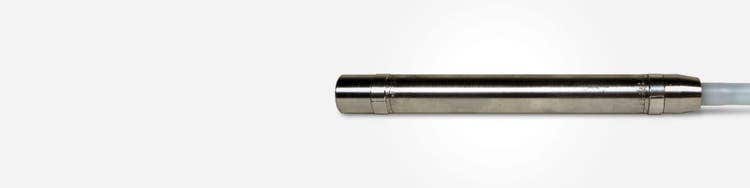

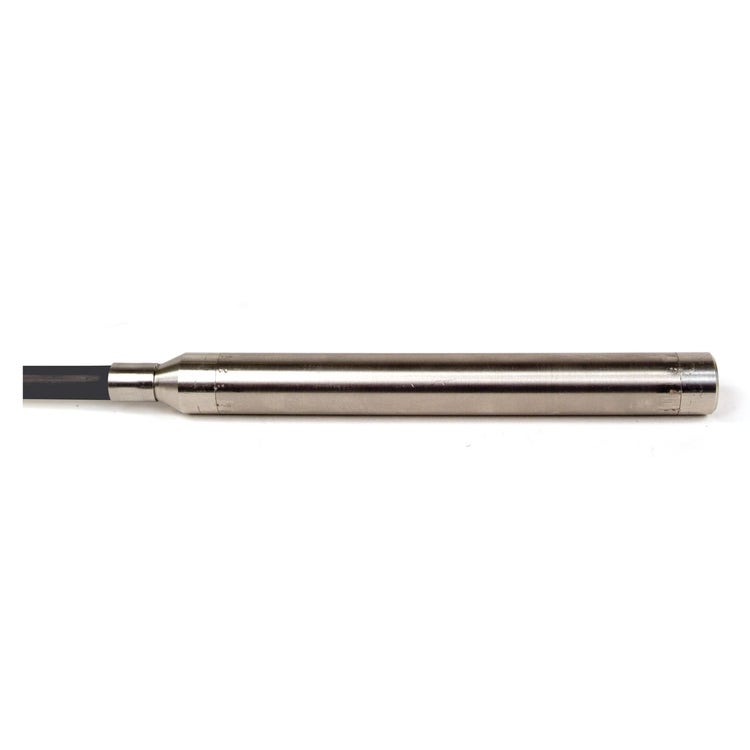

TFB - Befestigt

Die Magnetflusssonden sind mit hochgesättigtem Magnetfluss optimiert. Auswechselbare Verschleißringe verbessern die Verschleißbeständigkeit. Diese Sonden eignen sich zur Prüfung von Kühlluftrohren (mit Aluminiumrippen) und zum Prüfen von Rissen in Umfangsrichtung.

Features

  • Überlegenes, für hohe Sättigung optimiertes magnetisches Design.
  • Verbesserte Verschleißfestigkeit und austauschbare Verschleißringe.
  • Kann äußere Volumenfehler erkennen.
  • Geeignet für Luftkühler.

Je schneller, desto besser – extrem kurze Lieferzeiten

Die unten aufgeführten Sonden sind immer auf Lager, um eine schnelle Lieferung zu ermöglichen. Wenn die von Ihnen benötigte Sonde nicht angegeben ist, finden Sie in der Spalte „Alternativer Sondendurchmesser“ im Sondenkatalog für Rohrprüfungen einen alternativen Sondendurchmesser.

Teilenummer Bestellnummer Durchmesser
mm Zoll
TFB-120-N20 U8280231 12 0,472
TFB-132-N20 U8280135 13,2 0,520
TFB-170-N20 U8280137 17 0,669
TFB-179-N20 U8280111 17,9 0,705
TFB-187-N20 U8280246 18,7 0,736
TFB-198-N20 U8280361 19,8 0,780
TFB-242-N20 U8280099 24,2 0,953

Standardsonden/kundenspezifische Sonden (auf Bestellung)

Zur Ermittlung der Teilenummer wird folgende Nomenklatur und Tabelle verwendet.

Diagramm TFB

Sondentyp Sondendurchmesser (mm in Teilenummer verwenden) Kabellänge
Teilenummer Durchmesser mm ** Zoll.**
TFB: Sonde für magnetischen Streufluss 120* 12,0 0,472 20 m (65 ft)
30 m (100 ft)
132* 13,2 0,520
161* 16,1 0,634
170* 17,0 0,669
179 17,9 0,705
187 18,7 0,736
198 19,8 0,780
229 22,9 0,902
242 24,2 0,953
283 28,3 1,114
296 29,6 1,165

* Sonden mit kleinerem Durchmesser reagieren weniger empfindlich auf äußere Fehler, da der Sondenkernabschnitt viel kleiner als der Rohrabschnitt ist. Die Empfindlichkeit gegenüber Fehlern im Inneren ist jedoch immer noch sehr hoch.

** Diese Sonden haben einen Gesamtdurchmesser, der etwas größer als die Teilenummernreferenz ist.

Auswahl der Sonde für magnetischen Streufluss basierend auf der Rohrgröße

Auswahlhandbuch für Sonden für magnetischen Streufluss mit hoher Sättigung (TFB-Modell) für gängige Rohrgrößen aus Kohlenstoffstahl

Warnung: Bei verschmutzten Rohren ist möglicherweise eine kleinere Sonde für die Prüfung erforderlich. Evident übernimmt keine Haftung, wenn Sie eine Sonde auswählen, die nicht mit Ihrer Anwendung kompatibel ist. Für Unterstützung kontaktieren Sie Evident.

Beispiel: Für ein 1-Zoll-Rohr mit einer Wandstärke von 2,41 mm ist die TFB-187-N20 Sonde erforderlich. Diese Sonde hat einen Gesamtdurchmesser von 19,4 mm und austauschbare Halbringe aus gehärtetem Stahl.

Sonden-ID-Durchmesser - mm (Zoll)
Rohrabmessungen 12.0 (0.472) 13.2 (0.520) 16.1 (0.634) 17.0 (0.669) 17.9 (0.705) 18.7 (0.736) 19.8 (0.780) 22.9 (0.902) 24.2 (0.953) 28.3 (1.114) 29.6 (1.165)
AD
mm (Zoll)		 BWG WT
mm (Zoll)		 Gesamtdurchmesser (einschließlich Verschleißsystem) - mm (Zoll)
12,5
12,8 bis 0,49 (0,50 bis 0,51)		 13,7
14,0 bis 0,54 (0,55 bis 0,51)		 16,6
16,9 bis 0,65 (0,66 bis 0,51)		 18
(0.71)		 18.7
(0.73)		 19.4
(0.77)		 20.5
(0.81)		 23.8
(0.94)		 25.1
(0.99)		 29.2
(1.15)		 30.5
(1.20)
19 (0.75) 16 1.65 (0.065) ●
14 2.11 (0.083) ●
13 2.41 (0.095) ● ●●
12 2.77 (0.109) ●
25.4 (1.0) 16 1.65 (0.065) ●
15 1.83 (0.072) ●
14 2.11 (0.083) ●
13 2.41 (0.095) ●● ●
12 2.77 (0.109) ●
11 3.05 (0.12) ●
10 3.40 (0.134) ●● ●
9 3.76 (0.148) ●
31.75 (1.25) 13 2.41 (0.095) ●
12 2.77 (0.109) ●
11 3.05 (0.12) ●
10 3.40 (0.134) ●
38.1 (1.5) 12 2.77 (0.109) ●
11 3.05 (0.12) ●
10 3.40 (0.134) ●
9 3.76 (0.148) ●
Verschleißsystem Hartmetall-Verschleißstifte (fixiert) Halbringe aus gehärtetem Stahl (austauschbar)

● Dies ist die empfohlene Sondengröße.

●● Diese Größe kann verwendet werden, wenn Sie nicht die empfohlene Größe haben.
