Soluciones para inspeccionar defectos y espesores
Puentes y estructuras de acero
Inspecciones de puentes y estructuras de acero

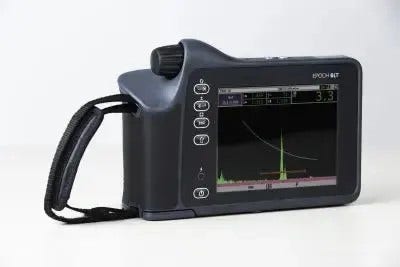

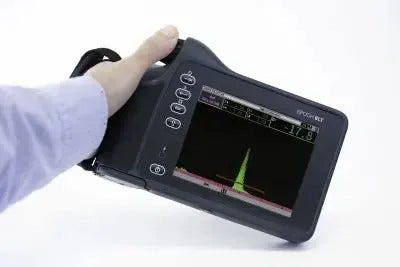

El detector de defectos EPOCH 6LT ofrece todas las funciones necesarias para inspeccionar puentes y estructuras de acero. Entre estas funciones destaca el Calculador de clasificación de soldadura opcional según la normativa AWS D1.1/1.5 para la clasificación dinámica de los defectos. En cada detector de defectos EPOCH 6LT se incluyen otras funciones esenciales, como las curvas DAC/TCG y DGS/AVG, para brindar herramientas de inspección flexibles durante la evaluación de las soldaduras y materiales de base.
Funciones para las inspecciones de puentes y estructuras de acero
El Calculador de clasificación de soldadura AWS D1.1/1.5 proporciona una indicación dinámica del reflector para diversas aplicaciones de inspección de soldadura en conformidad con la normativa AWS (American Welding Society). Éste elimina los cálculos manuales para lograr inspecciones más eficientes.
El detector de defectos EPOCH 6LT ofrece el mismo amplio rango dinámico de emisión y recepción que el detector de defectos EPOCH 650, e incluye además:
- Emisor de onda cuadrada ajustable PerfectSquare TM
- Receptor digital de amplio rango dinámico
- Ocho grupos de filtros digitales al 100 %
- Tensión del emisor de 100 V a 400 V.
- Cinco medidas digitales personalizables.
Software de dimensionamiento de defectos
- Curva dinámica DAC/TCG: sirve para comparar la amplitud de la señal a una curva DAC, o a la amplitud del eco de referencia; la versión DAC incluye curvas DAC de advertencia estándares y personalizables con vistas del 20 % al 80 %.
- Curva DGS/AVG: sirve para comparar la amplitud de la señal al diagrama DGS/AVG, que ilustra la relación entre la altura del eco, la dimensión del defecto y la distancia empleada desde la sonda.
