Folleto de solicitud de inspección de cañones

Introducción

Tradicionalmente, la medición y la inspección visual del cañón de un arma requieren dos métodos distintos: uno cualitativo y otro cuantitativo.

Las inspecciones rutinarias suelen combinar ambas cosas: una inspección visual para evaluar el estado de las superficies internas y una medición física para detectar el desgaste dimensional o la deformación.

¿Por qué inspeccionar los cañones de las armas?

Los cañones de las armas están sometidos a una presión, un calor y una fricción extremos. La inspección periódica es fundamental para garantizar la seguridad, el rendimiento y el cumplimiento de las normas de calidad.

La inspección visual con un boroscopio o videoscopio de alta calidad permite identificar cualquier defecto, como la eliminación del cromado, especialmente en el cono de forzado, o el borde delantero del estriado, la erosión, las picaduras, las estrías o, en circunstancias extremas, el estriado que se ha desprendido del cañón.

Esta inspección visual puede llevarse a cabo para evaluar el estado del arma y determinar si es segura y fiable para su uso.

Cañones de armas

Objetivos

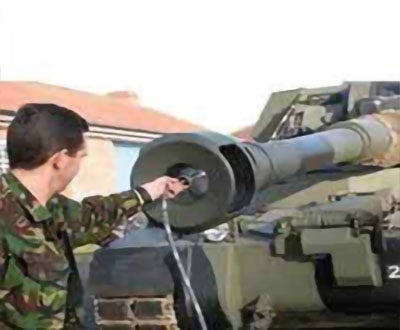

Inspección del cañón del arma RVI - Para que el inspector pueda ver con precisión y claridad el estado interno del cañón.
Aumento del 50% en la detección de la erosión del cañón y la vida útil por fatiga
Reducción del coste del ciclo de vida
Mejora del rendimiento térmico y balístico del cañón del arma

Pagos

Mayor disponibilidad del sistema de armas
Mejora de la capacidad balística
Precisión

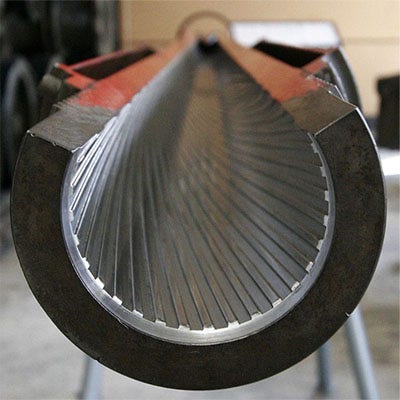

Fig. 1: Its just an illustration, of how it could be used.

^{Fig. 1: Es sólo una ilustración de cómo podría utilizarse.}

Fig. 2: Internal view of rifling wear captured using the IPLEX GX videoscope.

^{Fig. 2: Vista interna del desgaste del estriado captada con el videoscopio IPLEX GX.}

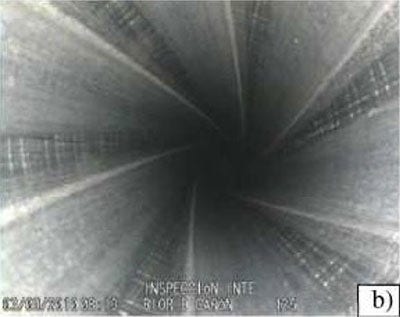

Fig. 3: Residue check under White and UV light using the IPLEX G Lite system.

^{Fig. 3: Comprobación de residuos bajo luz blanca y UV utilizando el sistema IPLEX G Lite.}

Efectos del desgaste y la erosión del cañón

Las tensiones inducidas térmicamente crean grietas de control térmico durante la cocción
El sustrato subyacente se altera térmicamente (HAZ)
El posterior ataque químico del acero por los gases de combustión socava el cromo
Las «islas» de cromo están en peligro hasta que se desprenden y dejan al descubierto el sustrato de acero
El sustrato de acero se erosiona rápidamente por los gases de combustión a alta velocidad y el ataque químico acelerado a altas temperaturas

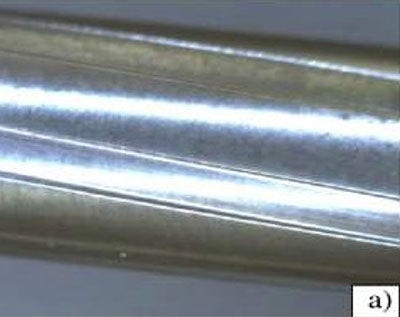

Barrel Wear and Erosion

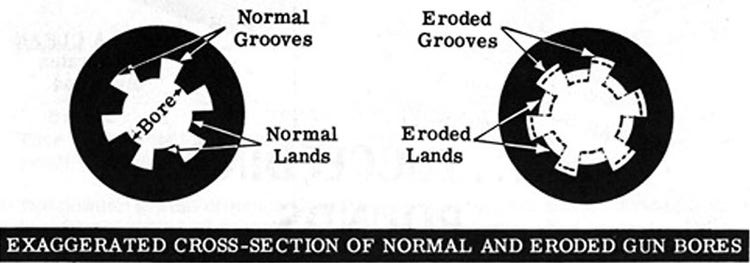

Efectos del desgaste y la erosión del cañón

La erosión del ánima del cañón se produce principalmente en el origen del estriado, es decir, en el punto del ánima del cañón cercano a la recámara donde comienza el estriado.

En los cañones que utilizan munición de bolsa o semifija, el proyectil puede ser embestido más adentro del cañón, lo que tiene el efecto de reducir la densidad de carga y, por lo tanto, la velocidad de boca de cañón disminuye.

La erosión también hace que la parte superior de las tierras del ánima estriada se desgaste más rápidamente que la parte inferior de las ranuras, lo que aumenta la cantidad de gas que escapa más allá de la banda giratoria. Esto reduce aún más la presión detrás del proyectil y, por lo tanto, disminuye la velocidad de salida.

Incluso una ligera erosión reduce la velocidad de salida, el alcance y la precisión de un arma.

El arma queda inservible cuando la erosión reduce su eficacia hasta el punto de que los proyectiles disparados ya no dan en el blanco.

Antes de que un arma se vuelva imprecisa debido a la erosión, el cañón debe ser reemplazado o revestido (en armas equipadas con revestimientos de cañón desmontables).

La vida de un arma grande es menor en términos de cartuchos disparados que la de una ametralladora.

Se lleva un registro del número de cartuchos disparados por cada cañón para poder suministrar información adecuada sobre la erosión del ánima con fines de control del fuego, y para que el oficial de artillería pueda saber cuándo es necesario sustituir el cañón.

Conclusión

La inspección visual remota (RVI) mediante las soluciones de boroscopio de Evident ofrece un método rápido, fiable y no invasivo para inspeccionar cañones de armas en los sectores de defensa y fabricación. Gracias a la combinación de óptica de precisión, portabilidad e iluminación avanzada, los IPLEX GX/GT y G Lite proporcionan la claridad y eficacia necesarias para detectar a tiempo problemas críticos y prolongar la vida útil de los cañones.

Productos para esta aplicación

Nuestras avanzadas soluciones de boroscopio ofrecen una claridad y fiabilidad óptimas para la inspección de cañones de armas:

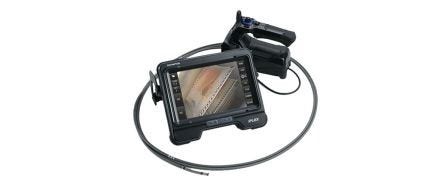

IPLEX GX/GT

Sistema de videoscopio compacto y resistente diseñado para entornos exigentes. Dispone de visores intercambiables e imágenes de alta calidad.

Más información

IPLEX G Lite/G Lite-W

IPLEX G Lite e IPLEX G Lite-W

Ligero y portátil con fuentes de luz blanca y UV, ideal para detectar defectos superficiales y verificar residuos o contaminantes.

Más información

Nota: Ambos sistemas admiten la captura de imágenes y la revisión in situ, lo que permite documentar y tomar decisiones sin problemas.
