La causa raíz: Aleación incorrecta ingresó a la cadena de suministro

Recientemente se identificó que se utilizó material de aleación de titanio (Ti) de grado incorrecto durante el proceso de fabricación y ensamblaje de algunos aviones. Específicamente, en los herrajes de fijación de la viga del piso del fuselaje, el empalme de la guía del asiento, las piezas del área de la cubierta de presión, el herraje delantero de la turbina de aire de emergencia (RAT), la barrera delantera del compartimiento de carga trasero y los enlaces de herrajes.

Se descubrió que se habían utilizado diferentes grados de titanio (Ti-CP, Ti Grado 5, Ti-6Al-4V) cuando deberían haberse utilizado los especificados.

El boletín de servicio detalla los requisitos de rectificación para todas las aeronaves afectadas, así como un procedimiento que utiliza un analizador XRF portátil para inspeccionar las piezas instaladas y identificar el grado de aleación utilizado.

Esta es una lección que deben aprender todas las empresas de fabricación de componentes críticos para la industria aeroespacial: la identificación positiva de materiales (PMI) y el aseguramiento y control de calidad adecuados deben estar implementados para garantizar que se seleccione, utilice y suministre la especificación correcta del grado de aleación. La inspección es fundamental, ya que confiar únicamente en los certificados de materiales de un proveedor o distribuidor podría resultar en confusiones o errores humanos.

El riesgo en cuestión: Por qué este problema exige medidas inmediatas

Debido a la importancia crítica de estos accesorios, si el material es incorrecto, podría tener consecuencias devastadoras. Con el tiempo, podrían desarrollarse corrosión, tensiones y grietas, lo que provocaría una falla prematura de los componentes y requeriría trabajos de reacondicionamiento significativos en el mejor de los casos. En el peor de los casos, los asientos u otros componentes podrían desprenderse del avión y causar lesiones graves o daños a la aeronave.

Es necesario verificar rápidamente y de manera no destructiva la composición de aleación de los componentes instalados, minimizando el tiempo de inactividad de la aeronave (AOG) tanto como sea posible. También se requiere un control más estricto de la calidad de los componentes que se fabrican y suministran a los fabricantes/ensambladores de aeronaves para garantizar que se utilicen, suministren y cumplan las especificaciones de aleación correctas.

¿Cuál es la solución?: Verificación de aleaciones de forma rápida y precisa en el campo

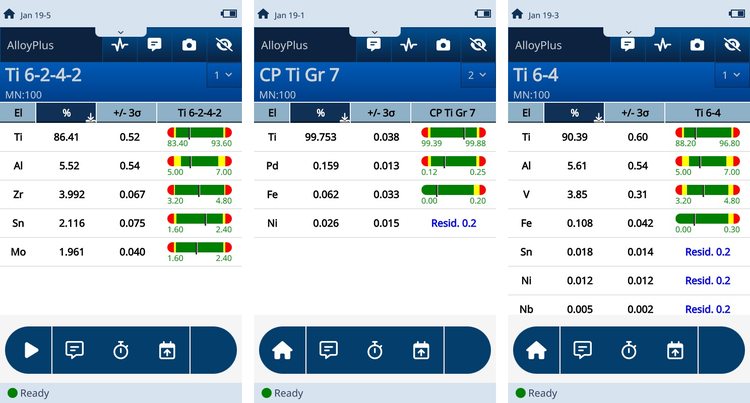

Los analizadores XRF portátiles Evident VANTA Core (V2CR/V2CA) y Element-S (V2EL-SDD) son una solución ideal para el análisis químico rápido, preciso y no destructivo de aleaciones en componentes. Ya sea in situ, para materias primas antes de la fabricación, o para componentes durante y después de la fabricación; la capacidad de medir con precisión elementos clave como titanio (Ti), aluminio (Al), vanadio (V) y níquel (Ni) en segundos permite la verificación inmediata in situ de la composición de la aleación.

Con una interfaz de software fácil de usar, capacidad de generar informes en PDF/CSV incluyendo imágenes capturadas por la cámara (las cámaras son opcionales en Vanta Core) y un diseño bien equilibrado y ergonómico, los analizadores Evident Vanta Core y Element-S simplifican el proceso de inspección y verificación.

Fabricada conforme a la norma Mil-STD-810G (prueba de caída de 1,2 m) y con protección IP55/54 contra polvo y agua, la gama Evident Vanta está diseñada para su uso en entornos exigentes y resulta ideal para su aplicación en campo, en aeronaves o en entornos de fabricación. Incorpora una robusta protección física para los detectores, minimizando así el riesgo de costosos reemplazos por errores del operador.

Consideraciones operativas: Garantizar la precisión en condiciones reales

Si bien el análisis en sí es no destructivo, para lograr una precisión óptima se requiere una preparación esencial de la muestra. La zona de análisis debe estar limpia, plana y libre de contaminación superficial, incrustaciones, oxidación o recubrimientos.

Para los componentes instalados en el lugar, puede ser necesario un lijado o abrasión superficial menor para exponer el material base real y permitir una determinación precisa del aluminio (necesaria para diferenciar aleaciones de titanio con distintas concentraciones de Al). Los operadores también deben asegurarse de que la geometría de la muestra permita que la ventana del analizador quede completamente ajustada a la superficie para mantener una integridad analítica uniforme, ya que las superficies rugosas o curvas pueden comprometer la precisión.

Conclusión principal: Fortaleciendo la seguridad mediante materiales verificados:

El reciente descubrimiento de grados incorrectos de aleaciones de titanio en componentes críticos de aeronaves sirve como un claro recordatorio de que los certificados de materiales por sí solos no sustituyen una verificación rigurosa en el sitio. En una industria de alto riesgo donde la diferencia entre Ti-CP y Ti-6Al-4V puede afectar la integridad estructural de un fuselaje o una bodega de carga, la identificación positiva de materiales (PMI, por sus siglas en inglés) es una salvaguarda esencial. La implementación de un protocolo sólido de control y garantía de calidad (QA/QC) utilizando tecnología XRF portátil permite a fabricantes y equipos de mantenimiento detectar errores humanos y discrepancias en la cadena de suministro antes de que se conviertan en fallos críticos de seguridad o en costosos incidentes AOG (aeronaves en tierra).

Mediante el uso de los analizadores Evident Vanta Core y Element-S, los operadores pueden lograr una precisión de laboratorio en segundos, incluso en los entornos exigentes de un hangar o una planta de producción. Si bien factores como la preparación de la superficie y la geometría de la muestra requieren una atención minuciosa, la capacidad de verificar de forma no destructiva las concentraciones de elementos como el aluminio y el vanadio proporciona una total confianza en la especificación del material. En definitiva, la adopción de estas herramientas de diagnóstico avanzadas no solo satisface los requisitos de los boletines de servicio, sino que refuerza una cultura de seguridad y precisión que es fundamental para la industria aeroespacial.
