Solución a las inspecciones de difícil acceso en las turbinas de alas giratorias con la sonda ultrafina del IPLEX™ TX II
Cuando se trata del mercado de aeronaves de alas giratorias, por lo general, las inspecciones cubren turbinas mucho más pequeñas, que requieren típicamente un videoscopio de 4 mm de diámetro dedicado a evaluaciones rigurosas. Nuestros sistemas videoscópicos IPLEX™, conjugados a una versátil selección de adaptadores de punta óptica de 4 mm, además de objetivos de medición, por mucho tiempo han sido considerados soluciones de referencia para las inspecciones exhaustivas en este campo.
No obstante, el sistema 4 mm también puede plantear ciertos desafíos en algunas aplicaciones. El acceso a áreas de difícil acceso puede ser complejo, así como la exploración a través de espacios angostos que conllevarían a un desgaste temprano de la funda protectora trenzada y del término distal del tubo de inserción. Este desgaste no solo incrementa los costo(e)s de mantenimiento, sino que también compromete la calidad y la exactitud de las inspecciones a lo largo del tiempo.
Presentación del videoscopio ultrafino IPLEX TX II: Un diseño destinado a la precisión y durabilidad

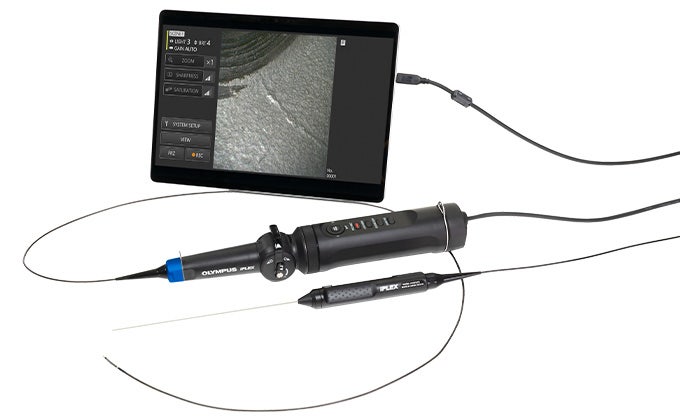

El videoscopio IPLEX TX II ofrece una solución avanzada con su diámetro fino de 2,2 mm y punta distal rígida más corta, lo que proporciona un fácil acceso a las áreas que se consideran un desafío. Indistintamente de si inspecciona pequeños álabes de turbinas axiales, explora las cámaras de combustión que presentan un estrecho radio, o accede a los espacios intricados de los compresores centrífugos, el videoscopio IPLEX TX II permite que los inspectores puedan visualizar estas áreas con una elevada claridad.
El diámetro más pequeño y el diseño mejorado del IPLEX TX II favorece una exploración más suave y aminora el desgaste y las roturas a la vez que entrega una calidad de imagen excepcional: un aspecto esencial para tomar decisiones informadas y exactas con respecto a la integridad del activo.
Mitigue los daños de la sonda en áreas de acceso angosto presentes en las turbinas de motores turboeje y turbohélice

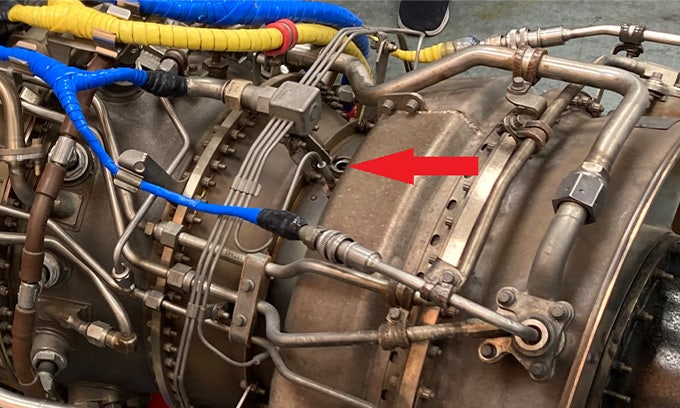

Durante las inspecciones visuales remotas de rutina de los pequeños motores turboeje y turbohélice, los turbogeneradores de gas, las paletas/álabes guías y las turbinas de trabajo/acción de primera etapa son áreas que son frecuentemente inspeccionadas. Los puntos de acceso a dichas áreas (ver imágenes a continuación) presentan un acceso muy limitado para un tubo de inserción de 4 mm. Cuando un tubo de sonda de 4 mm es introducido en dichos puntos de acceso, se expone normalmente a un desgaste y daños sustanciales a nivel de la sección curva de su funda protectora, del adaptador de punta y del sistema de articulación.

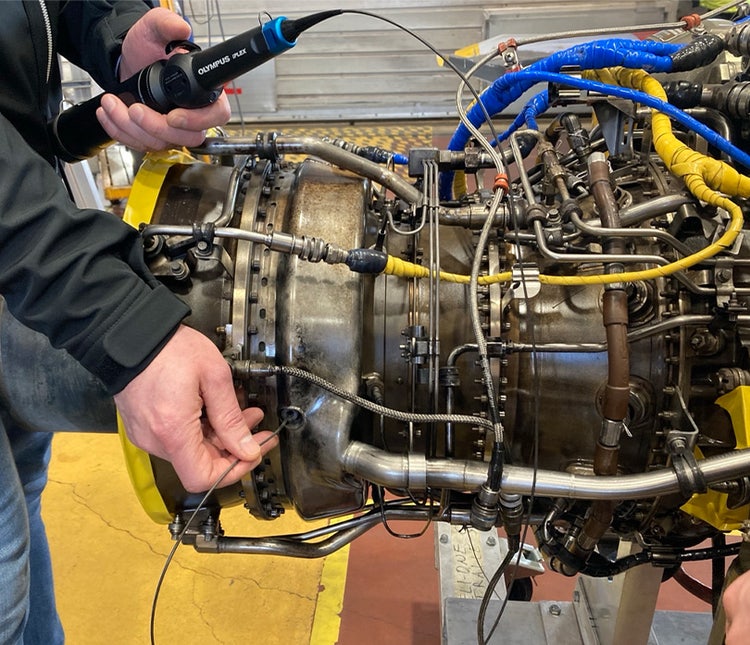

¡Es en ese preciso momento en el que el tubo de inserción de 2,2 mm de diámetro, IPLEX TX II, hace su entrada para apoyar! Dotada de una punta distal rígida de 7,8 mm más corta, la fina sonda del videoscopio se desliza fácilmente a través de los puertos de inspección, brindando un acceso a áreas importantes de las etapas de turbinas y álabes/paletas guías.

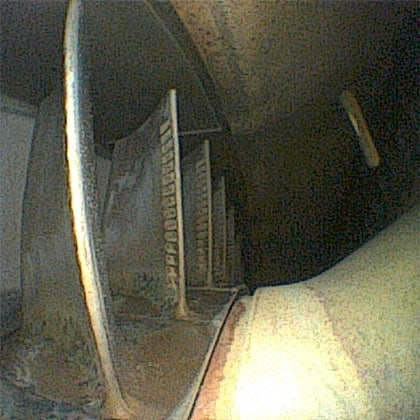

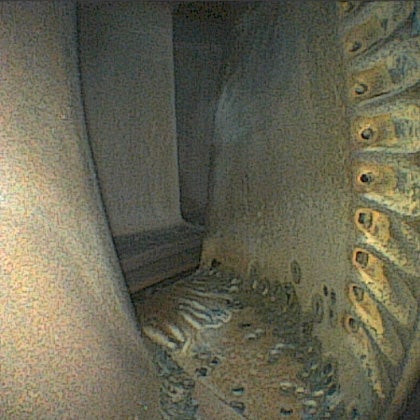

A continuación, se pueden ver las secciones de la turbina con sus detalles vívidos cuando la turbina gira con el fin de examinar cada uno de los bordes de bajada y de escape de los álabes. El amplio campo visual, la clara iluminación y la reproducción del color natural permiten que los inspectores logren un completo entendimiento de la integridad interna de la turbina bajo inspección.

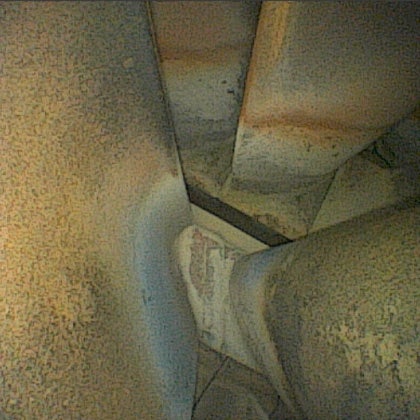

El amplio campo visual del IPLEX TX II permite ver múltiples álabes a la vez y, al ubicar el tubo de inserción entre las palas/álabes guías, es posible girar la turbina con el fin de inspeccionar cada álabe.
Si desea cuantificar toda la extensión de cualquier daño localizado, puede que requiera una sonda de 4 mm que ofrece una medición estereoscópica. Sin embargo, es posible usar el videoscopio IPLEX TX II de 2 mm de diámetro para la mayor parte de sus inspecciones asociadas a las secciones de los turbogeneradores de gas y de las turbinas de trabajo, lo cual aminora significativamente el uso y las roturas en su sistema de 4 mm.
Desate un nuevo potencial de inspección con los videoscopios IPLEX TX II
Gracias a su capacidad de alcance y clara inspección hasta en los espacios más limitados, el IPLEX TX II es un importante avance para aquellos trabajadores que se desarrollan en los exigentes entornos de inspección. Esta herramienta faculta a los inspectores para acceder a áreas críticas con facilidad a fin de asegurar la fiabilidad de sus evaluaciones y mejorar el mantenimiento del activo completo.
Para experimentar de primera mano el IPLEX TX II y explorar cómo puede transformar su proceso de inspección, contacte con su representante local de Evident para concertar una demostración gratuita.
