¿Qué tipo de acero inoxidable es el más adecuado para su aplicación? Guía práctica de grados y propiedades
La composición química del acero inoxidable influye significativamente en sus propiedades, afectando su rendimiento, coste y vida útil. Comprender los factores clave y verificar la composición química adecuada puede guiarle hacia la mejor opción para su aplicación específica.
Aquí tiene siete consideraciones críticas, cada una con ejemplos prácticos y recomendaciones de grados para ayudarle a tomar una decisión informada al seleccionar el acero inoxidable para sus necesidades:
1. ¿Qué resistencia debe ofrecer el acero?
La resistencia del acero inoxidable a los factores ambientales es una de sus características distintivas. La resistencia a la corrosión es esencial para aplicaciones expuestas a ácidos, cloruros o condiciones industriales y marinas agresivas. De igual modo, la resistencia a la temperatura —tanto alta como baja— debe tenerse en cuenta para entornos extremos.
· Resistencia a la corrosión: Para entornos marinos, los grados 316, 316L y 904L son ideales debido a su resistencia a la corrosión por picado y a los cloruros. En entornos industriales, el acero inoxidable dúplex 2205 ofrece mayor resistencia a la corrosión y resistencia mecánica mejorada.
· Aplicaciones de alta temperatura: Grados resistentes al calor como 310, S30815 y 446 se utilizan comúnmente para partes de hornos e intercambiadores de calor.
· Ambientes criogénicos: Los grados de baja temperatura, incluyendo 304LN, 316 y 904L, conservan su tenacidad y resistencia en condiciones de frío extremo, lo que los hace ideales para tanques de almacenamiento de GNL o tuberías criogénicas.
2. ¿Qué importancia tiene la conformabilidad?
La conformabilidad determina la facilidad con la que se puede dar forma al material sin que se agriete o pierda su integridad estructural.
· Grados de fácil conformado: 304, 316 y 430 son ampliamente utilizados para la fabricación de utensilios de cocina, fregaderos y diseños arquitectónicos complejos debido a su excelente conformabilidad.
· Aplicaciones especiales: Para aplicaciones que requieren tanto conformabilidad como mayor resistencia a la corrosión, 2205 y 3CR12 proporcionan buenas opciones.
3. ¿Su acero requiere mecanizado?
La maquinabilidad del acero inoxidable varía según el grado y la composición. El endurecimiento por deformación durante el mecanizado puede presentar desafíos, pero ciertos grados, como 303 o 416, incluyen azufre para mejorar la maquinabilidad.
· Grados fáciles de mecanizar: 303 y 416 son ideales para producir componentes mecanizados como tornillos, sujetadores y engranajes. Estas calidades equilibran la maquinabilidad y una resistencia aceptable a la corrosión.
· Maquinabilidad y resistencia equilibradas: 3CR12 funciona bien para cintas transportadoras y componentes de minería donde la resistencia al desgaste y la maquinabilidad son igualmente importantes.
4. ¿Será necesario soldar?
La soldadura introduce riesgos como el agrietamiento y la corrosión en el acero inoxidable si se utiliza un grado incorrecto.
· Ideal para soldar: 304L y 316L se utilizan ampliamente en equipos aptos para alimentos, como tanques y tuberías, debido a su bajo contenido de carbono, que minimiza la corrosión intergranular en las juntas de soldadura.
· Soldadura especializada: Para las plantas de procesamiento químico, 347 (estabilizado con niobio) ofrece una excelente resistencia al agrietamiento por corrosión bajo tensión y una alta soldabilidad.
5. ¿La aplicación requiere tratamiento térmico?
El tratamiento térmico altera las propiedades mecánicas del acero inoxidable, por lo que resulta un factor crucial a tener en cuenta para ciertas aplicaciones.
· Grados endurecibles: 440C y 17-4PH se utilizan comúnmente en herramientas de precisión, como instrumentos quirúrgicos y hojas de corte, ya que logran una alta dureza y resistencia al desgaste después del tratamiento térmico.
· Grados no endurecibles: Si va a producir paneles decorativos o revestimientos, se recomiendan los grados austeníticos como 304 y 316, ya que mantienen la resistencia y el acabado superficial sin requerir endurecimiento.
Los componentes de engranajes automotrices requieren un acero inoxidable con propiedades que ofrezcan un equilibrio entre resistencia a la corrosión y maquinabilidad.
6. ¿Qué resistencia debe proporcionar el acero?
Seleccionar la resistencia adecuada garantiza la seguridad sin costos ni peso innecesarios.
· Grados de alta resistencia: Los aceros martensíticos como 440C y los aceros de endurecimiento por precipitación como 17-4PH proporcionan la resistencia y durabilidad superiores requeridas para componentes aeroespaciales y automotrices.
· Resistencia y ductilidad moderadas: 316 y 304 se utilizan comúnmente en aplicaciones estructurales como barandillas o puentes, donde se requiere un equilibrio entre resistencia y flexibilidad.
· Doble resistencia: mecánica y a la corrosión: Los grados dúplex como 2205 y 2507 se utilizan en plataformas marinas y tanques de almacenamiento de productos químicos por su excelente resistencia mecánica y su capacidad para resistir el agrietamiento por corrosión bajo tensión.
Las diferentes aleaciones exhiben propiedades físicas distintas, como dureza, resistencia a la corrosión y resistencia mecánica, que están influenciadas por factores como su composición química, microestructura, tratamiento térmico y la presencia de elementos de aleación.
En la tabla siguiente se pueden observar las variaciones de estas características.
7. ¿Cómo se comparan los costos de adquisición y los costos de ciclo de vida?
La eficiencia en costos del acero inoxidable depende de su idoneidad para su entorno y aplicación.
· Alta resistencia a la corrosión y durabilidad: Para plantas de tratamiento de agua o desalinizadoras, 316 o 2205 pueden tener costos iniciales más altos, pero reducen los costos de mantenimiento y reemplazo con el tiempo.
· Opciones rentables: En aplicaciones interiores, como paneles de ascensor o barandillas decorativas, 430 o 3CR12 ofrecen menores costos iniciales mientras cumplen con los requisitos de rendimiento.
Ejemplos de la composición de grados de acero inoxidable y el efecto de los elementos de aleación:
| Grado | Cromo (Cr) | Níquel (Ni) | Carbono (C) | Molibdeno (Mo) | Manganeso (Mn) | Silicio (Si) | Nitrógeno (N) | Otros elementos |
| Efecto sobre el acero inoxidable | Mejora la resistencia a la oxidación y la templabilidad | Mejora la resistencia, la dureza y la ductilidad | Mejora la resistencia y la dureza | Mejora la dureza, la resistencia a altas temperaturas y la resistencia a la corrosión | Mejora la resistencia y minimiza la desoxidación | Mejora la resistencia, la dureza y la resistencia a la oxidación | Mejora la resistencia a la corrosión, la corrosión por picadura y la corrosión en rendijas | |
| 304 | 18.0–20.0% | 8.0–10.5% | ≤≤0,08% | – | ≤≤2,0 % | ≤≤0,75% | – | – |
| 316 | 16.0–18.0% | 10.0–14.0% | ≤≤ 0,08% | 2.0–3.0% | ≤≤ 2,0% | ≤≤ 0,75 % | – | – |
| 310 | 24.0–26.0% | 19.0–22.0% | ≤≤ 0,25% | – | ≤≤ 2,0% | ≤≤ 1,50 % | – | – |
| 904L | 19.0–23.0% | 23.0–28.0% | ≤≤ 0,02 % | 4.0–5.0% | ≤≤ 2,0 % | ≤≤ 1,00 % | – | Cobre (1,0–2,0 %) |
| 2205 | 21.0–23.0% | 4.5–6.5% | ≤≤0,03% | 2.5–3.5% | ≤≤2,0% | ≤≤1,00% | 0.08–0.20% | – |
| 3CR12 | 10.5–12.5% | ≤≤1,5% | ≤≤0,03% | ≤≤0,6% | ≤≤1,5 % | ≤≤ 1,00% | – | Fósforo (≤≤ 0,04 %), azufre (≤≤ 0,015 %) |
| 17-4PH | 15.0–17.5% | 3.0–5.0% | ≤≤0,07% | ≤≤0,50% | ≤≤1,0% | ≤≤0,50% | – | Cobre (3,0–5,0%), Niobio (≤≤0,45%) |
| 303 | 17.0–19.0% | 8.0–10.0% | ≤≤0,15% | – | ≤≤2,0% | ≤≤1,00% | – | Azufre (0,15–0,35%) |
| 416 | 12.0–14.0% | ≤≤1,5% | ≤≤0,15% | – | ≤≤1,25% | ≤≤ 1,00% | – | Azufre (0,15–0,35%) |
| 347 | 17.0–19.0% | 9.0–13.0% | ≤≤0,08% | – | ≤≤2,0% | ≤≤0,75% | – | Niobio (≤≤1,0%) |
| 430 | 16.0–18.0% | – | ≤≤0,12% | – | ≤≤1,0% | ≤≤1,00% | – | – |
| S30815 | 24.0–26.0% | 19.0–21.0% | ≤≤ 0,10 % | 0.20–0.60% | ≤≤2,0 % | ≤≤1,50 % | 0.08–0.20% | – |
Simplifica tu elección con una identificación precisa de grados.

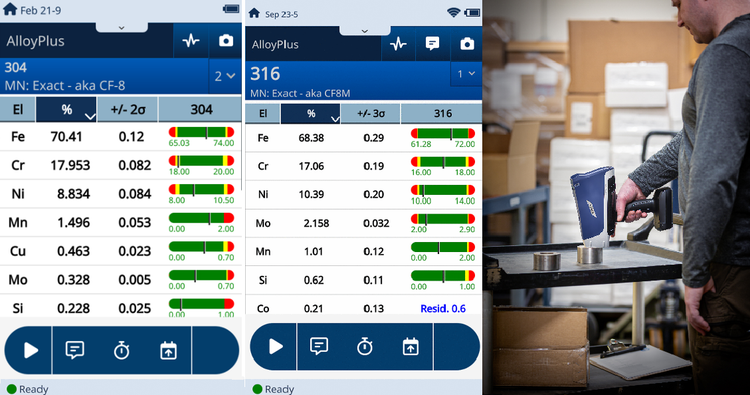

Resultados de la identificación de grado del acero utilizando el analizador portátil de fluorescencia de rayos X (pXRF) Vanta.
Elegir el grado adecuado de acero inoxidable para sus necesidades puede ser complejo, pero garantizar su precisión es aún más importante. Tener pleno control sobre los materiales que adquiere mejora la fiabilidad y el rendimiento de sus productos, evita errores costosos y permite cumplir con las normas de calidad.
Los analizadores portátiles de fluorescencia de rayos X (XRF) Vanta proporcionan mensajes instantáneos de coincidencia de grado en tiempo real con nombres comerciales o de grado conocidos, reduciendo la curva de aprendizaje y aumentando la eficiencia.
El analizador portátil de fluorescencia de rayos X Vanta® (pXRF) puede ser una herramienta invaluable para lograr esto, ya que proporciona una identificación de grado y un análisis de composición precisos y no destructivos. Al integrar la tecnología pXRF en su flujo de trabajo, puede agilizar su proceso de selección de materiales y mejorar su confianza en cada compra.
Productos presentados
XRF, Vanta, XRF portátil, Acero inoxidable, Aleaciones
Vladimir Vermus
Especialista en negocios, instrumentación analítica
Vladimir Vermus posee una licenciatura de la Moscow Mining University y cuenta con 10 años de experiencia en análisis de fluorescencia de rayos X portátil (XRF) en Evident. Comenzó como ingeniero de ventas, con cuatro años en ventas directas; posteriormente gestionó el desarrollo de las ventas de instrumentos analíticos XRF en la Commonwealth of Independent States (CIS). Actualmente, Vladimir se especializa en marketing, ventas y aplicaciones de analizadores XRF en Europa, Oriente Medio y África (EMEA).
