A fin de optimizar el rendimiento de las soluciones de Olympus para los ensayos ultrasónicos en la industria de la energía eólica, nuestros expertos han desarrollado sondas, zapatas (suelas) y escáneres especializados que cubren los problemas asociados a las aplicaciones de inspección en los álabes de las turbinas eólicas.

En el caso de los álabes eólicos, además de la dimensión a inspeccionar que requiere mucho tiempo, también existe el problema de la alta atenuación acústica de los materiales, como los compuestos de gran espesor (materiales reforzados con fibra de vidrio o de carbono) y la resina epoxídica.

Por tanto, Olympus ha creado soluciones innovadoras para estos problemas y ahora ofrece a los fabricantes y a las empresas de servicios de álabes eólicos una variedad de instrumentos de alto rendimiento y fiabilidad destinados a la inspección ultrasónica convencional o Phased Array (PA) de álabes eólicos.

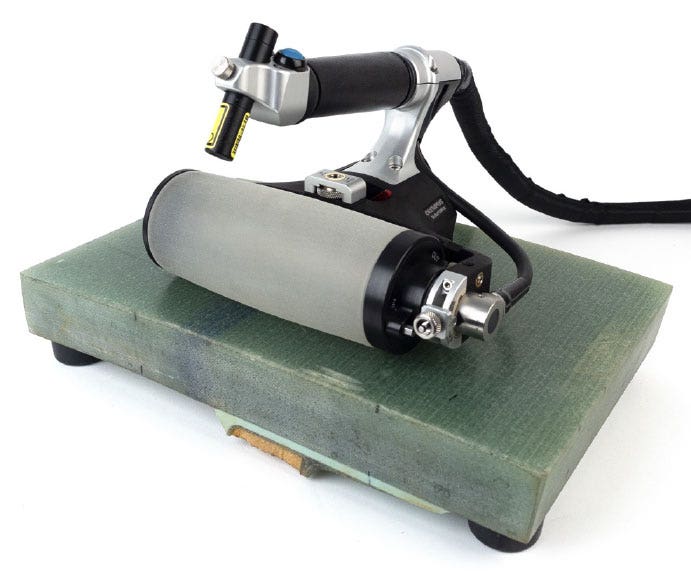

Aumente su cobertura con el escáner RollerFORM™ XL

El más reciente aporte a nuestras soluciones para las inspecciones Phased Array de álabes eólicos es el escáner RollerFORM XL. Éste ha sido equipado con todas las características preferidas del escáner RollerFORM estándar; sin embargo, su roldana ha sido ampliada para soportar una doble cantidad de elementos en la sonda de ultrasonido multielemento (Phased Array, PA).

La sonda RollerFORM XL posee 128 elementos separados en pasos de 1 mm (0,04 pulg.). La multiplexación de los rayos ultrasónicos en los elementos otorga una amplia cobertura de haz de 128 mm (5 pulg.). La cobertura superior del haz —dos veces y media más ancha que la del escáner RollerFORM estándar— reduce la cantidad de pasadas durante el escaneo de piezas de gran dimensión.

Personalización para facilitar las inspecciones en los álabes eólicos

Con un diseño especializado para escaneos rápidos en piezas atenuantes y de gran dimensión, el escáner RollerFORM XL facilita el proceso de inspección en álabes eólicos de diferentes formas:

• Al mejorar la probabilidad de detección (POD) y la interpretación durante la cuantificación de la porosidad, el dimensionamiento de la delaminación y la monitorización de desprendimientos.

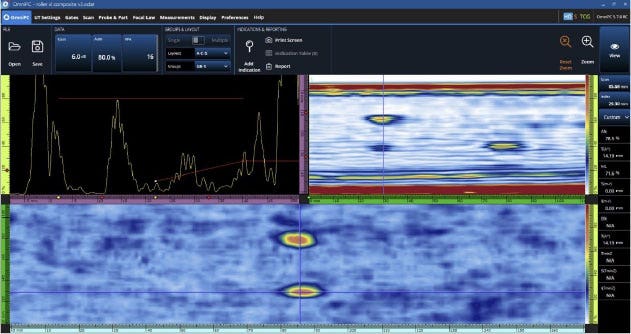

  La combinación de su cobertura más amplia con las múltiples representaciones generadas por el instrumento OmniScan™ X3 permiten entender a fondo la condición de la pieza.
•
• Al detectar defectos y delaminación en compuestos de 2 a 40 mm (de 0,08 a 1,6 pulg.) de espesor.
  La sonda de baja frecuencia (1 MHz) con su gran elevación de 13 mm (0,51 pulg.) optimiza la penetración del haz en materiales gruesos y atenuantes, como los compuestos reforzados con fibra de vidrio y la resina epoxídica usada en la adhesión de vigas y largueros.
• Al permitir mapeos 2D fáciles.
  Es posible elaborar mapeos 2D de codificación a través de las piezas gracias a al codificador integrado y los botones relevantes que se hallan en la empuñadura del instrumento para activar de forma remota el inicio de la adquisición y la indexación de la posición del escáner de la unidad OmniScan X3.
• Al eliminar la necesidad de un sistema de suministro de agua para el acoplamiento.
  La impedancia acústica del innovador material presentado por la roldana corresponde con la del líquido interno; esto permite una óptima transmisión de la energía acústica a través de la pieza. Además, es transparente, lo que facilita la eliminación de burbujas con el «lavagases».
• Al mejorar la productividad y evitar molestias.
  El escáner, que es fácil de usar, fue diseñado en función de la ergonomía, tal como puede apreciarse en su empuñadura de fácil agarre, la ubicación de sus botones y guía láser, y su suave desplazamiento. Estas características permiten a los operadores un rendimiento superior y veloz.
• Al instalarse, transportarse y almacenarse fácilmente.
  El escáner RollerFORM XL dotado de una sonda integrada, línea de retardo y codificador es una solución compacta para escaneos de ultrasonido multielemento (Phased Array) que puede implementarse rápidamente donde sea necesario. En combinación con el detector de defectos OmniScan X3 equipado de baterías, este instrumento deviene una potente solución portátil para ensayos por ultrasonido multielemento (Phased Array).

¡Solicite una demostración!

Si esta lista de ventajas ha despertado su interés, apreciar el escáner RollerFORM XL en acción es el siguiente paso por defecto. Póngase en contacto con un representante local de Olympus y se organizará una demostración para que usted pueda experimentar la facilidad y eficiencia del instrumento en vivo.
