Si está usando un boroscopio/videoscopio en su programa de monitorización de condiciones, podemos ayudarle. Los expertos en inspección visual remota (RVI) de Olympus poseen un vasto conocimiento sobre cajas de engranajes presentes en turbinas eólicas, y pueden llevar a cabo tanto configuraciones internas básicas como inspecciones avanzadas en los componentes que forman dichas cajas gracias a los boroscopios. Olympus también ofrece cursos de capacitación, servicios de mantenimiento personalizados y opciones de arrendamiento de equipos (varía en función de cada región) según sus necesidades.

Si ha consultado las recientes publicaciones de Olympus sobre la inspección visual remota (RVI) y las turbinas eólicas, descubrirá por qué la inspección videoscópica es tan importante y cuáles son las características que deben tomarse en cuenta a la hora de comprar un videoscopio. El siguiente paso es aprender a ejecutar inspecciones en cajas de engranajes y en sus componentes mediante un videoscopio.

¿Qué contiene el interior de una caja de engranajes? Familiarícese con los componentes internos

La utilización de un videoscopio es muy sencilla; lo más complicado es navegar entre los espacios que existen dentro de los componentes internos de la caja de engranajes para acceder precisamente a ellos. Una típica caja de engranajes diseñada para una turbina eólica de 2 MW cuente con tres etapas: una etapa planetaria y dos etapas paralelas. La caja contiene 20 cojinetes y nueve ruedas de engranajes; y, todos ellos deben ser inspeccionados. Es importante familiarizarse con estas piezas y conocer el aspecto que reproducen a través de la pantalla del videoscopio. Al conocer el aspecto de estos elementos en sus estados prístinos, es posible identificar fácilmente la degradación o los daños que aparecen.

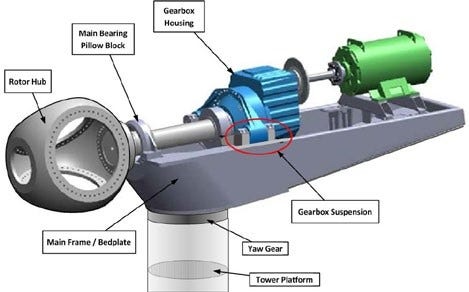

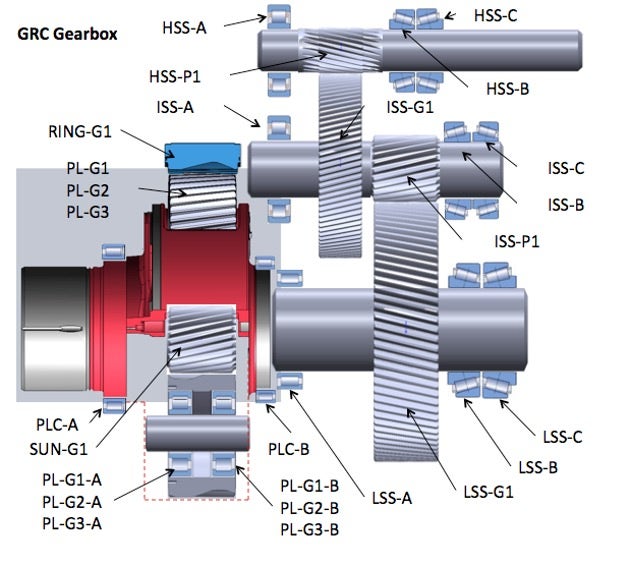

Esquema de componentes internos de una caja de engranajes (https://www.nrel.gov/)

A través de esta publicación, podrá obtener una descripción general de estos componentes, cómo acceder a ellos y cómo visualizarlos correctamente con el videoscopio.

¿Cómo acceder e inspeccionar la etapa planetaria con un videoscopio?

La etapa planetaria presenta dos cojinetes del portaplanetario y nueve cojinetes planetarios cilíndricos. Es posible acceder a la etapa planetaria a través de las pequeñas escotillas situadas en la parte lateral del rotor de la caja de engranajes cuya ubicación suele encontrarse entre las 2 y 10 en punto.

• Cojinetes del soporte lateral del rotor: Introduzca el videoscopio entre el portaplanetario y el lado del rotor de la caja de engranajes para inspeccionar los cojinetes del soporte lateral del rotor. La inspección de los cojinetes presentes en el soporte lateral del generador algunas veces resulta complicada, ya que se encuentran bastante alejados de la escotilla frontal. Deberá probar la escotilla de la etapa paralela que se halla en la parte superior de la caja de engranajes; esto se debe a que algunas cajas de engranajes tienen una gran abertura entre la etapa planetaria y aquella paralela. De no ser posible, debe usar un tubo guía largo que navegue desde la escotilla frontal hasta el cojinete del soporte lateral del generador.

¿Cómo acceder e inspeccionar las dos etapas paralelas con un videoscopio?

Las dos etapas paralelas cuentan con tres ejes y cada uno de ellos presenta un cojinete de rodillo cilíndrico y dos cojinetes de rodillo cónico para la carga axial del eje y su direccionamiento. Es posible acceder a las fases paralelas a través de la gran escotilla situada en la parte superior de la caja de engranajes.

• Cojinetes, piñones y engranajes de velocidad alta, media y baja: La escotilla de acceso situada en la parte superior de la caja de engranajes es lo suficientemente grande para usar una cámara digital estándar y hacer fotografías en estos engranajes y piñones. Sin embargo, es necesario utilizar un videoscopio para revisar la condición de los cojinetes.
  • Cojinetes del eje de alta velocidad (HSS): Estos cojinetes suelen estar situados cerca de la escotilla de acceso en la parte superior de la caja de engranajes. De esta forma, es posible sostener el videoscopio con una mano para introducir el cabezal del videoscopio entre los cojinetes de rodillo.
  • Cojinetes del eje de velocidad media (IMS) y eje de baja velocidad (LSS): Es posible usar la escotilla de acceso en la parte superior, pero necesitará un tubo guía para poder introducir el videoscopio lo suficiente como para llegar a ellos.

Consejo de seguridad importante: Evite respirar los vapores oleosos

La temperatura dentro de la caja de engranajes de una turbina eólica puede llegar hasta los 70 °C (158 °F) durante la operación. Al abrir las escotillas de la caja de engranajes después de detener el funcionamiento del aerogenerador, se liberará un vapor oleoso muy caliente. Para evitar respirar este vapor, debe abrir las ventanas de montaje externo o el techo antes de abrir las escotillas de la caja de engranajes. A continuación, espere al menos 30 minutos en la cubierta situada debajo de la caja de engranajes antes de iniciar la inspección del videoscopio.

Consejo para la gestión de datos: Organizar las imágenes para localizar los componentes

Otro consejo útil para agilizar la gestión de datos es preparar las carpetas de imágenes previamente, tal y como se explica en el punto 5 de la segunda publicación de esta serie de blogs. Nuestro software de asistencia de inspección InHelp™ es una herramienta útil para asegurarse de que los datos de las imágenes estén bien organizados.

Guía relativa a los programas de capacitación sobre boroscopios y videoscopios

Nuestros expertos en inspección visual remota (RVI) están capacitados para ofrecer consejos prácticos y asesoramiento útil con respecto a inspecciones de cajas de engranajes, y elaborar un programa de mantenimiento. A continuación, se proporciona una lista de nuestros recursos de formación y asistencia.

Programas de capacitación sobre los boroscopios y videoscopios de Olympus

Ofrecemos cursos personalizados sobre boroscopios y videoscopios en sus instalaciones o en nuestras oficinas de Olympus. Se le enseñará a utilizar todas las funciones de nuestros videoscopios IPLEX, y el mantenimiento apropiado que deben recibir. Es importante mantener el videoscopio en buenas condiciones para poder maximizar su rendimiento. Obtenga más información sobre nuestra Academia de capacitación.

¿Cómo limpiar un boroscopio o videoscopio?

En las inspecciones de cajas de engranajes oleosas, es fundamental saber cómo limpiar el videoscopio y la lente para poder garantizar que las imágenes tengan una calidad satisfactoria. Vea nuestro video instructivo para aprender a limpiar su videoscopio.

Programas de capacitación sobre boroscopios de Wind Academy

En algunos países, Olympus está asociado con las organizaciones que forman Wind Academy para los cursos de capacitación relativos a la inspección de cajas de engranajes con videoscopios y boroscopios. Póngase en contacto con su representante local de Olympus si está interesado.

Programas de capacitación sobre boroscopios de OEM

Algunos fabricantes de cajas de engranajes y empresas de reacondicionamiento ofrecen capacitación de inspección boroscópica relativa a cajas de engranajes. Consulte si el fabricante de su caja de engranajes ofrece servicios de capacitación relativa a boroscopios en su página web.

Servicios de arrendamiento de videoscopios

Olympus también ofrece arrendamientos con opción de compra o arrendamientos financieros, así como servicios de alquiler para videoscopios en algunas regiones. Póngase en contacto con su representante local de Olympus para saber qué opciones están disponibles en su región.

Si tiene más preguntas, no dude en ponerse en contacto con nosotros para responder a cualquiera de sus consultas relacionadas con la inspección visual remota (RVI). Nuestros expertos están a su servicio.
