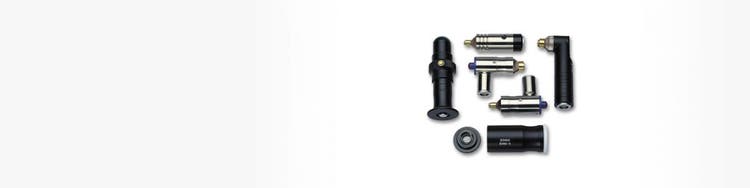

Sondas de análisis de impedancia mecánica (MIA)
Soluciones para inspeccionar defectos y espesores
Por favor, note que la disponibilidad del producto varía según la región. Póngase en contacto con el servicio de ventas de Olympus para obtener más información.
Descripción
Características:
- Idóneo para desprendimientos de «piel» a núcleo en compuestos alveolares (estructura panal de abeja)
- Idóneo para detectar desprendimientos bajo condiciones de núcleo perforado.
- Sensible a defectos más pequeños.

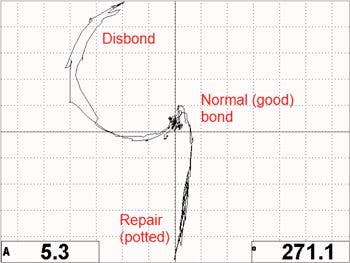

- Permite una fácil identificación de las áreas reparadas (enmasilladas) sobre desprendimientos.
- Es apropiada para escaneos continuos.
- Disponible en una variedad de sondas.
- No requiere acoplante.


Sondas
S-MP-3
N.º de pedido: 9317796
N.º de pieza: U8010011
Especificaciones
Modo de operación: MIA
Diseño de la sonda: sonda de 90º, requiere BMM-H para activar sistema retráctil
Puntas: diámetro de punta de 0,5 pulg. (12,7 mm)
Capacidad de detección: detecta defectos en la piel de compuestos de grafito unidos a materiales alveolares (Nomex); Espesor de piel de 2 capas a 7 capas. Tamaño de defectos de 25,4 mm a 50,8 mm; De 2 capas a 18 capas. Tamaño de defectos de 12,7 mm (0,5 pulg.) a superior.
Aplicaciones típicas
- Puede ser usada en superficies irregulares o curvas
- Es adecuada para detectar desprendimientos de piel a núcleo, núcleos perforados y otros defectos típicos que se producen en la línea de adherencia de piel a núcleo.
- Es apropiada para escaneos continuos o mecánicos con sistema de carga retráctil o presión constante en la punta de la sonda.
S-MP-4
N.º de pedido: 9317808
N.º de pieza: U8010015
Especificaciones
Modo de operación: MIA
Diseño de la sonda: sonda de 90º, requiere BMM-H para activar sistema retráctil
Puntas: diámetro de punta de 0,25 pulg. (6,35 mm)
Capacidad de detección: detecta defectos de metal a metal de un espesor de 2 mm (0,08 pulg.) en la línea de adhesión; defectos con tamaño de 6,35 mm (0,25 pulg.) o superior; defectos con tamaño de 12,7 mm (0,5 pulg.) o superior, dotados de un espesor máximo de piel de 6,35 mm (0,25 pulg.), en el caso de fibras de vidrio unidas a un núcleo de espuma.
Aplicaciones típicas
- Puede ser usada en superficies irregulares o curvas
- Es adecuada para detectar desprendimientos de piel a núcleo, núcleos perforados y otros defectos típicos que se producen en la línea de adherencia de piel a núcleo.
- Es apropiada para escaneos continuos o mecánicos con sistema de carga retráctil o presión constante en la punta de la sonda.
S-MP-5
N.º de pedido: 9322075
N.º de pieza: U8770335
Especificaciones
Modo de operación: MIA
Diseño de la sonda: sonda de ángulo recto, tensión de resorte ajustable
Puntas: diámetro de punta de 0,50 pulg. (12,7 mm) diámetro de la punta
Capacidad de detección: ajustes de tensión de tres posiciones cargados internamente por resorte para una mayor consistencia y precisión. Especialmente adecuado para inspecciones aéreas. Cuenta con zapato de desgaste Delrin extraíble.
Aplicaciones típicas
- Puede ser usada en superficies irregulares o curvas
- Es adecuada para detectar desprendimientos de piel a núcleo, núcleos perforados y otros defectos típicos que se producen en la línea de adherencia de piel a núcleo.
- Es apropiada para escaneos continuos o mecánicos con sistema de carga retráctil o presión constante en la punta de la sonda.
Carcasa de la sonda BMM-H
N.º de pedido: 9316874
N.º de pieza: U8770417
Aplicaciones típicas
Diseñado para usar con sondas S-MP-03 y S-MP-4. Asegura que se aplique una presión constante a la pieza. También mejora enormemente la estabilidad mientras mantiene la sonda perpendicular a la superficie de inspección. Incorpora una zapata de desgaste de teflón y un soporte de sonda con resorte.
Sondas de modelos anteriores
S-MP-1
N.º de pedido: 9317806
N.º de pieza: U8010013
Especificaciones
Modo de operación: MIA
Diseño de la sonda: sonda de 90º, sin sistema retráctil
Puntas: diámetro de punta de 0,5 pulg. (12,7 mm)
Capacidad de detección: detecta defectos en la piel de compuestos de grafito unidos a materiales alveolares.
Aplicaciones típicas
- Puede ser usada en superficies irregulares o curvas.
- Es adecuada para detectar desprendimientos de piel a núcleo, núcleos perforados y otros defectos típicos que se producen en la línea de adherencia de piel a núcleo.
- Uso idóneo en donde el acceso es limitado.
S-MP-2
N.º de pedido: 9317807
N.º de pieza: U8010014
Especificaciones
Modo de operación: MIA
Diseño de la sonda: sonda recta, sin sistema retráctil
Puntas: diámetro de punta de 0,25 pulg. (6,35 mm)
Aplicaciones típicas
- Puede ser usada en superficies irregulares o curvas.
- Brinda buenos resultados en el caso de desprendimientos, núcleos perforados y defectos de desprendimiento hallados en las paredes internas de los materiales compuestos.
- Uso idóneo en donde el acceso es limitado.
Cables
MIA Cable
SBM-CPM-P11
N.º de pieza: 9117789
Número U8: U8800058
Cable Bondmaster: cable de 11 pines a 11 pines para uso con las sondas de emisión-recepción (pitch-catch) y MIA; se dota de 3,3 metros (11 pies) de longitud.
