Sondas de emisión y recepción (Pitch-Catch)
Soluciones para inspeccionar espesores y defectos
Note que la disponibilidad del producto varía según la región. Póngase en contacto con el servicio de ventas de Evident para obtener más información.
Descripción
Características
- Idóneo para desprendimientos de piel (capa) a núcleo en compuestos alveolares (estructura panal de abeja)
- Alta sensibilidad y señal junto con respuesta nítidas.
- Detección de defectos en áreas cercanas como lejanas para mayoría de las aplicaciones.

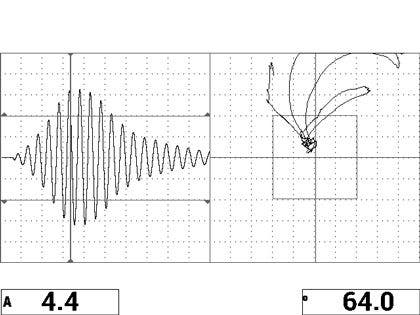

- Compatible con los métodos de radio frecuencia (RF), impulso (IMPULSE) y barrido (SWEPT) por emisión y recepción.
- Diseño ergonómico y configuraciones sencillas.
- No requiere acoplante.
Aplicaciones de la sonda de emisión-recepción (Pitch-Catch)
S-PC-P14
N.º de pedido: 9323945 (U8800601)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha
Puntas: espaciado de 14 mm (0,55 pulg.)
Estructura ergonómica

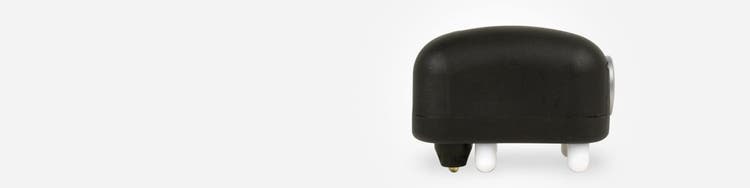

Sonda de emisión y recepción con paso de banda ancha para uso general, dotada de un diseño ergonómico de cuatro patas y puntas en el borde de la sonda. Permite escanear fácilmente cualquier superficie curva, plana o de radio extenso. Puntas ubicadas en el borde de la sonda para permitir ensayos estables en las piezas. Modelo de sonda preferido que se utiliza en la mayoría de las inspecciones de compuestos alveolares.
S-PC-P16
N.º de pedido: 9323952 (U8010062)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha
Puntas: espaciado de 14 mm (0,55 pulg.)
Sonda de emisión y recepción de paso de banda ancha, dotada de un diseño ergonómico, que posee sondas en las cuatro patas para facilitar la inspección en radios de piezas más angostas, como los bordes de ataque de las alas. Si bien está diseñada para radios más estrechos, esta sonda funcionará bien en estructuras de materiales compuestos alveolares.
SPO-5629-PHV
N.º de pedido: 9322184 (U8010039)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha, alto voltaje
Puntas: espaciado de 12,7 mm (0,5 pulg.) con puntas retráctiles
Sonda de emisión y recepción de paso de banda ancha, más pequeña con cuerpo alargado, diseñada para áreas de acceso más angosto. Esta sonda generalmente muestra un poco más de sensibilidad ante defectos más pequeños que los modelos S-PC-P14 o S-PC-P16, debido a las puntas se encuentran más cerca entre sí. Aunque no es tan estable como la sonda S-PC-P14 o S-PC-P16 en superficies planas, el uso de la SPO-5629-PHV en el soporte de fricción SPO-5629-H-R1 puede simplificar la inspección de compuestos alveolares.
SPO-5629-H-R1
N.º de pedido: SPO-5629-H-R1 (U8780312)
Diseñado para ser usado con la sonda SPO-5629PHV. Mejora la estabilidad mientras mantiene la sonda de forma perpendicular a la superficie de inspección, y agrega la capacidad de separación de la superficie de la pieza bajo ensayo para alterar la tensión de las puntas activas con respecto a la superficie de inspección.
Sondas
Sondas de emisión y recepción (Pitch-Catch)
Sondas de modelos anteriores
S-PC-P1
N.º de pedido: 9317812 (U8770418)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: baja
Puntas: puntas fijas; espaciado de 17 mm (0,67 pulg.)
Capacidad de detección: normalmente 12,7 mm (0,5 pulg.) o superior
S-PC-P2
N.º de pedido: 9317854 (U8770419)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: baja
Puntas: puntas retráctiles; espaciado de 19 mm (0,75 pulg.)
Capacidad de detección: normalmente 12,7 mm (0,5 pulg.) o superior
S-PC-P11
N.º de pedido: 9317797 (U8010012)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha
Puntas: puntas retráctiles; espaciado de 17 mm (0,67 pulg.)
Capacidad de detección: normalmente 12,7 mm (05 pulg.) o superior
S-PC-P12
N.º de pedido: 9322074 (U8770336)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha
Puntas: puntas fijas; espaciado de 17 mm (0,67 pulg.)
Capacidad de detección: normalmente 12,7 mm (0,5 pulg.) o superior
S-PC-P13
N.º de pedido: 9322076 (U8770336)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha, alta velocidad
Puntas: puntas retráctiles; espaciado de 17 mm (0,67 pulg.)
Capacidad de detección: normalmente 12,7 mm (0,5 pulg.) o superior
SPO-5629-P
N.º de pedido: 9318169 (8770421)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: banda ancha
Puntas: puntas retráctiles; espaciado de 12,7 mm (0,5 pulg.)
Capacidad de detección: normalmente 12,7 mm (0,5 pulg.) o superior
S-PC-DHV
N.º de pedido: 9323942 (U8800672)
Especificaciones
Modo de operación: emisión-recepción (Pitch-Catch)
Frecuencia: 5,1 kHz para estructuras superiores a 25,4 mm, y 6 kHz a 12 kHz para estructuras inferiores a 25,4 mm
Impulso: entre 1 y 3
Puntas: cuatro puntas (patas)
Capacidad de detección: exitosa con una amplia variedad de materiales, incluidos plásticos y laminados de madera.
*Cable DHV: Requiere SBM-CPM-DHV: 9122330 (U8800672); nota: el cable DHV funcionará con todas las sondas de emisión-recepción (Pitch-Catch).
Cables
Cable de modelo anterior
Procedimientos para reemplazar las puntas de la sonda
Procedimientos para reemplazar las puntas de la sonda
Las configuraciones de la sonda incluyen dos puntas activas, fijas o retráctiles, y tres puntas estabilizadoras de plástico blanco. Un uso frecuente o inadecuado provocará el deterioro de las puntas. Las puntas pueden ser reemplazadas de forma fácil y rápida por otras nuevas siguiendo los pasos a continuación:
1. Gire la sonda e identifique las puntas que deben ser reemplazadas.
Para reemplazar las puntas activas de la sonda.
1. Con unas pinzas o con los dedos, agarre ligeramente las puntas y extráigalas de la sonda.
2. Instale nuevas puntas activas. Puede usar alcohol en las puntas para facilitar su inserción en la sonda.
Para reemplazar las puntas de estabilización de la sonda
1. Es importante reemplazar las puntas de estabilidad una por una. Después de desenroscar cada punta (con unos alicates o con las manos), asegúrese de volver a colocar la punta antes de extraer la siguiente.
Puntas de repuesto
Puntas de estabilización y activas de repuesto para la sonda de emisión y recepción (Pitch-Catch)
Puntas activas
juego de dos puntas con juntas tóricas
juego de dos puntas con juntas tóricas
juego de dos juntas tóricas
Puntas de estabilización
Juego de restauración
Juego de puntas activas
con juntas tóricas;
Juego de puntas de estabilización
Accesorios de la sonda BondMaster
Cinta de teflón de 1/4 de pulgada 3303965 (U8901365).
Cinta de teflón de 1 pulgada. 3304920 (U8901366).
