Las sondas deslizantes están desarrolladas específicamente para inspeccionar filas de remaches. Estas funcionan en modo de reflexión (bobinas de emisión/recepción) y son usadas para hallar defectos superficiales y cercanos a la superficie.
Las sondas deslizantes están disponibles en dos tipos:
- Tipo ajustable: Estas sondas constan de fijaciones que permiten adaptarlas a diferentes tamaños de remaches; asimismo, se dotan de conectores Microdot.
- Tipo fijo: Sondas con la misma capacidad de detección de defectos que las ajustables; pero, por lo general, su uso es específico al procedimiento dada la dimensión de la bobina y el rango de frecuencia.
Generalmente, las sondas de tipo fijo presentan el conector Fischer/LEMO Triax y su parte inferior está despejada para permitir que la sonda se deslice fácilmente sobre las cabezas en relieve de los remaches.
Ajustable
Tipo
Serie
Banda de frecuencias
Altura
Longitud
Ancho
Conector
N.º de pieza
N.º de referencia
Sonda deslizante
Ajustable
De 100 Hz a 5 kHz
25,4 mm (1,00 pulg.)
85,1 mm (3,35 pulg.)
19,1 mm (0,75 pulg.)
(2) Microdot de 1 pin
LTW0419-1
U8633025
Sonda deslizante
Ajustable
De 500 Hz a 10 kHz
25,4 mm (1,00 pulg.)
44,7 mm (1,76 pulg.)
25,4 mm (1,00 pulg.)
(2) Microdot de 1 pin
LTW2018-1
U8633056
Sonda deslizante
Ajustable
De 500 Hz a 10 kHz
25,4 mm (1,00 pulg.)
44,5 mm (1,75 pulg.)
25,4 mm (1,00 pulg.)
(2) Microdot de 1 pin
LTW0423-1
U8690009
Sonda deslizante
Ajustable
De 1 kHz a 20 kHz
25,4 mm (1,00 pulg.)
25,4 mm (1,00 pulg.)
25,4 mm (1,00 pulg.)
(2) Microdot de 1 pin
LTW5010-1
U8690010
Sonda deslizante
Ajustable
De 5 kHz a 100 kHz
25,4 mm (1,00 pulg.)
38,1 mm (1,5 pulg.)
19,1 mm (0,75 pulg.)
(2) Microdot de 1 pin
LTW1022
U8633026
Fijo
Tipo
Serie
Banda de frecuencias
Altura
Longitud
Ancho
Conector
N.º de pieza
N.º de referencia
Sonda deslizante
Fijo
De 1 kHz a 100 kHz
25,4 mm (1,00 pulg.)
38,1 mm (1,5 pulg.)
20,3 mm (0,80 pulg.)
Triax Fischer/LEMO

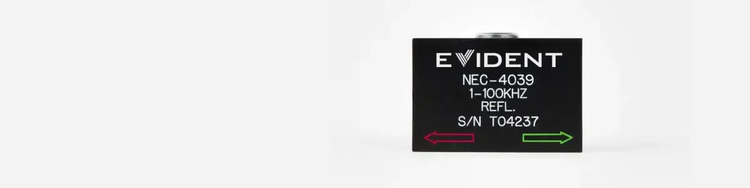

NEC-4039
U8636053
Sonda deslizante
Fijo
De 1 kHz a 100 kHz
25,4 mm (1,00 pulg.)
38,1 mm (1,5 pulg.)
20,3 mm (0,80 pulg.)
(2) Microdot de 1 pin
NEC-4039-1
U8636054
Sonda deslizante
Fijo
De 1 kHz a 100 kHz
25,4 mm (1,00 pulg.)
38,1 mm (1,5 pulg.)
20,3 mm (0,80 pulg.)
Fischer de 4 pines
NEC-4039-2
U8636055
Sonda deslizante
Fijo
De 1 kHz a 100 kHz
25,4 mm (1,00 pulg.)
38,1 mm (1,5 pulg.)
20,3 mm (0,80 pulg.)
(2) Microdot de 1 pin
NEC-4039-3
U8629545
Sonda deslizante
Fijo
De 1 kHz a 100 kHz
38,1 mm (1,5 pulg.)
58,4 mm (2,3 pulg.)
30,4 mm (1,2 pulg.)
LEMO de 7 pines
NEC-4039-7L
U8633027
