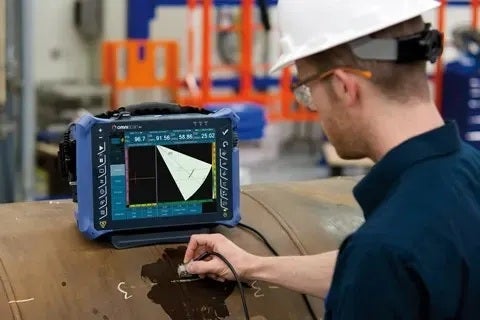

Los ensayos por ultrasonido Phased Array (PAUT, siglas en inglés) se han convertido rápidamente en el método de ensayo más seguro y no destructivo de preferencia. Olympus, líder en este ámbito, ofrece una amplia selección de conectores estándares y personalizados que habilitan la utilización de sondas Phased Array en todo tipo de equipo.
El conector OmniScan de Olympus, gracias a su sistema de anclaje universal «EZ Latch», continúa a ser el estándar en la industria. Olympus también brinda soporte y asistencia técnica para una amplia lista de aplicaciones de inspección que servirán en los diversos sectores de la industria, entre los cuales destacan el sector aeroespacial, petroquímico, minero y de generación de energía. Olympus, como proveedor global de productos de ensayos no destructivos, está completamente comprometido con sus clientes actuales y futuros para satisfacer todas sus necesidades en el ámbito de la inspección.
Vea la siguiente tabla para obtener algunos ejemplos de sondas estándares y conectores.
Especificaciones y dimensiones de las sondas
| Dimensiones externas mm (pulg.) |
|||||||||||
| N.º de referencia | N.º de pieza | Tipo de conector | Frecuencia (MHz) | Cantidad de elementos | Paso [Pitch] (mm) | Apertura activa (mm) | Elevación (mm) | Longitud | Ancho | Altura | Tipo de suela (zapata) |
| U8330595 | 5L16-A10 | OM | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331679 | 5L16-A10 | GTZ | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331620 | 5L16-A10 | ITT | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331103 | 5L16-A10 | D78 | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331029 | 5L16-A10 | HY | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| Q3300149 | 5L16-A10 | ZTZ | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8330593 | 5L64-A12 | OM | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331681 | 5L64-A12 | GTZ | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331725 | 5L64-A12 | ITT | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331075 | 5L64-A12 | D78 | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330986 | 5L64-A12 | HY | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| Q3300150 | 5L64-A12 | ZTZ | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330274 | 5L32-A11 | OM | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331687 | 5L32-A11 | GTZ | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330880 | 5L32-A11 | ITT | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331481 | 5L32-A11 | D78 | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330866 | 5L32-A11 | HY | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| Q3300151 | 5L32-A11 | ZTZ | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330145 | 10L16-A00 | OM | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331685 | 10L16-A00 | GTZ | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331122 | 10L16-A00 | ITT | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331724 | 10L16-A00 | D78 | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8330193 | 10L16-A00 | HY | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| Q3300154 | 10L16-A00 | ZTZ | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
Nota
Olympus ofrece diversas opciones de conectores y longitudes de cables para todas las sondas de ultrasonido multielemento (Phased Array), ya sean estándares o personalizadas. Gracias a la información suministrada por el cliente, los conectores personalizados pueden ser implementados con una distribución de pines específica.
Conectores disponibles
Conector Hypertronics
Conector D78
Conector GTZ (con fasor)
Conector ITT
Conector OmniScan con sistema de anclaje universal «EZ Latch»
Conector ZTZ (topacio/circón/cuarzo)
